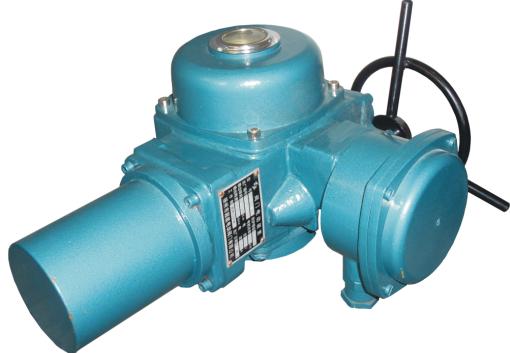

Q型普通型电动装置_电动装置_扬州市超能电动阀门有限公司

扬州超能牌Q型部分回转阀门电动装置
Q系列电装适用于蝶阀、球阀、旋塞阀和风门等做90°回转的阀门。
电源：常规，三相380V（50Hz）；特殊，三相660V、415V（50Hz    、60Hz）；单相220V、110V（50Hz    、60Hz）
环境温度：-20~+60℃    （特殊订货-40~+80℃）。
相对湿度：≤95%（25℃时）。
防护类型：户外型用于无易燃、易爆和无腐蚀性介质的场所。隔爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面；dⅡBT4用于工厂，适用于环境为ⅡA、ⅡB级T1~T4组的性气体混合物。（详见GB3836.1）
防护等级：IP55    （特殊订货IP65、IP67）。
工作制：短时10分钟（特殊订货30分钟）。

1.                    概述
                            部分回转阀门电动装置，简称为Q型电装。是阀门实现开启、关闭或调节控制的驱动设备，适用于蝶阀、球阀、旋塞阀和风门等做90°回转的阀门。    是中南公司全力开发的一款可远距离控制，也可现场操作的产品。广泛用于电力、冶金、石油、化工、食品、纺织、造纸、制药、水厂和污水处理等行业。
                                本产品的性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定；隔爆型的性能符合GB3836.1-2000《性气体环境用电气设备第1部分：通用要求》，GB3836.2-2000《性气体环境用电气设备第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。
部分回转电动装置按防护类型可分为户外型和隔爆型；
按控制方式又可分为常规型、整体型和整体调节型。
主要型号：Q10，QW10，Q10-1W，Q20，QW20，Q20-1W，Q30，QW30，Q30-1W，Q40，QW40，Q40-1W，Q60，QW60，Q60-1W，Q90，QW90，Q90-1W，Q120，QW120，Q120-1W，    Q200，QW200，Q200-1W，
Q250-0.5W,Q300-0.5W,Q400-0.5W,Q500-0.5W,QW250，QW300，QW400，QW500
2.型号表示方法
Q    10-1W                                                                                                        A表示带现场按钮；F表示带4-20mA信号输出
                                                                                                                                                    Z：表示整体型；T：表示整体调节型
                                                                                                                                                        防护类型：B表示隔爆型；无代号为户外型
输出转速：阿拉伯数字表示，单位r/min（转/分）
额定输出转矩：阿拉伯数字表示，单位kgf?m
产品型式：Q或DQ表示部分回转电动装置。Q为一体结构DQ为叠加结构。
型号示例：
1、DQW10-1EB    表示部分回转电动装置，输出转矩10kgf?m（100    N?m），输出转速1    r/min，隔爆型。
2、DDQW1200-0.44EBT叠加结构,输出转矩12000N.m，输出转速：0.44    r/min,防爆一体化智能型。
3.工作环境和主要技术参数
3.1电源：常规，三相380V（50Hz）
特殊，三相660V、415V（50Hz、60Hz）；
单相220V、110V（50Hz、60Hz）
3.2工作环境
3.2.1环境温度：-20~+60℃        （特殊订货    -40~+80℃）
3.2.2相对湿度：≤95%（25℃时）
3.2.3防护类型
3.2.3.1户外型：用于无易燃、易爆和无腐蚀性介质的场所；
3.2.3.2隔爆型：有dI和dIIBT4两种，dI适用于煤矿非采掘工作面；dIIBT4用于工厂，适用于环境为IIA、IIB级T1-T4组的性气体混合物。（详见GB3836.1）
3.2.4防护等级：IP55（特殊订货IP65、IP67）
3.2.5工作制：短时10分钟Q型普通型阀门电动装置
Q10-1W,Q20-1W,Q30-1W,Q60-1W
