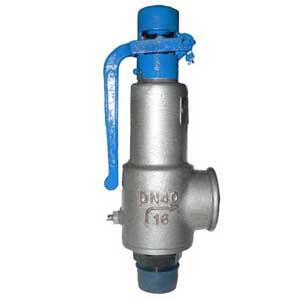

【气体安全阀产品用途】
气体安全阀是安装在气体管道或设备上，保护设备内气体压力异常升高到规定值时，安全阀可自动开启，全量排放，起到保护设备安全的作用，上海申弘阀门有限公司主营阀门有：减压阀(气体减压阀,可调式减压阀,波纹管减压阀,活塞式减压阀,蒸汽减压阀,先导式减压阀,空气减压阀,氮气减压阀,水用减压阀,自力式减压阀,比例减压阀)、安全阀、保温阀、低温阀、球阀、截止阀、闸阀、止回阀、蝶阀、过滤器、放料阀、隔膜阀、旋塞阀、柱塞阀、平衡阀、调节阀、疏水阀、管夹阀、排污阀、排气阀、排泥阀、气动阀门、电动阀门、高压阀门、中压阀门、低压阀门、水力控制阀、真空阀门、衬胶阀门、衬氟阀门适用于氮气、空气、液化气、天然气、氧气等大多数的气体管道和设备上。减压阀是用节流方法使出口压力低于进口压力, 并保持出口压力近于恒定的一种压力控制阀。是一种自动降低管路工作压力的专门装置，它可将阀前管路较高的液体压力减少至阀后管路所需的水平。这里的传输介质主要是水。减压阀广泛用于高层建筑、城市给水管网水压过高的区域、矿井及其他场合，以保证给水系统中各用水点获得适当的服务水压和流量。鉴于水的漏失率和浪费程度几乎同给水系统的水压大小成正比，因此减压阀具有改善系统运行工况和潜在节水作用，据统计其节水效果约为30%。 减压阀的构造类型很多，以往常见的有薄膜式、内弹簧活塞式等。减压阀的基本作用原理是靠阀内流道对水流的局部阻力降低水压，水压降的范围由连接阀瓣的薄膜或活塞两侧的进出口水压差自动调节。2007年以来又出现一些新型减压阀，如定比式减压阀。定比减压原理是利用阀体中浮动活塞的水压比控制，进出口端减压比与进出口侧活塞面积比成反比。这种减压阀工作平稳无振动；阀体内无弹簧，故无弹簧锈蚀、金属疲劳失效之虑；密封性能良好不渗漏，因而既减动压（水流动时）又减静压（流量为0时）；特别是在减压的同时不影响水流量。减压阀通常有DN15～DN100等多种规格，阀前、后的工作压力分别为<1MPa和0．1～0．5MPa，调压范围误差为±5%～10%。 减压阀，是为了满足工况压降需求，通过将进口压力减至某一需要的出口压力，并依靠介质本身的能量，使出口压力自动保持稳定的工业控制阀门。广泛用在蒸汽、压缩空气、工业用气、水、油和许多其他液体介质的设备和管路上必备阀门之一。
减压阀选型参考：
1、小口径水管路中，一般选用丝扣铜减压阀。（如需测定压力，用带压力表减压阀）
2、高层建筑水力管道，一般采用薄膜弹簧式减压阀或200X水力减压阀。
3、一般蒸汽管路中用蒸汽专用减压阀。
4、在低压、中小口径的蒸汽介质，可以用波纹管直接作用式减压阀。
5、在介质工作温度比较高的场合，一般选用先导活塞式减压阀或先导波纹管式减压阀
6、气体减压阀一般用于控制空气、氧气、氮气、氨气等介质。
7、压降比例在2:1、3:1、3:2、4:1、5:2时，使用比例式减压阀。
8、钢制瓶罐非腐蚀性气体，一般选用气体减压器。
9、实验室、气体吹扫系统、气体汇流排、测试设备等，一般采用不锈钢背压器。
（注：选型时，软密封结构，在规定的时间内不得有渗漏；金属硬密封结构，其渗漏量应不大于最大流量的0.5%）
气体安全阀动作性能指标
（1）用于气体介质安全阀见表2-2
表2-2 用于气体介质安全阀动作性能指标 Mpa
|
标准 项目 |
GB/T12243
|
ISO4126 |
ASME标准第Ⅷ卷压力容器 |
JIS B8210 |
||||
|
排放压力pd |
≤1.10ps |
|
≤1.10ps |
≤1.10ps |
||||
|
启闭压差 Δpb1 |
ps |
△pb1 （不可调） |
△pb1 （可调） |
△pb1（不可调） |
|
ps |
△pb1 |
|
|
0.2 |
≤0.03 |
（2.5%～7%）ps（d0≤15mm时△pb1≤15% ps ps﹤0.3时 △pb1≤0.03） |
≤15% ps |
≤0.2 |
≤0.03 |
|||
|
﹥0.2 |
≤15% ps |
﹥0.2 |
≤15% ps |
|||||
|
整定压力的允许偏差δps
|
ps |
δps |
ps |
δps |
ps |
δps |
ps |
δps |
|
﹤0.5 |
±0.015 |
﹤0.5 |
±0.015 |
≤70%ps |
±2%ps |
≤0.1 |
≤0.02 |
|
|
≤0.2 |
≤0.025 |
|||||||
|
≥0.5 |
±3%ps |
≥0.5 |
±3%ps |
﹥70%ps |
±3%ps |
≤0.3 |
≤0.03 |
|
|
﹥0.3 |
≤15%ps |
|||||||
注：ps-整定压力；p-工作压力；do-流道直径
气体安全阀密封性能指标
（1）用于气体介质安全阀见表2-5
表2-5用于气体介质安全阀动作性能指标 Mpa
|
标 准 项 目 |
GB/T12243
|
API 527 |
JIS B8210 |
|
密封试验压力 pt |
ps≤0.3时：pt＝ps －0.03 ps﹥0.3时：pt＝0.9ps |
ps≤0.345时：pt＝ps －0.035 ps﹥0.345 时：pt＝0.9ps |
取0.9 ps或回座压力二者中较小值 |
|
最大允许泄漏率 气泡数/min
|
do≤7.8mm Ps≤6.9时： 40 do﹥7.8mm Ps≤6.9时： 20 do≤7.8mm Ps＞6.9～10.3时：60 do﹥7.8mm Ps＞6.9～10.3时：30 d0≤7.8mm Ps＞ 10.3～13.0时：80 do﹥7.8mm Ps＞10.3～13.0时：40 d0≤7.8mm Ps＞13.0～17.2时：100 do﹥7.8mm Ps＞13.0～17.2时：50 d0≤7.8mm Ps＞17.2～20.7时：100 do﹥7.8mm Ps＞17.2～20.7时：60 d0≤7.8mm Ps＞20.7～27.6时：100 do﹥7.8mm Ps＞20.7～27.6时：80 d0≤7.8mm Ps＞27.6～38.5时：100 do﹥7.8mm Ps＞27.6～38.5时：100 d0≤7.8mm Ps＞38.5～41.4时：100 do﹥7.8mm Ps＞38.5～41.4时：100 |
Ao≤0.307in2 Ps≤6.9时： 40 Ao﹥0.307in2 Ps≤6.9时：20 Ao≤0.307in2 Ps＞6.9～10.3时：60 Ao﹥0.307in2 Ps＞6.9～10.3时：30 Ao≤0.307in2Ps＞ 10.3～13.0时：80 Ao﹥0.307in2 Ps＞10.3～13.0时：40 Ao≤0.307in2 Ps＞13.0～17.2时：100 Ao﹥0.307in2 Ps＞13.0～17.2时：50 Ao≤0.307in2 Ps＞17.2～20.7时：100 Ao﹥0.307in2 Ps＞17.2～20.7时：60 Ao≤0.307in2 Ps＞20.7～27.6时：100 Ao﹥0.307in2 Ps＞20.7～27.6时：80 Ao≤0.307in2 Ps＞27.6～38.5时：100 Ao﹥0.307in2 Ps＞27.6～38.5时：100 Ao≤0.307in2 Ps＞38.5～41.4时：100 Ao﹥0.307in2 Ps＞38.5～41.4时：100 |
20 |
气体安全阀专业术语
开启压力：也叫额定压力，是指安全阀阀瓣在运行条件下开始升起时的进口压力，在该压力下，开始有可测量的开启高度，介质呈可由视觉或听觉干支的连续排放状态。
排放压力：阀瓣达到规定开启高度时的进口压力。排放压力的上限需服从国家有关标准或规范的要求。
超过压力：排放压力与开启压力之差，通常用开启压力的百分数来表示。
回座压力：排放后阀瓣重新与阀座接触，即开启高度变为零时的进口压力。
启闭压差：开启压力与回座压力之差，通常用回座压力与开启压力的百分比表示，只有当开启压力很低时采用二者压力差来表示。
