河北s弯管机主要由机械装置、液压系统、主机平台等系统组成。机械装置主要由卡紧装置、小车推进装置、导向轮装置和摇臂回转装置等组成。
随着社会的发展，各行各业对各种型号弯管的需求迅速增长，对管材弯曲成型精度要求也会越 来越高，这一切促使人们对管材弯曲加工工艺及加工设备进行深入的研究。为了提高弯管机的 生产效率，加强管材弯曲精度，节约生产成本，改进系统结构，我公司生产的豫龙WG系列弯管 机广受用户好评。
弯管机弯曲效果展示
一、弯管机主要参数：| 型号 | φ38 |
φ51 |
φ76 |
| 弯曲钢管机壁厚范围 | 2mm | 2-3mm |
2-3mm |
| 弯曲速度 | 10~125r/min |
4~8r/min |
3~5r/min |
| 弯曲角度数 | 9 | 9 | 9 |
| 弯曲最大角度 | 200 | 200 | 190 |
| 弯曲最小角度 | 30 | 30 | 30 |
| 电机功率 | 2.2kw | 3kw | 5.5kw |
| 尺寸 | 920*650*850 |
920*650*850 |
1150*700*1000 |
| 电源 |
三相交流380v,50Hz |
||
二、产品主要特点：

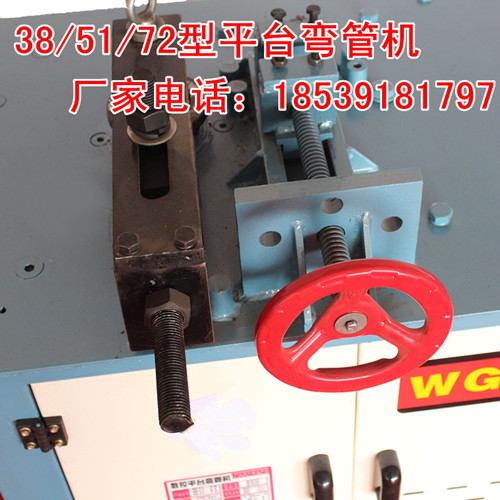

豫龙系列平台弯管机，包括机箱以及安装在机箱内的电箱、电机和摆线针轮减速机，电机与摆 线针轮减速机连接直接传动，所述机箱上方设有模具，模具通过连接套与摆线针轮减速机连接 ，连接套下部焊有行程板，行程板下方设有行程开关，所述模具中心设有芯轴，模具通过芯轴 固定在模具架中，模具架内设有滑动块，滑动块与模具架滑动连接，模具架的端头设有螺纹孔 ，丝杠穿过螺纹孔与滑动块固定连接，滑动块内设有滚轮.

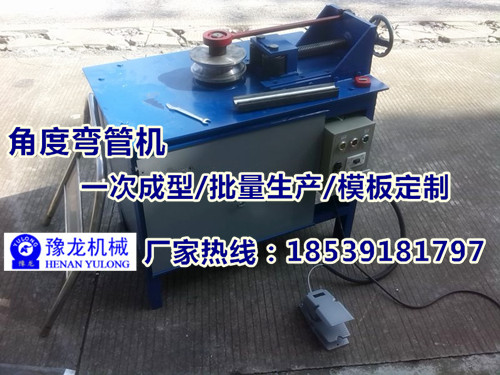

角度弯管机
三、弯管机操作注意事项：

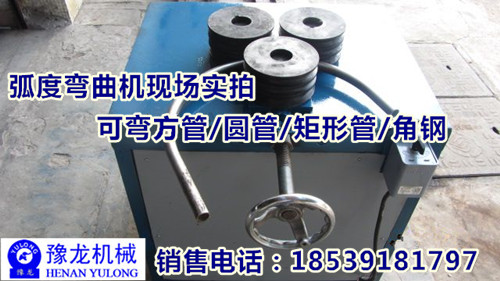

弧度弯曲机
四、温馨提示：
平台弯管机操作温馨提示：
1、操作前，首先检查设备联接铰块否缺油，运动机构是否松动，安全防护装置是否可靠，待确
认后方可操作。
2、起动设备油泵，系统压力是否保持在规定范围内，若高，损伤液压元件，浪费电源，若过低
，影响工作。（如：38型液压弯管机，φ25管以下压力应不大于10Mpa，φ38管不要超14MPa）
3、调整好要加工的管件所需角度。
4、调整夹管座到适当的位置，使夹管油缸夹紧夹头能夹住管件。
5、调整压条座到适当的位置，使压条油缸压紧能压住管件并使压条高度与轮模对齐。
6、调整防皱板到适当的位置，高度与弯管轮模对齐，前后与压条平行，底部与弯管轮模底部成
一条直线，且前端位置到弯管轮模中心线切点位。
7、芯头的摆向要与弯管方向一至。
8、正常操作将工件放入弯曲模内，且前端接触定位，踏下脚踏开关，即可完成。
9、操作弯管机时，禁止将手或其他物品放入工作区，如遇紧急情况，按急停按钮，再将转扭开
关转至手动位置，用手动复位，若发生故障，及时报修。
10、工作结束后，切断电源，做好清洁润滑工作。
五、产品主要用途：
1：全自动弯管机视频家具制造行业、闸门加工行业、健身器材行业、输送管道行业、装饰行业、车配件制造行业、休闲娱乐设备行业。
2：平台弯管机运用领域：家具，太阳能管，自来水管，汽车保险杠，自行车行业，空调铜管弯曲，桌椅弯曲，童车，五金灯饰，健身器材、卫浴器材、医疗器材、钢制家具、休闲家具、办公家具，石油化工等等。

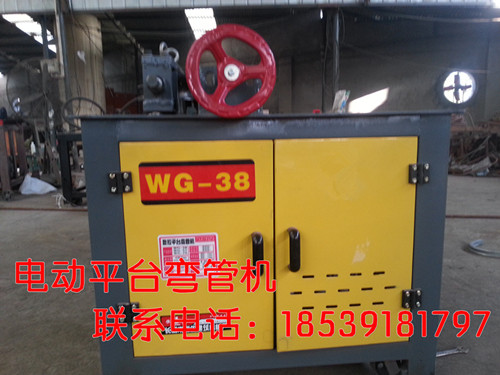

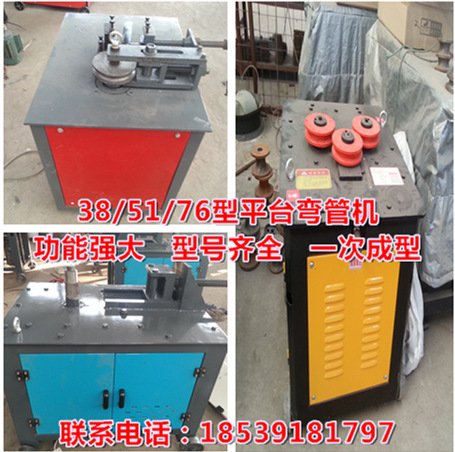

弯管机厂家实拍图
弯管的步骤大致是：河北s弯管机最大弯曲能力有3种，分别型38/50/51/76/等。最大弯曲壁厚3mm，弯曲角度0——180度，具有手动、电动自动功能，手动自动可任意选择，配合不同的模具可以加工方管、圆管，扁管等各种管材，操作方便简单，弯曲角度精准，生产效率高，适合批量生产，宁夏弯管机 模具.
