机油泵的作用是提高机油压力,强制地将机油压送到运动部件的摩擦面,使机油在润滑系统中得以循环,以保证发动机的良好润滑。富康轿车发动机的机油泵是采用带限压阀的齿轮式机油泵,它是由曲轴通过链条带动工作。其工作原理为:
(1)在油泵壳体内装有一个动齿轮和一个从动齿轮,齿轮与壳体内壁之间的间隙很小,壳体上有进油口。发动机工作时。齿轮按图中所示箭头方向旋转,进油腔1的容积由于轮齿向脱离啮合方向运动而增大,腔内产生一定的真空度,机油便从进油口被吸入井充满进油腔。齿轮旋转时把齿间所存的机油带到油腔2内,,由于出油腔一侧轮齿进入啮合,出油腔容积减小,压力升高,机油便经过出油口被送到发动机油道中。机油泵由曲轴前端齿轮通过链条带动,在发动机工作时,机油泵不断工作,从而保证油在润滑油路中进行循环。
(2)当齿轮进入啮合时,啮合齿间的机油,由于容积变小产生很大的压力,机油受到压缩。但油液
的可压缩性很小,从而油压急剧升高,油泵因此受附加负载以致损坏。另外,当密闭容积增加时,将形成真空引起油泵的振动及噪音。为此在泵盖上铣出一条卸压槽3,使轮齿啮合时,齿间挤出的机油可以通过卸压槽流向出油腔。
(3)润滑系中油压过高,会增加发动机功率损失。为此在机油泵总成内设置限压阀,当油压超出正常值时,作用在柱塞上的机油总压力将超过限压阀弹簧的预紧力,顶开柱塞让一部分油回流到机油泵的进油口,使油路中保持一定的压力和流量,满足润滑要求。
机油泵试验台是对机油泵的工作状况进行检测。通过机油泵试验台可以准确检测机油泵的各个参数,新宝地公司自主研发出机油泵试验台,性能可靠,操作简单,是检测机油泵的首选!

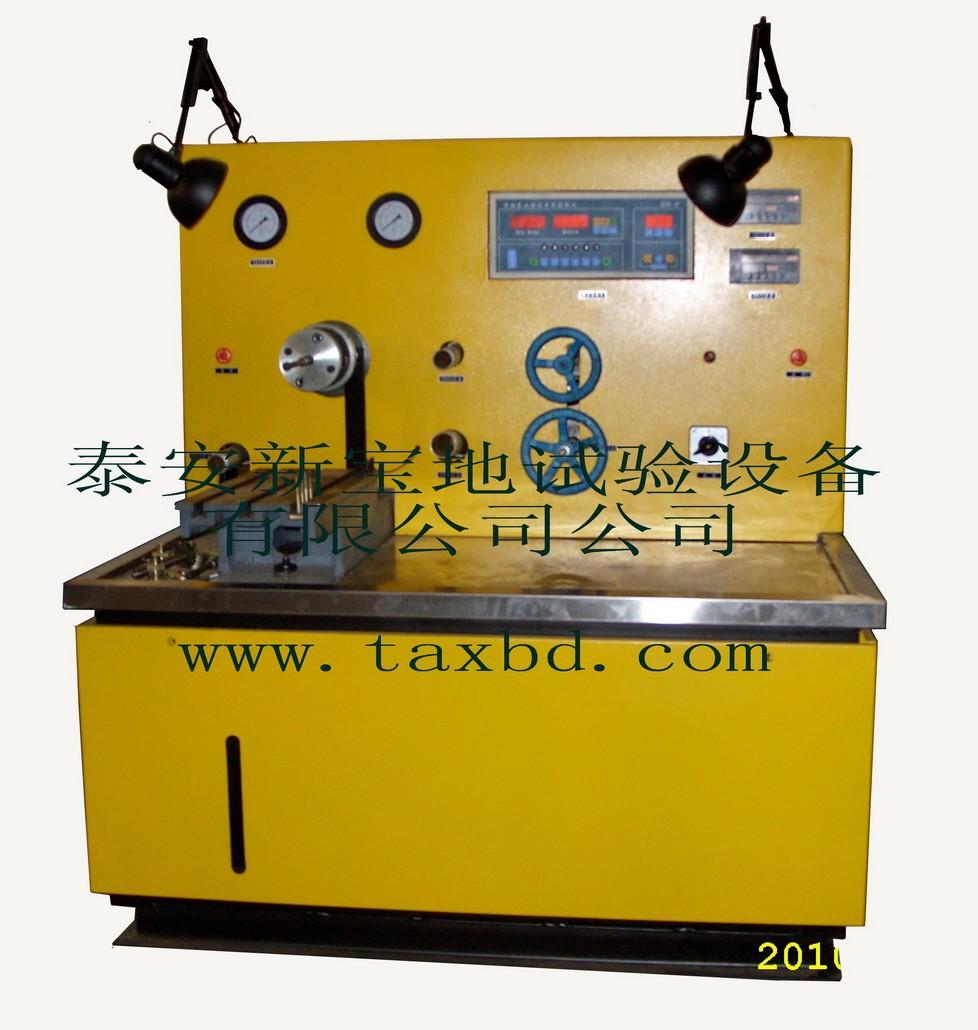

XBD-JYB型机油泵试验台是根据国家机械工业部NJ432-86部标准《内燃机机油泵试验方法》和机械工业JB/T8413-96标准《内燃机机油泵技术条件》最新研制设计的。该试验台采用国际先进的变频调速技术、数字数显技术和计算机技术,具有调速范围广、性能稳定、使用方便等优点;另外该试验台结构新颖、布局合理、外型美观、安装操作方便。转速、流量、机油温度、压力均采用屏幕显示。是内燃机机油泵的理想测试设备。
试验台型号: XBD-JYB 主轴转速范围:(r/min) 100~2500 主轴转向:正、反可试机油泵数量: 1 电动机功率:(KW) 5.5 主轴最大输出功率:(KW) 5.5 主轴中心线距地面高度:(mm) 1180 测试油路系统出口压力(MPa)≤0.75 流量(m3/h) ≥9.9 控制温度(℃) 60±10 油箱容积(L) 200 润滑系统供油压力(MPa)≤0.2 供油量(L/min) ≥3 外形尺寸(mm)(长×宽×高) 1400×1600×1900 试验台重量:(Kg) 1000 主要测试项目: 1、转速特性; 2、压力特性; 3、供油量检测; 4、密封性检查;
本厂也可根据客户不同使用环境和喷油泵特殊型号,定做加工非标试验台及偶件测试试验台。泰安市高新技术产业开发区北天门大街西支路1号
