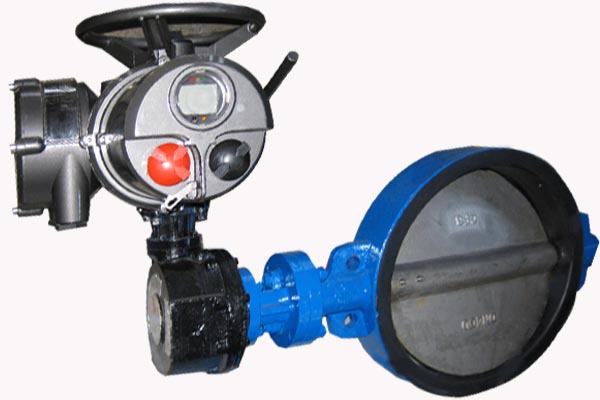

电动不锈钢蝶阀

公称压力：PN1.0MPa  PN1.6MPa  PN2.5MPa
适用介质：气体、水、蒸汽、油类、煤气、以及各类酸碱盐等腐蚀性介质
适用温度：-25℃～350℃
公称通径：100～400mm

产品简介：
本蝶阀系我厂最新研制高性能三偏心金属密封蝶阀，主要适用于石油、发电、冶炼、造纸、化工、城市供热系统、水源工程管路上，作为调节和截流设备使用。
产品特点：
设计合理，结构紧凑，启闭迅速。
采用先进的三偏心金属复合锥斜切结构，可达到泄露为零。
开启力矩小，密封副无摩擦转动，阀门使用寿命长。
更换阀体材质，采用不同密封圈复合夹层可适用不同介质。
合理的锥楔设计确保均匀接触性密封。
结构特点：
常规高性能蝶阀是双偏心设计，即驱动轴偏离法兰中心线和偏离密封面中心线，而锥斜切三偏心金属蝶阀在此基础上增加了一个独特的偏心，即倾斜的锥形，从而实现了密封副在启闭时无摩擦延长了阀门使用寿命。并改变密封副之间的过盈密封为接触性密封，从而有效的克服了常规金属阀操作力矩大使用寿命短的缺点。
产品执行标准：
该产品制造和验收技术条件符合JB/T8527-97《金属密封蝶阀》标准。
侧法兰连接符合GB9115.6  10-88《钢制管法兰国家标准》规定。
结构长度符合GB12221-89《法兰连接金属阀门结构长度》中双法兰连接蝶阀短系列结构长度标准。
主要性能参数：
公称通径（m）  100-600  700-1000  1200-2400
公称压力（NPa）  1.0  1.6  2.5  1.0  2.6  0.25  0.6
试验压力
（NPa）  壳体  1.5  2.4  3.75  1.5  2.4  0.375  0.9
密封  1.1  1.76  2.76  1.2  1.76  0.275  0.66
适用温度  ℃  125---+300
适用介质  气体、水、蒸汽、油类、煤气、以及各类酸碱盐等腐蚀性介质



主要零部件材质：
名称  阀体  阀板  转轴  轴套  密封圈  填料
材料  Q235-A
OCr19Ni9
OCr18Ni12Mo2Ti  Q235-A
0Cr19Ni9
0Cr18Ni12Mo2Ti  1Cr17Ni2
40Cr镀Cr  SJ-1
ZCuZn38Mn2Pb2  不锈钢及多
种复合体  石  墨


D943P-10/16/25  DN100-400mm
D943P-10C  三偏心复合圈电动金属密封蝶阀主要外形尺寸及重量：
规格DN(mm)  手动装置  H  H1  H2  L  L1  L2  L3  L4  D1  D2  D3  D4  n-do  4-m  b  Ф    总重
(kg)
100  802.60-1  582  105  276  127  330  410  110  552  180  120  156  220  4-Ф18  M16  22  360  61
125  802.60-1  625  110  314  140  330  410  110  552  210  142  184  250  4-Ф18  M16  22  360  71
150  802.60-1  692  135  356  140  330  410  110  552  240  166  211  285  4-Ф22  M20  24  360  84
200  802.150-0.5  725  160  364  152  330  410  110  552  295  216  266  340  4-Ф22  M20  24  360  99
250  802.250-1  963  247  506  165  365  473  140  625  350  260  319  395  8-Ф22  M20  26  500  141
300  802.500-0.5  1024  274  540  178  365  473  140  625  400  315  370  445  8-Ф22  M20  26  500  209
350  802.500-0.5  1143  320  613  190  365  473  140  625  460  360  429  505  12-Ф22  M20  26  500  238
