电缆交流耐压试验设备规格型号BCJX
- 价 格：
面议 /
- 供 应 地：江苏省扬州市
- 发布公司：宝应中特高压测试设备厂
- 产品型号：BCJX
- 品 牌：
- 发布日期：2012/9/25 23:51:15
- 联系人QQ：804839885
详细说明
电缆耐压试验装置能满足35kv交联电缆长度1km的交流耐压试验。能满足10kv交联电缆长度2km的交流耐压试验。能满足10kv电压等级电力变压器的交流耐压试验。
工作原理
电抗器L和被试品电容C组成的串联谐振都有一个固定的谐振频率F=1/(2π√L·C)当试验频率等于这个频率时，该电路发生谐振。通过这个原理，由调频电源提供电源送给励磁变压器，经过励磁变压器变压成中压加上L和被试品电容C上。通过改变调频电源输出频率，使回路处于串联谐振状态，再调节调频电源输出电压，使试品上电压达到所需要的电压值。
技术指标
1、环境温度：-10～45℃
2、工作湿度：≤90％
3、海拔：≤2000M
4、电源输入：220V±l0％单相 输出0～220V(≤10KW)
380V±l0％三相，50Hz 输出0～400V
5、额定试验容量：0～210KVA（选择）
6、谐振电压：0～60KV
7、频率调节范围：25～300Hz
8、系统测量精度：0.5级
9、频率调节分辨率：0.01Hz
10、不稳定度：≤0.05％
11、输出波形：正弦波
12、波形畸变率：≤0.5％
13、噪声： 60dB
14、电抗器Q值：50

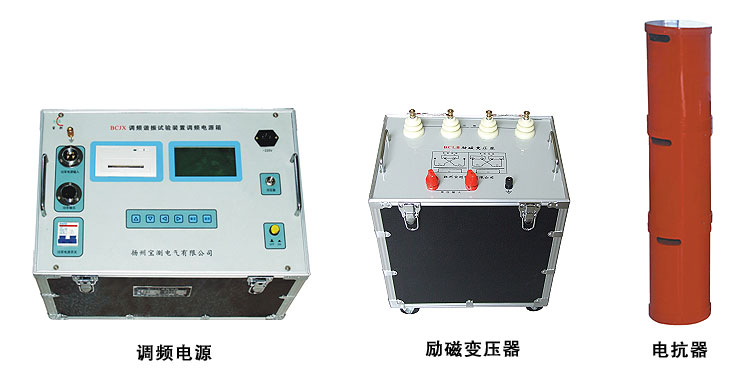

电缆交流耐压试验设备成套构成
调频电源——既可改变其输出频率，又可改变其输出电压。
励磁变压器——起耦合信号及电压变换的作用，并按自身变化来提升电压。
电抗器——与被试品串联，构成LC串联谐振电路。
电容分压器——测量被试品上的电压，并作为采样信号反馈给调频电源。
补偿电容器——补偿小电容量被试品、调整被试品频率。
