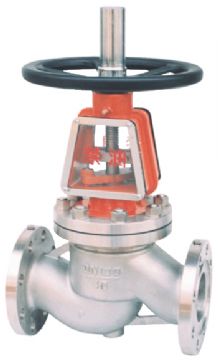

不锈钢法兰连接氧气专用截止阀_不锈钢截止阀

氧气截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀六时，操作力所需要克服的阻力，是阀杆和填料的磨擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。近年来，从自密封的阀门出现后，法兰截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。同时，在介质作用下，这种形式的阀门也较严密。我国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下。

氧气截止阀开启时，阀瓣的开启高度，为公称直径的25%～30%时，流量已达到最大，表示阀门已达全开位置。所以截止阀的全开位置，应由阀瓣的行程来决定。

不锈钢氧气截止阀有以下优点:　

1、结构简单，制造和维修比较方便。


2、工作行程小，启闭时间短。

3、密封性好，密封面间摩擦力小，寿命较长。

不锈钢氧气截止阀主要性能和使用范围：
型号  公称压力  壳体试验压力Ps(Mpa)  气密封试验  适用温度(℃)  适用介质
水  气
YJ41W-25P
YJ41W-40P    2.5  3.8  2.5  2.5  常温  氧气


不锈钢氧气截止阀主要外形尺寸：
    YJ41W-40P、YJ41W-40R  重  量
(kg)
公称通径
DN(mm)  尺                    寸  (mm)
L  D  D1  D2  D6  b  f  fz  z-фd  Dz  i  H  D0
15  130  95  65  45  40  16  2  4  4-ф14  82  10  202  100  5
20  150  105  75  55  51  16  2  4  4-ф14  95  13  225  100  6.5
25  160  115  85  65  58  16  2  4  4-ф14  98  15  236  125  7
32  190  135  100  78  66  18  2  4  4-ф18  120  28  312  180  13.5
40  200  145  110  85  76  18  3  4  4-ф18  135  20  328  160  16
50  230  160  125  100  88  20  3  4  4-ф18  160  25  450  320  32
65  290  180  145  120  110  22  3  4  8-ф18  180  30  530  360  45
80  310  195  160  135  121  22  3  4  8-ф18  195  32  560  400  60
100  350  230  190  160  150  24  3  4.5  8-ф23  230  40  618  450  80
125  400  270  220  188  176  28  3  4.5  8-ф25  275  42  675  450  105
150  480  300  250  218  204  30  3  4.5  8-ф25  330  50  743  560  134
200  600  375  320  282  260  38  3  4.5  12-ф30  405  55  850  640  266
250  650  445  385  345  313  42  3  4.5  12-ф34  480  88  975  720  491
300  750  510  450  408  364  46  4  4.5  16-ф34  520  100  1115  800  705
400  950  655  585  535  474  58  4  5  16-ф41  650  140  1425  900  1234
