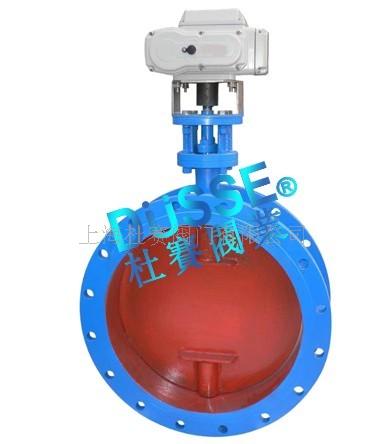

DSD941W系列电动通风蝶阀

电动通风蝶阀配用本公司生产的DUA，DUB系列电动执行器或Z型、381R系列电动角行程执行器，开关型有220VAC，380VAC无源触点信号，调节型有4～20mA控制信号及单相电源即可控制运转，实现对空气或烟道废气的调节控制。本蝶阀是一种非密闭型蝶阀，广泛适用于建材、冶金、矿山、电力等生产过程种介质温度≤300℃公称压力为0.1Mpa的管道上，用以连通、启闭或调节介质量。

电动通风蝶阀  特点

n    采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的，结构紧凑、重量轻、便于安装、流阻小、流通量大，避免高温膨胀的影响，操作轻便。

n    内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装，不受介质流向影响。

电动通风蝶阀  主要技术参数

公称压力（MPa)
  0.05MPa
  介质温度
  -30℃～-350℃

强度试验
  0.1MPa
  适用介质
  冷热风、烟气

介质流速
  25m/s
  泄漏率
  3%




公称通径
  DN（mm）
  50～2000

公称压力
  PN（Mpa）
  0.05
  0.25
  0.6

试验压力
  强度试验
  0.075
  0.375
  0.9


  密封试验
  ≤1.5%泄漏量

适用介质
  煤气、含尘气体、烟道气等。

适用温度
  气传动、电传动。


  电动通风蝶阀  主要外形连接尺寸                                      单位：mm

电动通风蝶阀  主要零件材质

零件名称
  材料

阀      体
  铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料

蝶      板
  铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料

密封材料
  与阀体相同

阀      杆
  碳钢、2Cr13、不锈钢、铬镍钼钛钢

填      料
  氟塑料、柔性石墨


电动通风蝶阀  采用标准

设计标准:GB/T12238-1989  JB/T8692-1998

法兰连接尺寸:GB/T9115.1-2000

结构长度  h:GB/T12221-1989

压力试验:GB/T13927-1992;JB/T9092-1999
