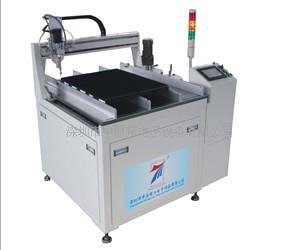

马达线圈灌胶机、马达定子灌胶机_马达线圈灌胶机

我司在吸取同行静态搅拌不均、轴承导轨间隙大运动定位精确度低、气压式控制出胶量不    准的经验下研发的新一代灌胶机，动态搅拌，保证AB胶混合均匀；双线性导轨使运动定位更加精准；齿轮泵、注射式活塞泵、双缸活塞泵，使出胶精度全新升级。

（其它型号灌胶机广泛应用多个行业：防水电源灌胶机、显示屏灌胶机、模组灌胶机、软硬灯条灌胶机、变压器灌胶机、电感灌胶机、线圈灌胶机、马达线圈灌胶机、马达定子灌胶机、电容灌胶、太阳能灌胶机、太阳能电池灌胶机、太阳能接线盒灌胶机、太阳能光伏灌胶机、标牌灌胶机、水晶相框灌胶机、汽车灯条灌胶机、火花塞灌胶机、电子产品灌胶机等）

一、操作原理
1、程序编辑:只需输入模组的行距,行数,每行长度模组的排数,每排的模组的个数即可.
2、将已编辑程序储存，同类产品调出即可.
3、灌胶头运动，泵体（步进电机驱动）供胶



二、灌胶速度：
机器行程是700*700*30MM，常用的模组至少能放两排,每排至少四个，实现不间断灌胶，节省了换模组停顿的时间.  特大量的客户还可以订做，来实现更大的产能。
P16(256*128)  3200PCS/8H.
P10(160*160)  2400PCS/8H.

三、设备参数
1  配胶比例  　          10:1到1:1之间任意固定比例可调
2  搅拌方式  　          动态搅拌
3  机器行程  　          700*700*30MM行程可根据客户实际需要订做
4  工作台面  　          可同时摆放10张P16和8张P11单彩的强大台面，在机器自动工作的情况下有效的提高工作效率和减轻工人反复运动带来的疲劳
5  编程方式                  示教编程
6  应用产品                    P16、P20、P10、P30、  表贴
7  外型尺寸　                1220*1050*1500MM
8  主泵（A泵）              9cc/转
9  附泵（B泵）              1.2cc/转
10  胶桶容量                    A缸25L，B缸10L
11  出胶流量                    2-8g/s
12  出胶头                      标配４头
13  输入气压                      0.5-0.7Mpa
14  机器功率                      600W
15  供电电压                      AC220V±10%,50HZ



四、设备配置
1  控制系统  　原装松下PLC+7.2寸威纶触摸屏
2  软件系统  　中原精工自主研发，国内同行唯一一家研发出软件防误操作功能、防呆自动停机功能
3  步进电机  　日本YAKO原装电机
4  计量泵体  　精密调校耐磨型
5  截止系统  　中原精工自主研发制造
6  混合装置  　中原精工自主研发制造
7  搅拌电机  　日本松下
8  机架材质  　A3*3mm制造
9  滑动装置  　台湾TGB
10  流量检测  　TILL



五、设备功效
1、友好简洁的操作界面
      防呆式操作程序设计，操作简洁、实用，普通工人5分钟即可学会全部操作方法
2、高端进口电控系统
      主要电器部分布线，防尘，防静电，都达到国外标准继电器日本欧姆龙。采用日本原装进口松下PLC所有电机都过载保护。
3、胶量检测反馈功能　
    （彻底解决胶水不干、附着性差，易断裂等问题）流量检测仪器控制AB胶实际输出，其精度±0.5%AB胶流量报警检测功能,在枪头部分加装进口耐酸碱可视流量计，可以随时看到        AB胶有没有出胶胶桶部分配备低液位报警功能，适时提醒胶水补充
4、胶水过滤四重保护
      过滤保护措施，降低机械泵体的故障发生机率，防止胶水内杂质流入胶水管道
5、超大工作台面
      能够同时摆放10张P16或8张P10工件，机器自动连续作业，拥有更高效率
6、设备运行更平稳
      整体机架采用超厚稳固材料，有效解决机器高速运动时的机体抖动，提高生产稳定性和精度
7、高精度机械泵体
      精密调校耐磨型
8、全自动机械搅拌
      AB胶混合采用动态、机械搅拌，保证AB胶真正意义上的混合，彻底杜绝胶水不干、干胶不均现象
9、高精度的作业动作
      采用双层线性滑轨与高精度平衡块，保证作业精度

六、三轴运动灌胶特点
1、操作简单方便：触摸屏显示操作；全中文界面，各项参数记录，显示，报警；针对每种产品提供相应夹具，工人培训简单，节约培训时间和培训费用；
2、胶量控制精确：所有关键部件均采用进口产品，在保证高速、精度的同时，满足自动化生产条件下的高可靠性的要求。



七、中原精工灌胶机技术特点：
1、胶水比例任意可调：不局限于使用比例为1:1的胶水，对于这一技术瓶颈我们率先打破。
2、任意选择胶水供应商：因为机器具有智能配比胶水的功能，不局限于1:1的胶水。
3、为企业节省成本：一台机器可替代多个员工，一年即可将机器的钱省出来。
4、为企业减少管理和招聘的负担。减少员工、管理员的负担，管理层可更多的把精力放在生产的管理上；人事招聘人员也免除了“招人难”的问题，很多隐性成本就降低了。
5、公司有多位设计经验丰富（5年灌胶机设计开发经验）的工程师为机器的日后维护、升级保驾护航。在生产工艺上也能给出一些建议。
6、公司产品定位明确。与市场其他同类型公司的策略有所不同，我司秉承“精工品质，中原创造”的精神，精工细雕，做高品质产品，走高定位市场，靠客户的口碑立足市场。
