我司在吸取同行静态搅拌不均、轴承导轨间隙大运动定位精确度低、气压式控制出胶量不  准的经验下研发的新一代灌胶机，动态搅拌，保证AB胶混合均匀；双线性导轨使运动定位更加精准；齿轮泵、注射式活塞泵、双缸活塞泵，使出胶精度全新升级。
（其它型号灌胶机广泛应用多个行业：防水电源灌胶机、显示屏灌胶机、模组灌胶机、软硬灯条灌胶机、变压器灌胶机、电感灌胶机、线圈灌胶机、马达线圈灌胶机、马达定子灌胶机、电容灌胶、太阳能灌胶机、太阳能电池灌胶机、太阳能接线盒灌胶机、太阳能光伏灌胶机、标牌灌胶机、水晶相框灌胶机、汽车灯条灌胶机、火花塞灌胶机、电子产品灌胶机等）

专业LED整套设备制造商（整套设备提供-全程技术支持-全方位建厂规划）

一、操作原理：
1、程序编辑:只需输入模组的行距,行数,每行的长度、模组的排数,每排的模组的个数即可.
2、将已编辑程序储存，同类产品调出即可.
3、灌胶头运动，泵体（步进电机驱动）供胶

二、应用产品（1.5米内）
1、灯条类：软灯条、硬灯条等
2、显示屏：P16、P20、P10、P30、  表贴等
3、灯具类：洗墙灯、投光灯、线条灯等
4、电子类：防水电源、变压器、线路板等
5、各类非标型灌胶

三、设备参数
1  配胶比例  　10:1到1:1之间任意固定比例可调
2  搅拌方式  　动态搅拌
3  机器行程  　1500*700*30MM行程可根据客户实际需要订做
4  工作台面  　可同时摆放40条70mm汽车灯条
5  编程方式      示教编程
6  应用产品      1.5米以内灯条、灯具、模组
7  外型尺寸　      1850*1220*1450MM
8  主泵（A泵）      3.2cc/转
9  附泵（B泵）      1.2cc/转
10  胶桶容量      A缸25L，B缸10L
11  出胶流量      2-8g/s
12  出胶头                      标配单头，可选配４头
13  输入气压      0.5-0.7Mpa
14  机器功率      600W
15  供电电压      AC220V±10%,50HZ
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
四、设备配置
1  控制系统  　原装松下PLC+7.2寸威纶触摸屏
2  软件系统  　中原精工自主研发，国内同行唯一一家研发出软件防误操作功能、防呆自动停机功能
3  步进电机  　日本YAKO原装电机
4  计量泵体  　精密调校耐磨型
5  截止系统  　中原精工主研发制造
6  混合装置  　中原精工自主研发制造
7  搅拌电机  　日本松下
8  机架材质  　A3*3mm制造
9  滑动装置  　台湾SSGB
10  流量检测  　TILL

五、设备功效
1、友好简洁的操作界面  　
      防呆式操作程序设计，操作简洁、实用，普通工人5分钟即可学会全部操作方法
2、高端进口电控系统
      主要电器部分布线，防尘，防静电，都达到国外标准继电器日本欧姆龙。采用日本原装进口下PLC所有电机都过载保护。
3、胶量检测反馈功能　
      （彻底解决胶水不干、附着性差，易断裂等问题）流量检测仪器控制AB胶实际输出，其精度±0.5%AB胶流量报警检测功能在枪头部分加装进口耐酸碱可视流量计，可以随时看到
      AB胶有没有出胶胶桶部分配备低液位报警功能，适时提醒胶水补充
4、胶水过滤四重保护
        过滤保护措施，降低机械泵体的故障发生机率，防止胶水内杂质流入胶水管道
5、超大工作台面
      能够同时摆放1.5米汽车灯条，机器自动连续作业，拥有更高效率
6、设备运行更平稳
      整体机架采用超厚稳固材料，有效解决机器高速运动时的机体抖动，提高生产稳定性和精度
7、高精度机械泵体
      精密调校耐磨型
8、全自动机械搅拌
      AB胶混合采用动态、机械搅拌，保证AB胶真正意义上的混合，彻底杜绝胶水不干、干胶不均现象
9、高精度的作业动作
      采用双层线性滑轨与高精度平衡块，保证作业精度

六、三轴运动灌胶特点
1、操作简单方便：触摸屏显示操作；全中文界面，各项参数记录，显示，报警；针对每种产品提供相应夹具，工人培训简单，节约培训时间和培训费用；
2、胶量控制精确：所有关键部件均采用进口产品，在保证高速、精度的同时，满足自动化生产条件下的高可靠性的要求。

七、配胶部分主要特点：
1、配胶，灌胶一体化，全自动操作，一台机器实现两种功能。
2、比例设定调节，胶量可调。随时用随时配，配比精度高，按需配比，节省胶水。
3、操作简单方便，程序编辑简单，免清洗，拆装简单方便，直接将A    B两种胶水分别放进两个对应的桶里，灌的时候才配胶，工人只需要按启动开关即可。
4、根据胶水性能，A胶料桶带有搅拌装置防止沉淀，也可加加热装置，B胶料桶密封性好防止挥发，液位感应装置，当胶水低于这个液位时自动报警，添加相应胶水
5、清洗方便，A  B胶混合部分只有出胶口的搅拌管，所以清洗部分只有搅拌管，其他部分都不用清洗，如果下班或要停下一段时间才灌胶只需要将搅拌管取下来，泡到清洗剂里或马上清洗干净就行，没有耗材

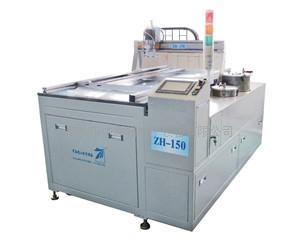

LED全自动汽车灯条灌胶机
