自力式压力调节阀_自力式压力调节阀

自力式压力调节阀
一、自力式压力调节阀  概述

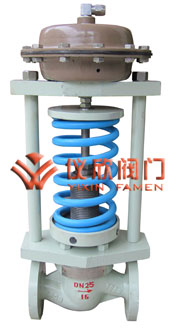

ZZYP自力式压力调节阀一种无需外加能源，利用被调节介质自身压力变化来进行自动调节的阀门，是根据力学原理将被控介质引入执行机构产生力作用推动，控制阀芯元件上下位移达到自动调节，阀前或阀后恒压或减压的节能型产品。自力式压力调节阀最大的特点是能在无电、无气的场所工作，压力设定值在运行中可随意调整。采用快开流量特性，动作灵敏、密封性能好，广泛应用于石油、化工、电站、轻工、印染等各种工业设备中气体、液体、蒸汽等介质压力的自动控制。


自力式压力调节阀  自力式压力调节阀尺寸图

二、自力式压力调节阀  主要零件材料
材料代号    C（WCB）    P（304）    R（316）
    主要
零件    阀体    WCB（ZG230-450）    ZG1Cr18Ni9Ti（304）    ZG1Cr18Ni12Mo2Ti（316）
阀芯、阀座    1Cr18Ni9Ti（304）    1Cr18Ni9Ti（304）    1Cr18Ni12Mo2Ti（316）
阀杆    1Cr18Ni9Ti  1Cr18Ni9Ti  1Cr18Ni12Mo2Ti
膜片    丁睛橡胶、乙丙橡胶、氯丁胶、耐油橡胶
膜盖    A3、A4钢涂四氟乙烯
填料    聚四氟乙烯、柔性石墨
弹簧    60Si2Mn
导向套    HPb59-1

三、自力式压力调节阀  主要技术参数
公称通径DN（mm）    20  25  32  40  50  65  80  100  125  150  200
额定流量系数Kv
额定行程（mm）    8  10  14  20  25  40  50
允许压差（MPa）    2.5  2.0  1.6  1.0
公称压力（MPa）    1.6　4.0　6.4
流量特性    快开
压力调节范围（KPa）    15～50、40～80、60～100、80～140、120～180、160～220、200～260、240～300、
280～350、330～400、380～450、430～500、480～560、540～620、600～700、680～800　780～900、880～1000、600～1500、1000～2500
调节精度（%）    ±5
工作温度℃    液体≤120；气体≤80；带冷凝器和散热片≤350（适用于高温工况）
适用介质    执水、气体、蒸汽、低粘度介质
允许泄漏量    硬密封（L/h）    单座≤10-4×阀额定容量（IV级）；双座、套筒≤5×10-3阀额定容量（II级
软密封（ml/min）    0.15  0.30  0.45  0.60  0.90  1.7  4.0  6.75
减压比    最大    10
最小    1.25
