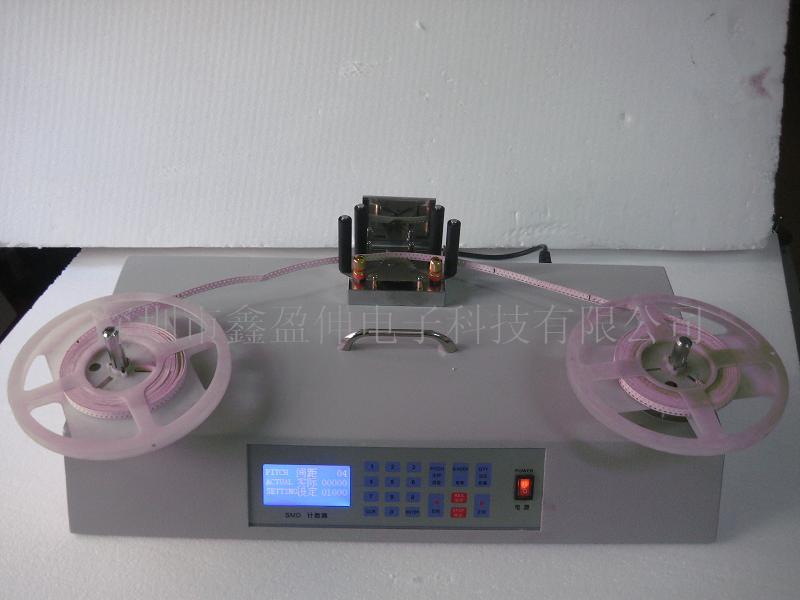

SMD零件计数器测漏型及普通型_SMD零件计数器_深圳市鑫盈伸电子科技有限公司

注意事项：

1．使用前务必先仔细阅读本说明书。

2．本机器仍?诓欢细慕校娓窈徒峁箍赡苡兴谋洌〔涣硇型ㄖ?

机器特点：

?本机能对各种包装的SMD零件进行计数，面板清晰，操作简单，容易掌握，有预设功能，可快速点料，发料，取料。
?采用我公司的传感器还可对传统的排带包装有引脚零件（如电容）进行计数。
本机规格：

体积
    540*270*200mm

        重量
    约9kg

        料盘直径
    最大直径400mm

        适用范围
    各种通用带式SMD零件

        计数范围
    －99999～99999

        电源
    AC  220v

        功率
    约20W








机器使用方法：

1.  将本机方在平整工作台上，接通电源，打开电源开关。
1.把要计数的SMD料带轮放在左托盘上，空料带轮放在右托盘上。注：料带上的孔必须在下方，否则对调两料带轮的位置。
2.按元件间距（PITCH）键，输入数值（为两元件间的距离，单位为mm），确认正确后按（ENTER）键，输入的数值将显示在屏幕上。注：常见的元件间距（PITCH）数值有2、4、8、12、16、20、24、28、32、36、40、44、48、52、56mm。
3.拉出SMD料带，送入计数模块，轻轻扳动压轮手柄，将料带上的孔套在齿轮的齿上，放开手柄，使料带压轮压住料带，不至于滑脱。
4.将料带拖至要开始计数的元件时按清零（RESET）键。
5.将料带拉出并缠绕在右边空带轮上。
6.要发料操作时，按“设定数量”（QTY）键输入所需的数量，按（ENTER）键。
7.按“正向”键，开始计数，到达设定数量或料带走完后机器自动停止。注：由于惯性，机器停止后，实际数量会比设定数量略多，可把料带往后拉至设定数量即可。
8.如需复点，按“反向”键，当显示数量减到零时，机器停止
9.如果要使用外接感应器功能，先按倍率（DIVIDER）键，输入数值（以每个元件为一个单位01），按（ENTER）键，输入的数值将显示在屏幕上。
10.将随机所配的外接感应器的插头插入主机的接口，另一端接到磁铁座上，将要计数的元件经过感应器，显示屏就会显示实际数值。（注：与电子元件成型机同时使用最佳）。
