C型三圆导柱式精密高速冲床HJ-65T
- 价 格：
面议 /
台
- 供 应 地：浙江省宁波市
- 发布公司：慈溪市海江机械有限公司
- 产品型号：HJ-65T
- 品 牌：海江
- 发布日期：2011/10/15 14:42:21
- 联系人QQ：1565866273
详细说明
一、设备适用范围
此设备适用于：精密电子、通讯、电脑、家用电器、汽车零部件、马达定转子等小型精密零件的冲压加工。
特别适用于：材料是卷料，材料厚度在2mm以下，需连续冲压加工的小型零件。
特别说明：此设备不适用于需做单冲加工的小型零件。此设备不适用于材料是板材和管子的产品加工。每分钟行程（速度）最高能达到700次，最低200次，精度能达到0.015mm-0.02mm。
二、 设备主体结构
此设备采用C形机械机构，导向运动采用三圆导向结构，曲轴与电机联动采用轴承结构，配置反侧动态平衡系统，配置模高显示器，配置油压锁固系统，配置强制润滑系统。

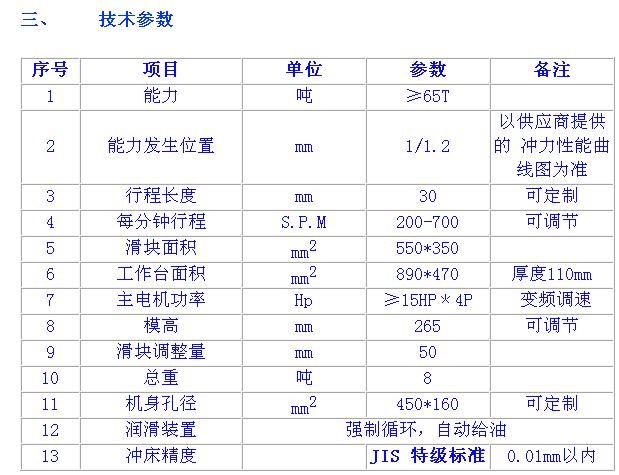

三、 技术参数
序号 项目 单位 参数 备注
1 能力 吨 ≥65T
2 能力发生位置 mm 1/1.2 以供应商提供的 冲力性能曲线图为准
3 行程长度 mm 30 可定制
4 每分钟行程 S.P.M 200-700 可调节
5 滑块面积 mm2 550*350
6 工作台面积 mm2 890*470 厚度110mm
7 主电机功率 Hp ≥15HP＊4P 变频调速
8 模高 mm 265 可调节
9 滑块调整量 mm 50
10 总重 吨 8
11 机身孔径 mm2 450*160 可定制
12 润滑装置 强制循环，自动给油
13 冲床精度 JIS 特级标准 0.01mm以内
四、主要特点
1：床身采用高强度铸铁，经内部应力消除，使材质稳定、精度不变，最适合连续冲压生产。
2：双导柱、一中心柱结构，采用零误差滚珠轴承或合金铜套取代传统的滑板结构，使动摩擦减至最低， 配合了强制润滑使热变形减至最小而精度达到最高。
3：可选配反侧动态平衡装置减震，使冲床拥有最佳的精度和稳定性
4：手动调模，配合模高显示器及油压锁固装置，方便调模操作。
5：人机界面微电脑控制，数值、故障监控系统，屏幕显示，操作方便、简单。
五、质量及价格说明
质量：位于国内领先水平，质量可靠。
价格：在同行中位于中低水平，并且此设备的控制器是PLC可编程控制器（可以升级），而同类冲床的其他生产厂家在相同的价格下是不会配备PLC可编程控制器的。
六、功能说明
a) 变速方式：采用变频器调速(无极变速)。
b) 离合器/刹车器结构：采用干式分离式结构。
c) 离合器动作方式：采用气压制控制离合器。
d) 刹车器动作方式：采用弹簧动作式刹车器。
e) 调整方式：采用手动式调整装置调整高度，调整精度0.1mm。
f) 模具高度显示方式：采用数字模具高度指示器显示模具高度，显示单位0.1mm。
g) 平衡装置（曲轴震动的动平衡）：机械式配重
i. 动态平衡装置：机械式反侧负载。
ii. 静态平衡方式：采用弹簧平衡装置。
h) 曲轴角度显示方式：采用数字显示角度、LED显示角度位置及触摸屏显示角度位置。
i) 本机必须采用精密三圆定位导柱结构（非滑块结构），后导柱两根,配置四个精密级滑动轴承，中柱一根，采用合金铜做导引。
j) 曲轴式传动，配置六个精密级轴承。
k) 控制柜结构：采用独立式强制通风控制箱。
l) 误送料插座：要求配备2组。
m) 空气吹料装置：预留接口。
n) 操作方式：冲床以及移动式电柜操作
o) 机床颜色：机床颜色根据我司提供的色板确定。
p) 配置全封闭强制润滑系统。
七、技术服务
a) 本公司根据买方提供场地，在2天内完成设备的安装。
b) 本公司根据设备要求在安装期内完成设备的精度调试，并进行设备的参数测定。
c) 本公司负责对买方操作人员进行作业培训，设备操作、点检、保养培训，及对维修人员的维修培训，培训时间要求：1~2天，培训分理论培训、实际操作、设备保养维修培训，理论培训在买方厂房培训室进行，实际操作培训在现场进行，设备保养维修培训在培训室和现场穿叉进行，讲师根据培训内容安排，讲师人数2人以上，培训费用包含在设备标价内。
d) 保证设备能达到指定指标，在保修期内，买方设备出现故障，本公司必需在接到通知后24小时之内到场维修；对于非违规操作造成的故障，如设备2天之内未恢复正常，本公司需负责停产损失。
e) 本公司有责任长期向买方提供设备耗材和易损件的供应，或其购买渠道，订货周期≤10天，价格取合同签订时定价和订货时厂商供货价的较小者。耗材及易损件（标准寿命为3年以下的零件定义为易损件），《耗材及易损件清单及报价》由厂商在投标时提出，再由双方共同商定。
f) 1年内进行技术指导，并进行1次现场设备的精度及状态确认。
慈溪市海江机械有限公司位于风景秀丽的海滨城市——宁波市的慈溪市龙山镇开发区，是一家集高速精密冲床的研发、设计、制造、销售于一体的品牌生产厂家。公司拥有一批高素质的研发、设计和制造高速精密冲床的专业人才。
慈溪市海江机械有限公司生产的高速精密冲床的品牌为“海江”牌 。目前公司自主品牌的高速精密冲床分为HJ和HJP两个系列。在质量方面：HJP系列的机型为新款，突破了国内高速精密冲床的技术瓶颈，并且该机型我司是大陆的唯一生产厂家，此系列机型的每分钟行程最高可达1300次，精度最高可达0.008mm。HJ系列机型为老款，质量位于国内领先水平，每分钟行程最高可达800次，精度最高可达0.015-0.02mm。在价格方面：HJP系列机型价格合理，性价比高。HJ系列机型的价格位于同类冲床的中低水平，性价比极高。
慈溪市海江机械有限公司拥有自主品牌，同时也代理台湾金丰系列的钢板机和“龙门”高速精密冲床。
海江人用心制造每一台冲床，我们本着以品质为生命，诚心诚意为根本，24小时售后服务为宗旨竭诚为广大顾客服务。在生产自动化的路上我们愿伴您同行！
