■产品用途
控制信号防雷器主要用于沿低压控制信号线路侵入设备的雷电（过电压）防护，广泛应用于金融系统、电信系统、交通运输系统、石化工控系统，如各种数据传输线、监控控制线路、仪表仪器信号线路等。
■产品特点
● 信号避雷器放电电流大，采用多级保护。
● 内置快速半导体保护器件，响应速度快，残压低。
● 信号防雷器内核心元件采用国际知名品牌，性能优越。
● 节能、环保，安装简便，适用于各种标准接口类型。
● 插入损耗低，确保线路畅通。
● 驻波系数小，工作频率范围宽。
■技术参数
|
型号 |
规格 |
接口 类型 |
额定 工作 电压 Un(V) |
最大持 续工作 电压 Uc(V) |
电压保护水平 Upx-x (V,1.2/50μs) |
传输 特性 |
标称放 电电流 In(kA, 8/20μs) |
最大放 电电流 Imax(kA, 8/20μs) |
响应 时间 tA(ns) |
插入 损耗 (dB) |
|

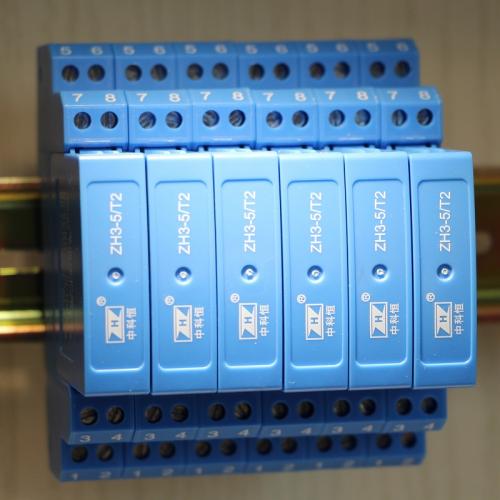

ZH3-12 |

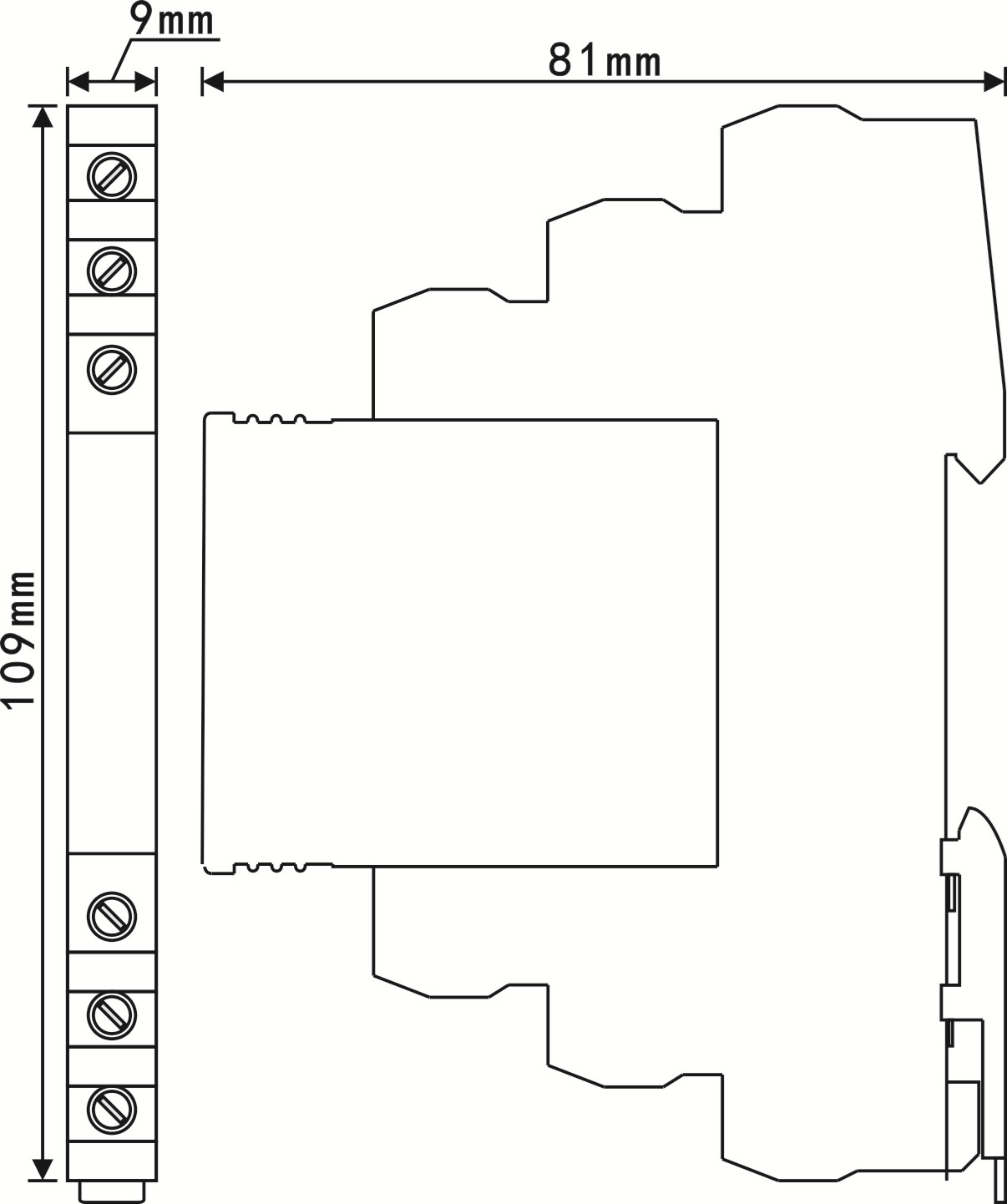

插拔导轨式12V、9mm |
接线端子 |
12 |
15 |
30 |
10Mbps |
5 |
10 |
≤1 |
≤0.2 |
|
ZH3-24 |
插拔导轨式24V、9mm |
接线端子 |
24 |
30 |
60 |
■安装说明
● 信号防雷模块为串联连接方式。
● 信号避雷器请选择与被保护设备接口类型相同的产品。
●信号避雷应与被保护设备的工作电压相匹配。
● 防雷器上的A、B为信号的两极。
● 安装时请根据安装示意图所示连接，其中IN为输入，OUT为输出，PE为地线。输入端接外线，输出端与被保护设备的输入端相连接，切勿接错。
● 数据信号避雷器的PE线必须与防雷系统的地线可靠连接，连接线要求短、粗、直。
● 数据信号避雷器在使用期间，应定期检测，如果出现故障，应及时维修或更换
