1 概述

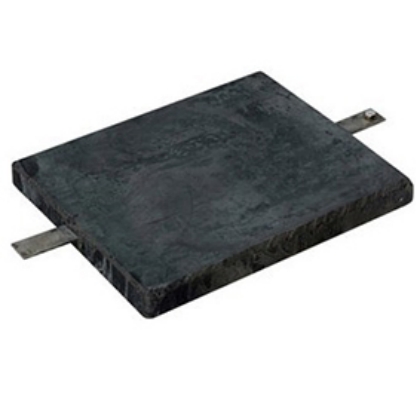

LC-DM型系列低电阻接地模块是一种以非金属材料为主的接地体，它由导电性、稳定性较好的非金属矿物质和电解物质组成，可用作建筑物(构筑物)防雷接地、防静电接地、交流工作接地、直流工作接地、保护接地以及其它接地装置的接地体。
2 性能特点
1) 耐腐蚀、害、使用寿命长、安装方便；
2) 能吸湿保湿、接地电阻低，要比相同尺寸的钢管接地体低22%～40%；
3) 大电流冲击后阻值不增大，也无变硬、发脆、断裂现象；
4) 在高土壤电阻率地区使用，能有效的降低接地电阻；
5) 接地电阻受季节影响小，阻值能保持长期稳定。
3 工作原理
本低电阻接地模块内置金属极芯，与被保护对象的地线相连接，使入地电流迅速泄放到大地，从而获得很低的接地电阻。其机理：增大了接地体本身的散流面积，减小了接地体与土壤间的接触电阻，具有强吸湿保湿能力，充分发挥了快速导电的作用。
4 技术指标
|
型号 |
重量（kg) |
室温下电阻率(Ω?m) |
工频接地电阻(Ω) |
规格尺寸（mm) |
|
LC-DM01 |
20 |
6 |
≤1.0Ω |
平板形500×400×60 |
|
LC-DM02 |
23 |
7 |
≤1.0Ω |
圆柱形φ150×800 |
|
LC-DM03 |
55 |
4 |
≤1.0Ω |
梅花形Φ260×1000 |
5 埋设方法
1） 低电阻接地模块可进行垂直埋置或水平埋置，埋置深度不宜小于0.6m，一般为0.8m～1.0m。
2） 采用几个模块并联埋置时，模块间距不宜小于2m，如条件不允许，可适当放宽。
3） 低电阻接地模块的极芯互相并联或与地线连接时，必须进行焊接。要求用同一种金属材料焊接，确保连接的可靠性。焊接长度应不小于100mm，不允许虚焊、漏焊。
4） 应在焊接处焊渣，涂上一层沥青或防腐漆，以防极芯腐蚀。
6 注意事项
6.1 贮存模块应经常维护，保持一定湿度，避免高温、干燥、曝晒。
6.2 运输和安装时，应避免机械力损伤接地模块。选择埋设位置时，应避开可能遭受化学腐蚀及高温影响地段。
6.3 回填土时可适量洒水分层夯实，待低电阻接地模块吸湿72小时后测量接地电阻。
6.4 在寒冷地区，模块应埋设在冻土层以下。
