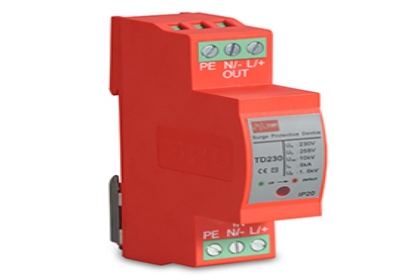

名称：模块SPD电涌保护器
型号：TD230、TD48、TD24、TD12
品牌: TOP
颜色:红色
III级电源防雷模块器：
TD系列是按SPD III级分类试验要求设计的电涌保护器,可用于电源系统的负载设备第三级精细防护,防止终端电源设备受到过电压及浪涌干扰,安装于防雷分区LPZ2-3界面。
性能特点：
-单相,适用于各种供电系统
-模块化分离结构,运维简便
-工作状态失效指示
-共模、差模全保护模式
-通流能力强,响应时间快,残压低
-温控断路技术和过流保护技术
技术参数：
|
型号 |
TD12 |
TD24 |
TD48 |
TD230 |
|
标称工作电压Un |
12V |
24V |
48V |
230V |
|
持续运行电压Uc |
18V |
30V |
60V |
255V |
|
标称负载电流IL |
2A |
10A |
||
|
标称放电电流（8/20μS）In |
3kA |
3kA |
5kA |
5kA |
|
放电电流（8/20μS）Imax |
5kA |
5kA |
10kA |
10kA |
|
混合波Uoc |
≤4kV |
≤4kV |
≤8kV |
≤10kV |
|
电压保护水平（In）Up |
≤300V |
≤400V |
≤600V |
≤1.25kV |
|
响应时间tA |
≤25ns |
|||
|
温度范围 |
-40℃…+80℃ |
|||
|
安装接线方式/规格 |
串联/多股线4mm2 |
|||
|
工作状态指示 |
绿灯/红灯 |
|||
|
外壳材料 |
PBT红色阻燃塑料,UL94-V0 |
|||
|
安装宽度 |
23mm宽,64mm高 |
|||
|
安装支架 |
35mm电气导轨 |
|||
|
防护等级 |
IP20 |
|||
