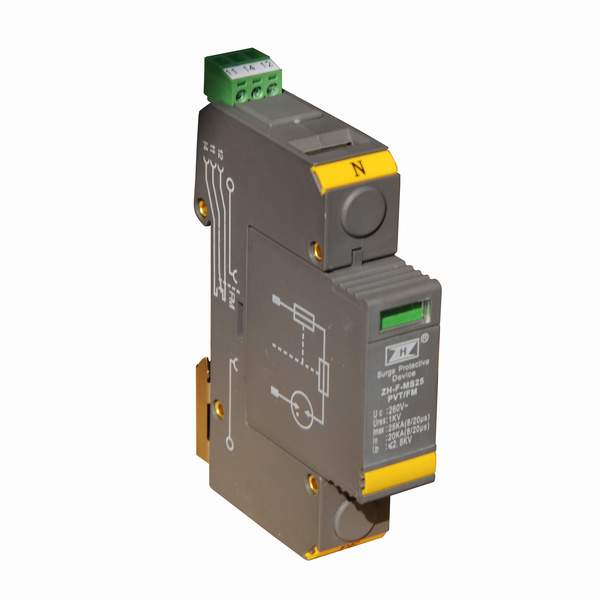

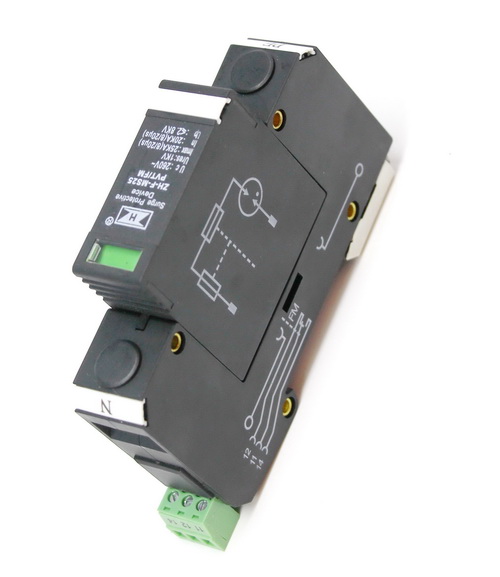

ZH-F-MS25-PVT/FM是专用于电力系统电压互感器二次回路过电压保护装置，具有下列特性：
同时具备热脱扣和电流脱扣功能，确保在主元件损坏时，装置整体呈现开路状态，从而杜绝过电压保护元件损坏造成电压互感器二次中性点多点接地以及其导致的继电保护不正确动作。
具备掉牌告警及与主回路电气隔离的遥信辅助触点输出，可方便运行人员日常巡视或者接入远程监视系统。避免运行中对该类元件的监视死角，有效提高系统继电保护可靠性。
元件损坏造成电压互感器二次中性点多点接地以及其导致的继电保护不正确动作。

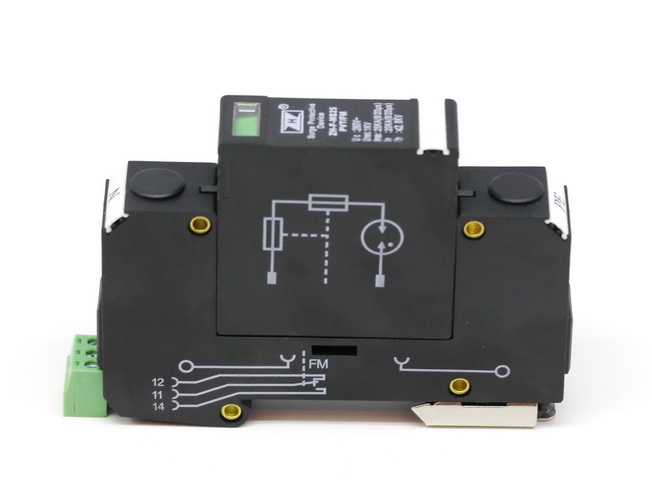

辅助触点说明:12和11为常闭触点,11和14为常开触点。
击穿保险器的测试方法,扬州中恒销售工程师王经理13705255866.
主要参数
1. 额定电压：57.7V/100V
2. 持续工作电压：260V
3. 动作电压：DC1400V
4. 雷击或浪涌标称放电电流：20kA(8/20us)
5. 残压：≤1000V
6. 电压保护水平：≤2800V
7. 阻燃等级：V0级
8. 防护等级：IP20
9. 接线线径：2.5-16m㎡
10. 温度范围：－40℃～80℃
11. 湿度范围：90%-95%
保护器内部故障辅助报警接点功能测试
保护器可承受多次过电压冲击，对电压互感器起到保护作用。正常情况下保护器内部故障辅助报警接点不动作。仅当保护器内部主元件损坏，热脱扣或电流脱扣动作后，保护器内部故障辅助报警接点动作，进行报警。同时保护器插头上的故障指示窗口变为红色，指示保护器内部故障。
a)正常状态测试：用万用表的电阻档测试辅助接点11、14,正常应为断开状态，测试辅助接点11、12,正常应为导通状态。
b)模拟报警状态测试：将保护器插头拔出，模拟内部故障报警，插头拔出后，辅助接点11、14应为导通状态，11、12应为断开状态。
