一、基本参数
■ 矩阵切换器是一款高性能的内嵌智能控制的专业切换设备，用于将各路音视 频输入信号同步切换到音视频的任一输出通道；
■ 采用了独特的处理方式，大大提高了设备的切换速度。支持多种控制方式， 可灵活操作切换器，广泛应用于广 播电视工程、多媒体会议厅、大屏幕显示工程、电视教学、指挥控制中心等 场所；
■ 接口带宽 3.4Gbps（总带宽 10.2Gbps），支持最高分辨率： 3840x2160P@30;
■ 支持 HDCP1.4 修订版，提供了杰出的安全和数字内容保护能力；
■ 支持快速切换操作；支持红外遥控远程控制 ;

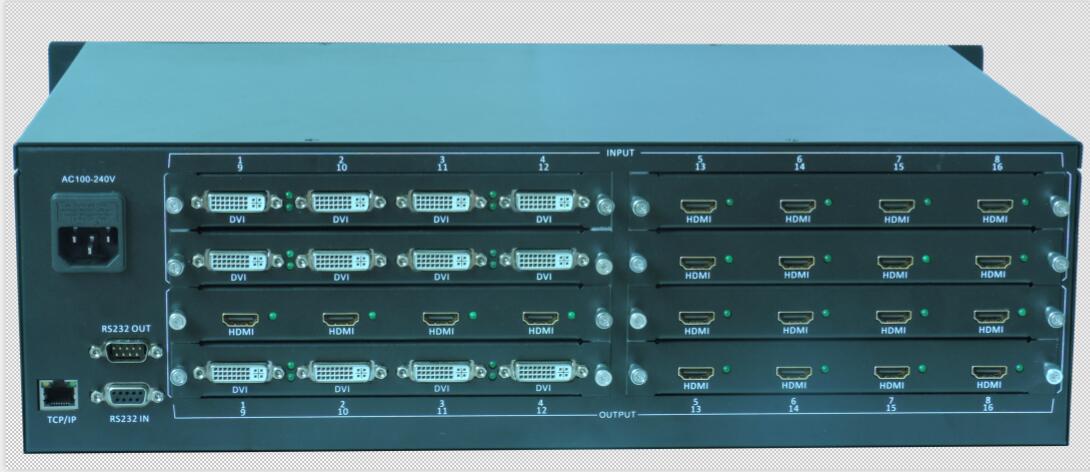

■ 输入输出板卡支持插卡功能，可现场热插拔；
■ 支持基本的矩阵控制指令和基本矩阵功能；
■ 具有掉电记忆功能，带有断电现场保护功能；
■ 控制方式灵活，支持串口版和网络板可选；
串口版具有按键面板和遥控操作，提供 2 路标准RS-232 通讯接口和RJ45 端口，兼容各种环境，方便用户与各种远端控制设备配合使用；
网络版具有按键面板和遥控操作，提供 2 路标准RS-232 通讯接口和具有TCP/IP功能RJ45 端口，兼容各种环境，方便用户与各种远端控制设备配合使用；
■ 内置国际通用电源，支持AC100-240V输入；
■ 兼容标准19英寸机柜的全金属机箱。

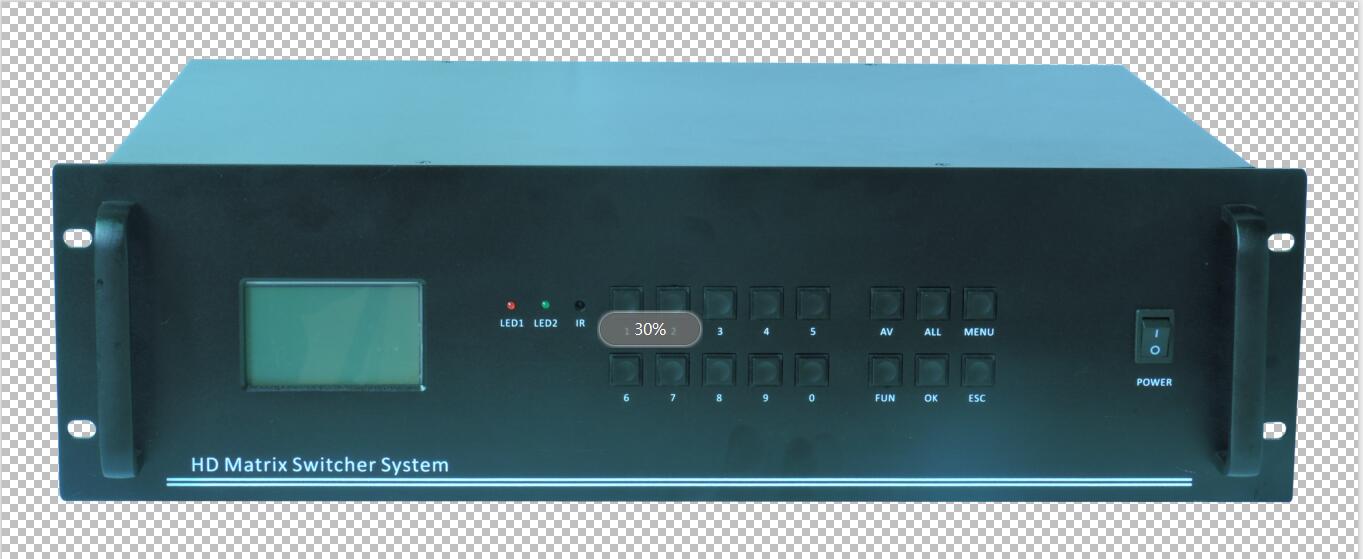

■ 支持用户自定义矩阵前面板液晶屏待机 LOGO（针对具有液晶面板型号的矩 阵） 以及控制软件。
■ 支持 HDCP 可以解蓝光 DVD 等等之类的相应设备。
二、通讯控制参数协议
1. 网络控制参数
1.1.查询IP 指令:HWC
HNW192.168.1.172,6800,255.255.255.0,192.168.1.1,54.82.52.115.119.23
1.2.复位操作 指令:HWR
1.3.设置IP 指令:HWS
如: HWS192.168.1.172.255.255.255.0.192.168.1.1
设置完IP后,上位机通讯需要重新配置后并重新连接,才能正常通讯控制.
1.4: 端口号支持:四个 6800 / 6900 / 7000 / 7100
2. 串口控制参数
波特率设为 9600，8 位数据位，1位停止位，无校验位，通信方式：异步半双工串行通讯。
3. 通讯控制协议
以下协议支持所有型号的矩阵，包括 VGA 系列、DVI 系列及 HDMI 系列：
例: 1D1V1,2,3.
当ID为0时候.可以通用所有矩阵. ID取值0~99.
把矩阵ID为1的矩阵, 输入通道1依次切换到输出1,2,3通道.
16X16矩阵.
12D12V12,2,14,1.
把矩阵ID为12的矩阵, 把输入通道12一次切换到输出通道12,2,15,1通道.
把一路输入通道切换到所有输出通道
12D01TOALL 把矩阵ID为12的矩阵,把输入通道1切换到所有输出通道
12D12TOALL 把矩阵ID为12的矩阵,把输入通道12切换到所有输出通道
把一路输入通道切换一一对应
调用情景模式
例: 12CALL2 调用矩阵ID为12的情景模式2
保存情景模式
例: 12SAVE2 保存矩阵ID为12的情景模式2
12BUZON 矩阵ID为12 ,蜂鸣器开
12BUZOFF 矩阵ID为12 ,蜂鸣器关
