摄像机内部端口定义：+12V -12V；+地感信号 -地感信号； +闪光灯信号 -闪光灯信号；
+开闸信号 -开闸信号

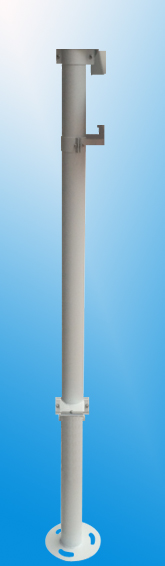

1、总体布线：从控制室（电脑岗亭控制端）各布两条网线和一条电源线至出入口摄像机位置，一组网线为车牌识别相机网络线，另一组作信号线或备用线，
相机网络线采用RJ45水晶头接法，将出入口相机接入到电脑前的交换机端口上
信号线，在外接显示屏时可以使用其中的两芯作为信号线（多余的备用），从显示屏一端接入到电脑后485转换器端口上。
2、摄像机接车辆检测器（地感线圈），将摄像机触发线圈接入到车辆检测器后输出到摄像机地感触发端口，此处车辆检测器可放置于道闸内。
3、摄像机控制闪光灯，将闪光灯控制信号线接入到摄像机闪光灯控制端口。
4、摄像机控制开闸，从摄像机开闸端口接一组信号线至出入口道闸端（道闸的公共和开闸端）
5、摄像机至交接机最后接入电脑，使用网线（RJ45水晶头接法）
6、LED屏通讯接线，从LED屏接线端使用一组（两芯线，也可用网线中的两股替代）信号接入到电脑后端的485转换器端口
7、所有设备通电，闪光灯、道闸使用交流220V，摄像机、显示屏（车牌小显示屏）使用直流12V。
