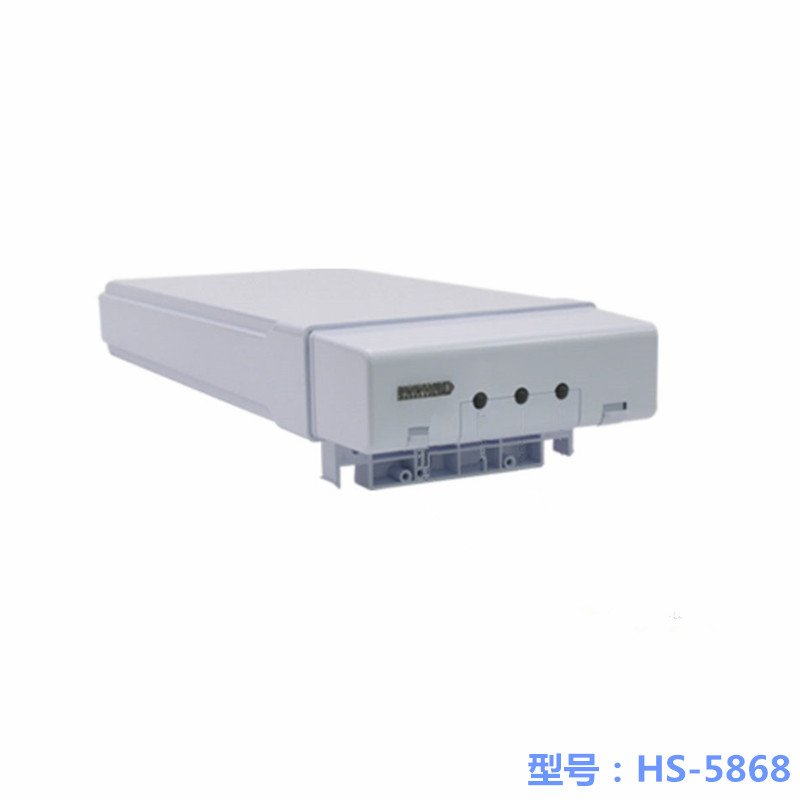

5.8G无线网桥HS-5868是一款经济型的无线传输设备，内置17dBi双极化定向天线，空中速率理论可达300M，点对点传输3公里，实测传输带宽接近100Mbps!
产品描述：
空中速率理论可达300M。点对点传输距离可达3km，实测传输带宽接近100Mbps。
是一款经济型5.8G无线传输设备。
该设备工作于5G频段, 信道资源丰富，具备极佳的频谱效率，抗干扰能力强,拥有先
进的优先级控制，完美支持音视频及网络数据的传输。非常适用远距离无线监控。
支持IEEE 802.11a/n
·防水保护设
数据连接
最大接入用户数量（理论值）
加密
100
实际接入并发数
TCP协议下，每个AP上传下载的带宽384Kbps to 768Kbps
UDP协议下，每个AP上传下载的带宽2Mbps
WPA2-PSK
40
20
发射功率 & 接收灵敏度
发射功率
数据传输速率
5GHz (汇总)
HT20 MCS0
25dBm
HT20 MCS7
19dBm
HT40 MCS0
24dBm
HT40 MCS7
19dBm
接收灵敏度
数据传输速率
5GHz
HT20 MCS0
-94dBm
HT20 MCS7
-77dBm
HT40 MCS0
-93dBm
HT40 MCS7
-75dBm
·Atheros 560MHz 处理器
·高达26dBm（500mw）输出功率
·高达 300Mbps 接口传输数据（理论值）
·高灵敏度接收
·内置17dBi@5GHz双极化天线
·支持天线信号校准
·长距离传输支持距离可调
·支持PoE供电
系统信息
处理器
Atheros AR9342 (560MHz)
内存
64MB DDR2
闪存
8MB
网路接口
2个网络接口
天线
一体化设计的17dBi双极化天线
功耗
5 Watts
供电方式
24V PoE
RoHS 支持
Yes
湿度范围
工作湿度: 5% to 95% (非冷凝)
储存湿度: Max.90% (非冷凝)
温度范围
工作温度:-20oC to 70oC
储存温度: -40oC to 90oC
尺寸 (H x W x D)
278.5 x 122.2 x 94.5 (mm)
17dBi@5GHz d双极化天线
增益
17dBi
辐射
定向
频率范围
5.1-5.9 GHz
极化方式
双极化
-3dB 方位波束宽度
水平(端口1): 30 度
垂直(端口2): 33度
水平波束宽度(定向赋形)
水平(端口1): 17 度
垂直(端口2): 17 度
隔离
-40dB (Max)
前后比
-30dB (Max)
驻波
水平(端口1) : < 1: 1.87; 垂直(端口2): < 1: 1.55
交叉极化隔离
-28dB (Max)
旁瓣
<-12dB
增益曲线
回波损耗和隔离度图
极坐标图 (At 5.6GHz)
H-Pol Azimuth (Port 1 - H)
H-Pol Elevation (Port 2 – V)

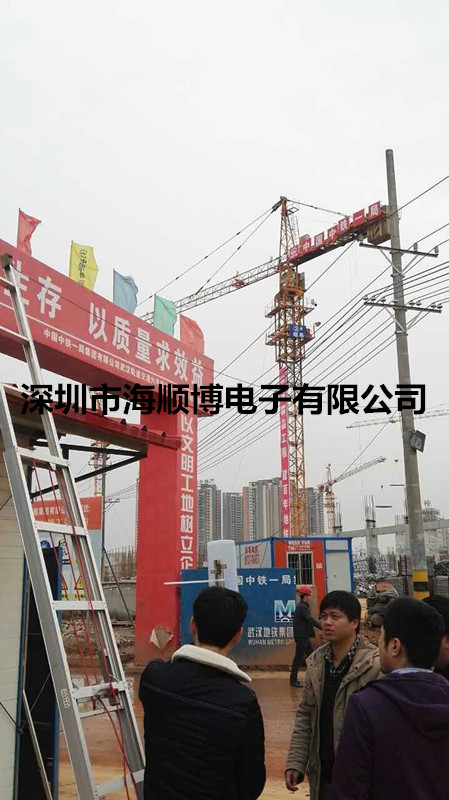

应用案列
V-Pol Azimuth (Port 2 – V)
V- Pol Elevation (Port 1 – H)
