消防验收烟感器独立式JTY-GF-TX6190

型号：JTY-GF-TX6190
品牌：泰和安
认证：ＣＣＣ，消防检测报告

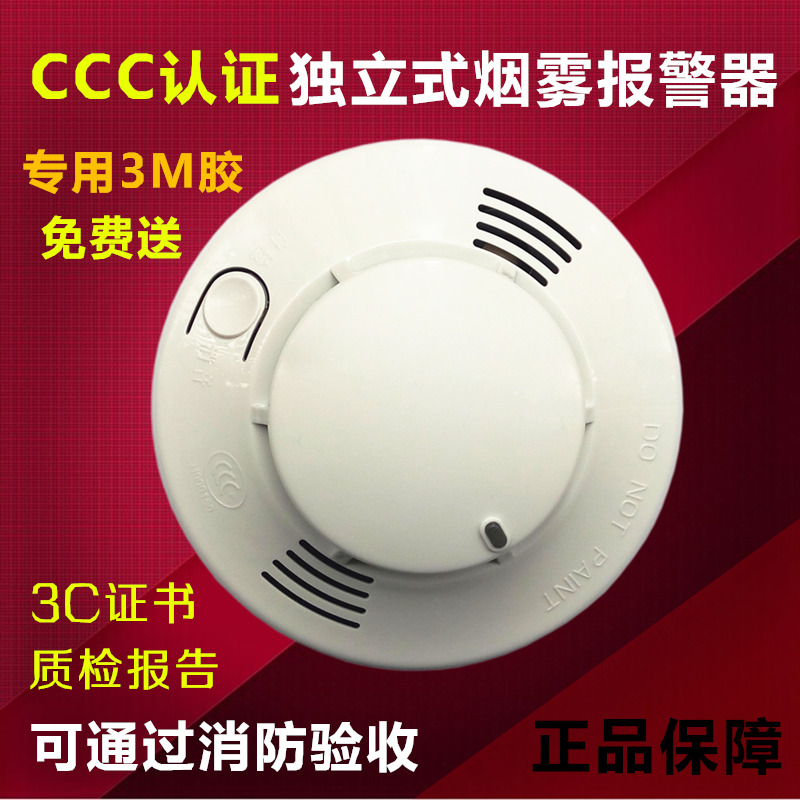

泰和安独立式光电感烟火灾探测报警器

泰和安JTY-GF-TX6190消防正品CCC独立式烟感，消防验收可通过，可提供消防检测报告、3C证书。最多可

以十只烟感联动报警，一个烟感报警其它全部报警，组成小型火灾报警系统，安装简单，性能可靠，灵敏

度好，证书齐全，工厂、商场、超市、酒店、网吧、学校需要消防验收的推荐使用。

一、特点：
1、报警器具有自动补偿功能，对于一定程度上因为外部环境（温度、湿度、灰尘、静电等）因素的变化

而引起的性能漂移，可自动进行补偿，提高了报警器的可靠性。
2、报警器具有自检功能，自检时发出声、光报警信号。
3、报警器具有故障状态、报警状态、电池欠压状态的提示功能。
4、报警器具有互联报警功能。

二、技术指标：
工作电压：DC3V（2节AA1.5V碱性LR6电池）
报警声响：大于80dB（正前方3m处，A计权）
监视电流：＜12uA
报警电流：＜28mA
外形尺寸：直径：110.0mm 高：60.0mm（含底座）
执行标准：GB 20517-2006
温度：-10℃～55℃
输出容量;***多联网数量为10只报警器
相对湿度：≤95%RH，不凝露
三、安装与布线：
1、检查
a) 安装前应首先检查报警器外壳是否完好无损，标识是否齐全；
b) 若需联网使用，则在安装前按如图20所示剪切电池盖
2、安装
本报警器采用两种方式安装：一种是采用底座预埋盒明装方式安装，安装图如图 18 所示，另一种是直

接将报警器底部安装在屋顶上，安装图如图 19 所示
a）底座预埋盒明装方式安装
按图 18 所示，用M4 螺钉将底座固定在预埋盒上。安装孔距如图 20 所示。
将报警器底部三个凸出的卡扣与底座定位卡槽，待卡扣进入卡槽且报警器与底座吻合后，用力顺时针方

向旋转，直至到位锁定。

b) 报警器底部直接安装：
按图 19所示，用M4 螺钉将报警器底部固定在屋顶上，安装孔距如图20所示。

3. 联网布线
若报警器需联网使用需接线，首先将电池盖按如图20所示剪切，然后将报警器插头端子线紧插接在相应端

子上（如图22所示），再用电缆线将需联网的一个报警器的接线端子红线与下一个报警器的端子红线相连

，一个报警器的端子黑线与下一个报警器的端子黑线相连，红线与黑线不能接反，需分极性。联网后，当

其中一只报警器报火警时，与其联网使用的其他报警器均会发出报警声，同时报警器指示灯随报警声快速

闪亮。

布线要求：采用截面积≥0.5 mm2的RV 电缆线穿金属管或阻燃管敷设。

四、注意事情：
1.勿将报警器安装在温度高、油烟大的地方，并应保持报警器周围环境清洁；
2．请避免在报警器附近大量使用摩丝、杀虫剂、稀释剂等产生胶状悬浮物的物品，以免影响报警器正常

监测；
3．报警器需联网使用时，接线时一定要注意接线端子红线与黑线不能接反，接线端子处应用塑料套管套

上，避免短路，剥线时金属部分不要裸露太长；
4．报警器应在室内装修完后再安装，以免报警器受到污染；
5．该产品为家用光电感烟火灾探测报警器，火灾时能发出声光警报但不能灭火；
6．使用双鹿1.5V5号碱性干电池，型号为LR6/AA，电池容量大于2000mAh。若使用不合格的电池，可能会

损坏探测报警器，电池须一年更换一次。

更多详情欢迎来电咨询，订购！
