2.4G无线模块 无线收发模块
JF24D-B
【产品优势】
远距离 小体积 低成本 高性价比 收发一体 双向数据传输 稳定可靠
【应用范围】
无线数据传输，无线遥控，无线遥控玩具，自动化数据采集系统；家庭电器智能控制；工业无线自动控制；无线自动抄表。
【性能参数】
|
频率范围：2397-2483 Mhz |
工作电压：3.2V（2.5-3.6V） |
|
输出功率：18dbM （3.2V） |
调制方式：GFSK/FSK |
|
发射电流：80mA (3.2V，连发) |
最大速率：1M |
|
接收电流：27mA |
接收灵敏度：-100dBm |
|
休眠电流：3.5uA |
参考距离：大于200米（数传） |
|
天线接口：2.4G/50欧外置天线 |
编程接口：SPI 接口 |
|
网络拓扑：星型网络结构 |

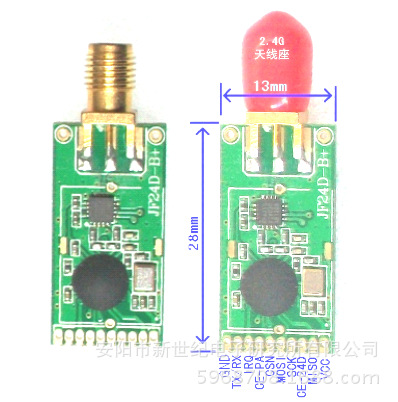

模块尺寸：2X13X28mm（厚X宽X长） |
【模块安装及天线接口】
JF24D-B 引脚焊盘可以直接焊在主板上，也可以插入排针焊接固定在主板上。模块标配天线为2.4G/50欧2db简易天线，直接焊接在天线接口。也可以安装标准天线座，自配高增益天线增加收发距离。模块天线端二侧预留二个安装孔便于用排针固定天线座，排针要接地减小高频阻抗。如果用简易天线，可以将模块垂直插焊在底板上面，天线垂直向上。
