东智睿高清HDMI DVI系列切换矩阵采用美国进口ADI主控芯片。专门针对计算机高分辨率HDMI DVI数字图像音频信号的传输切换而设计的高性能宽带智能矩阵开关设备，在强大的ADI4.25G带宽切换芯片和输入MCU芯片的支持下可以充分的将多路输入信号任意选择一路或多路分别输出给一路或多路显示设备。更快的通道切换速度，切换延时≤100ns。HDMI电脑数字信号矩阵切换器具有高达4.25Gbps的带宽，可兼容支持HDMI DVI信号：480p，720p，1080i，1080p和1920x1440分辨率，可在此信号模式下使信号传输衰减降至最低，提供良好的高清晰表现表现，保证了图像信号能高保真地输出。该系列产品可广泛应用于大屏幕投影显示工程、多媒体教学、报告厅、指挥控制中心、酒店、多媒体会议室等场合。

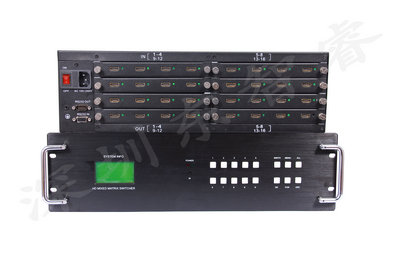

1.东智睿高清插卡式高清矩阵采用4路一张板块，可支持项目现场更换拔插输入输出板块，同时兼容HDMI DVI两种信号混插。方便扩展维护，灵活配置输入输出路数。
2.兼容HDMI1.3，支持HDCP高带宽数字内容保护技术。输入信号丢失LED指示，支持蓝光DVD等矩阵管理。
3.HDMI DVI输入板块自带数字均衡调整电路、信号放大IC以及可独立处理信号MCU，输出板块自带信号预加重增益电路。使信号能进行更长距离传输，输入加输出都可超过40米距离（不需配带芯片的HDMI线）
4.采用国际标准机架式金属机箱，高档全铝拉丝前面板。配有方便操作的控制面板按键以及高档蓝光液晶显示屏，同时可以通过配套的红外遥控和电脑控制软件进行多方位任意切换。
5.采用运行速度更快更稳定的进口ARM处理器控制，保证矩阵系统有效运行；
6.高清矩阵自带断电记忆功能，有效保护了现场原有画面状态情况；
7.矩阵PCB板块采用全贴片SMT工艺，电信级ADI核心数字交换芯片，自带ESD静电保护功能以及强大的抗干扰功能；
8.运用点对点无损传输数字信号方式，保证了高保真的图像信号输出；
9.采用国际标准宽电压输入电源，保证了矩阵系统的稳定性和可靠性。
参数：
增益: 0 dB；
像素带宽: 165MHz, 全数字；
接口带宽: 4.25Gbps；
支持分辨率:高清1080P；
位时钟抖动(Clock Jitter) <0.15 Tbit；
位上升时间(Risetime ) <0.3Tbit (20%--80%)；
位下降时间(Falltime) <0.3Tbit (20%--80%)；
最大传输延时 5nS(±1nS)；
切换速度： 210 ns(最长时间)
信号类型：全数字 T.M.D.S. 信号
接口： HDMI接口或DVI-D母接口，音频同步切换
信号强度： T.M.D.S +/- 0.4Vpp
最小/最大电平： T.M.D.S 2.9V/3.3V
EDID： 自动读些
阻抗： 50 Ω
最大直流偏置误差： 15mV
最大传输距离：输入加输出大于40米；
控制接口：RS-232双口；
串行控制接口：RS-232, 9-针D型公接口，
波特率：9600,
数据位：8位,
停止位：1, 无奇偶校验位
串行控制口结构： 2 = TX, 3 = RX, 5 = GND
电源：100VAC ~ 240VAC, 50/60 Hz, 国际自适应电源
最大功耗：28w
温度：储存、使用温度: -20℃ ~ +70°C
湿度：储存、使用湿度:10% ~ 90%
