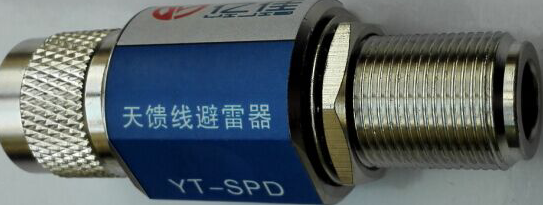

产品用途
·无线调频广播天馈线信号避雷器主要用于沿各种天馈线线路侵入设备的雷电（过电压）防护，如各种无线广播系统；天馈信号设备（GSM、CDMA、WCDMA、CDMA2000、TD-SCDMA等移动通信设备和有线电视等）; 各种射频信号的收、发系统的防雷保护；工控信号无线发射、接收设备的防护；
无线调频广播天馈线信号避雷器产品特点·插入损耗低，通流容量大，采用多级保护；
·内置快速半导体保护器件，响应速度快，残压低；
·核心元件采用国际知名品牌，性能优越，工作可靠；
·节能、环保，安装简便，适用于各种标准接口类型；
·工艺考究，能在恶劣环境下长期工作；
·驻波系数小，工作频率范围宽；
无线调频广播天馈线信号避雷器主要技术参数
|
型号 |
YT-SPD |
||||
|
工作频率 |
0-2500 Mhz |
||||
|
最大持续工作电压Uc |
≤70V |
||||
|
标称放电电流In |
10kA |
||||
|
最大放电电流Imax |
20kA |
||||
|
保护水平Up（8/20μs In） |
≤200V |
||||
|
插入损耗 |
≤0.2dB |
||||
|
驻波比 |
≤1.2 |
||||
|
接头形式 |
N-J/K |
BNC- J/K |
F- J/K |
TNC- J/K |
SMA- J/K |
|
工作环境 |
环境温度：－40℃～＋85℃； 相对湿度：≤95%（25℃）；海拔≤3km |
||||
|
注：产品规格可能不定期更新，请咨询亿佳公司了解详情。 |
|||||
安装、接线
· 无线调频广播天馈线信号避雷器信号避雷器串接在被保护设备与信号通道之间，离被保护设备越近越好；
·安装时两端线路必须分开敷设，不可捆扎在一起，防止二次感应现象发生；
·将防雷器接地线与防雷系统接地排可靠连接，地线力求短、粗、直，以尽量缩短雷电流路径；
·安装接线完毕，检查接线正确牢固后，即可投入使用。
使用、维护
·无线调频广播天馈线信号避雷器无需特别维护。应定期对防雷器进行检查，特别是在雷雨季节前及整个雷雨期;
