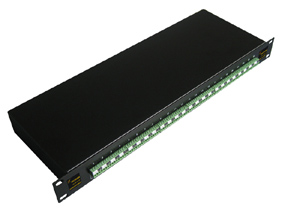

机架式交直流防雷箱
■型号说明
LKX    -AC/DC    -2P
    |              |              |              2P：接口类型
    |              |                            AC/DC：交直流
    |                                            雷科星
■产品用途
机架式交直流防雷箱适用于多路交流或直流线路集中保护，主要用于沿交流或直流线路侵入设备的雷电（过电压）防护。
■产品特点
●通流容量大，采用多级保护。
●内置快速半导体保护器件，响应速度快，残压低。
●核心元件采用国际知名品牌，性能优越。
●节能、环保，安装简便，适用于各种标准接口类型。
●插入损耗低，确保线路畅通。
●驻波系数小，工作频率范围宽。
■    技术参数
名称    型号    规格    接口类型    标称通  流容量In(kA,  8/20μs)    最大通    流容量Imax(kA,8/20μs)    工作
电压(VAC/DC)    限制
电压
(V)    额定
功率（W）    响应
时间(nS)    漏电流0.75U  1mA    (μA)    工作            温度    (℃)
机架式交直流防雷箱    LKX-AC/DC-2P    8口12-220V    2P    5    10    12-220    30-350    200    ＜25    ≤20    -40～
+85
    LKX-AC/DC-2P    16口12-220V    2P
    LKX-AC/DC-2P    24口12-220V    2P
■安装说明
●  本产品为串联连接方式。
●  请选择与被保护设备接口类型相同的产品。
●  产品应与被保护设备的工作电压相匹配，安装时请根据安装示意图所示连接。防雷箱上的“L/+”为火线/正极、“N/-”为零线/负极，PE为地线，切勿接错。
●  防雷箱的IN为输入，OUT为输出，输入端接外线，输出端与被保护设备的输入端相连接。
●  防雷箱的PE线必须与防雷系统的地线可靠连接，连接线要求短、粗、直。
●  防雷箱在使用期间，应定期检测，如果出现故障，应及时维修或更换，以确保设备安全。
