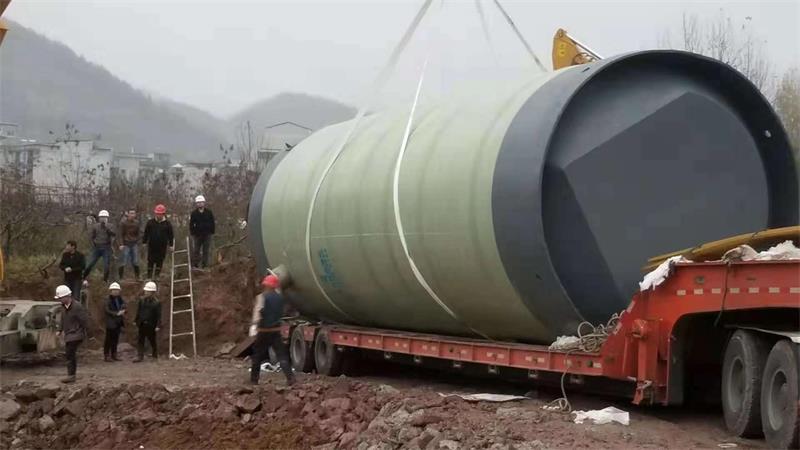

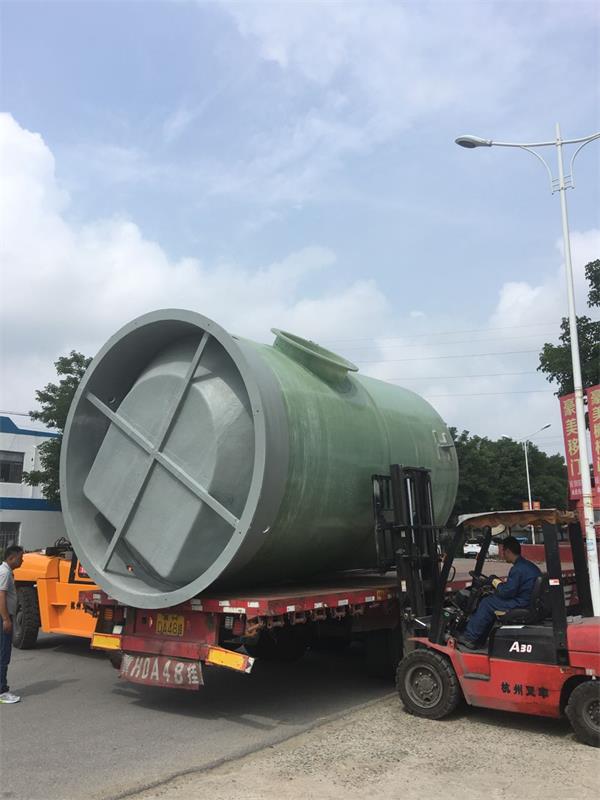

污水提升泵站设计方案
1）污水泵站选址
根据已建污水管网系统竣工资料，需在污水系统最低汇总点处对收集污水进行提升处理。根据对周边用地协调，拟建泵站位于现状河道之间的绿化带（范围40×25m），规划占地约1000m2，远期设计规模1.5万m3/d，近期设计规模0.75万m3/d。
2）泵站形式
污水提升泵站的泵房形式为埋地式，暂定沉井施工。
3）主要设备选用
本工程污水泵站按潜水泵站设计。
①污水泵（潜污泵）
a.设计流量
污水泵站设计流量按最高日、最大时流量计算。
b.水泵全扬程
水泵全扬程H：计算公式为
H≥HST+span+span+span
式中：HST——水泵静扬程（m）
span——吸水管水头损失（m），一般包括吸水喇叭口、直线段、90度弯头、渐缩管、闸门等；
span——出水管水头损失（m），一般包括渐扩管、闸门、止回阀、、90度弯头（或三通）、短管、直线段等；
span——安全水头（m），估算扬程时可按0.5-1.0m计。
泵站设计规模1.5万m3/d，设计进水标高-0.80，设计水位-1.0，最低水位标高-2.5，出水标高10.0m（隧道中管中标高）。
泵站压力出水管总长约1.9km，出水压力管设计管径DN500mm，设计采用给水PE管。
泵站提升静扬程12.5m，经管道水力计算压力管道起点至最不利点的水头损失约2.1m（局部水损系数按15%沿程水损计），泵站内部水头损失约0.25m，安全水头1.0m，设计泵站提升扬程取16.0m。
根据设计流量及计算水泵扬程，本工程选用潜水排污泵（3用1备），参数：Q=180m3/h，H=16.0m，N=11.0kW。
②格栅除污机
为便于管理，本设计采用YSG2-20X10型粉碎式格栅除污机2台，N=3.0kW，近期1用1备，远期2用。 ③其他设备 a.泵站设电动葫芦2台，起升高度18m，起重量1t；
b.泵站设高性能缓闭止回阀和闸阀3个：设DN400闸阀4个，DN400止回阀4个。
c.电磁流量计：泵站设DN500电磁流量计1台。
d.手动闸门（配手动启闭机）：泵站设置2台MXF-800进水闸门，1台MXF-800事故闸门。

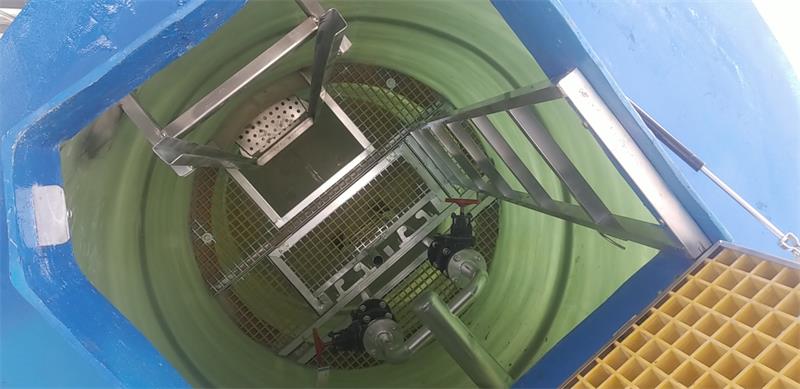

4）泵站平面布置
泵站大门通向北侧，泵房主要由进水井、集水池、格栅井和出水井四个部分构成，为降低泵站运行时的噪音污染及减少臭气对周边环境的影响，泵站周围空地将全部绿化。
按“一”字型布置，污水泵间距1.2m，集水池水泵上空设，2台1t电动葫芦用于吊装设备（格栅及水泵上方各1台）。
