一体化泵站的概述

在污水排放过程中很多地方污水因地势高低的问题不能自流到市政管网，一体化泵站是我公司自主研发生产的，用于解决这一问的智能化设备。一体化泵站筒体采用新型缠绕玻璃钢、玻璃纤维增强复合材料，内设压力管道、自耦式潜水排污泵、平台爬梯以及提篮格栅或粉碎性格栅。一体化泵站设备全部在厂组装完成，是真正的交钥匙工程。

一体化泵站的特点

1、使用寿命长，筒体采用先进的耐腐蚀材质强化玻璃钢机械缠绕成形，使用寿命不低于30年。

2、自动化程度高，可实现异地监管，维护人员可随时通过移动短信或互联网了解泵站的运行参数，在网络上随时对泵站的运行参数进行修改。

3、安装方便，一体化泵站的组装全部在厂内完成，组装完成后可直接运送到工地将进出口水管对接好，接好电源，由厂内技术人员调试运行是真正的交钥匙工程。

4、泵坑采用CFD流体学设计，具有流态好，无堵塞，自清洁功能。

5、维修方便，水泵采用自耦式潜水排污泵配备导轨提链，人员不必进入筒体内就可将水泵从筒底吊入吊出，对于维修人员来说安全方便。

6，成本低可二次吊出使用，筒体内部流态好，密闭无臭味，符合环保要求，占地面积小，成本节约20%~30%，相对于传统混凝土泵站，一体化泵站可实现二次吊装使用，节省成本。

一体化泵站的应用范围

1、住宅小区、饭店、学校、工厂或农村社区等场所的废水、污水收集与输送；

2、城镇污水处理厂污水的收集与输送；

3、城区低洼地区雨水的收集与输送；

4、市政污水管网的建设与改造；

5、老泵站的改造与扩建；

6、湖泊的水体循环；

7、重力流管道系统成本过高时（比如深度过大）；

8、长距离管道输送是更加经济的方案时；

9、向高层建筑输水；

10、河流和湖泊水系。

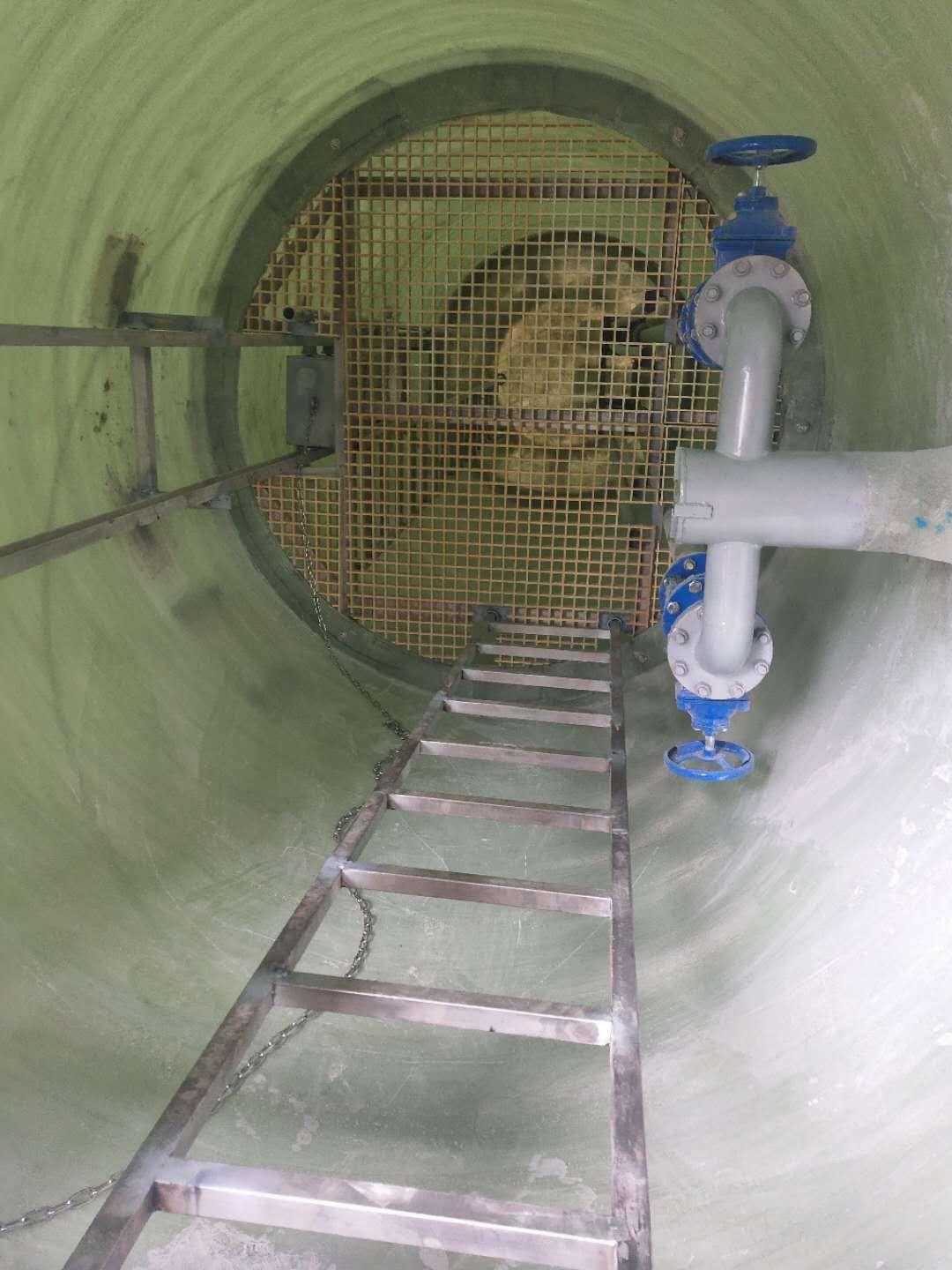

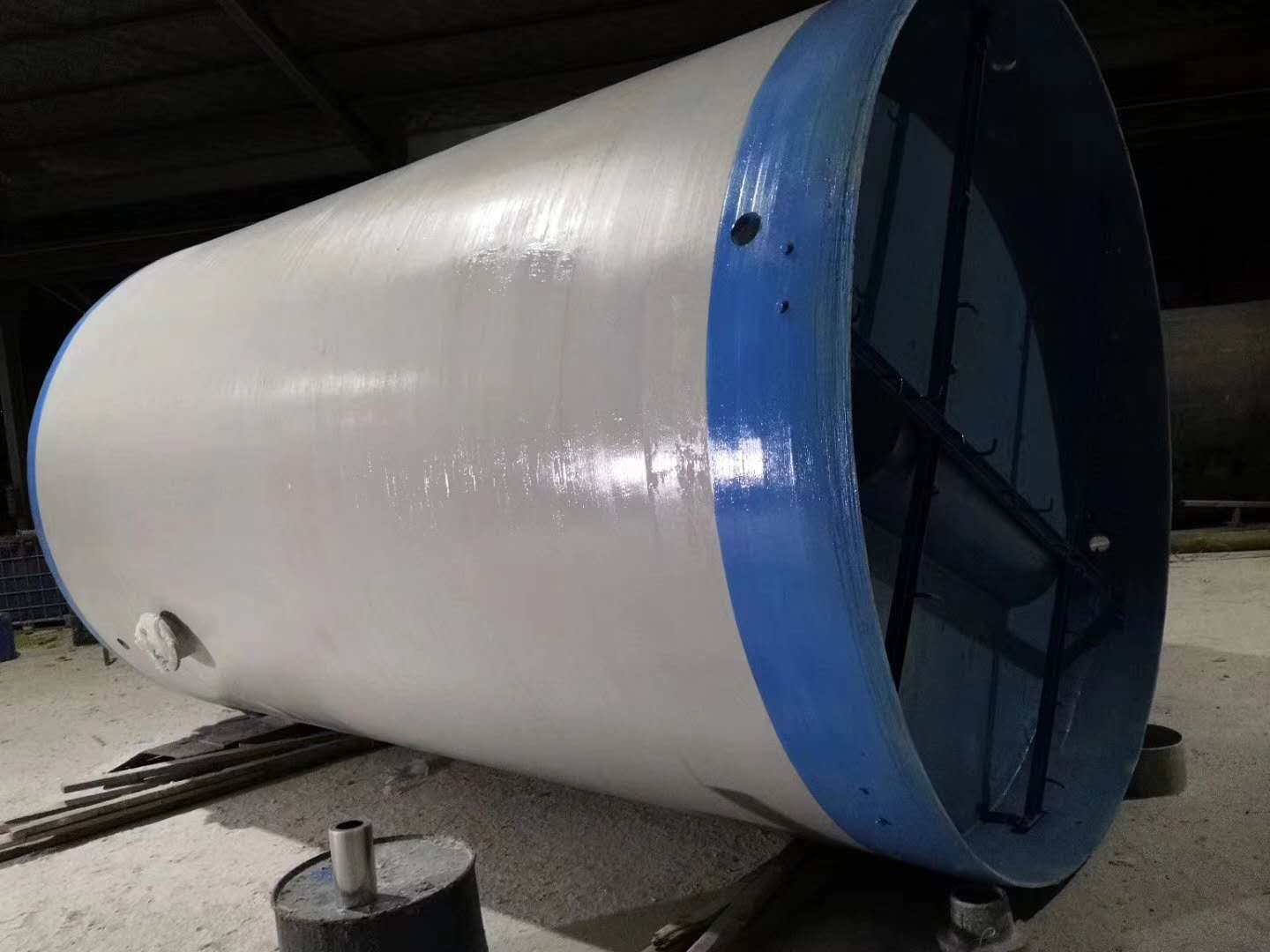

一体化泵站产品图

一体化泵站结构图

以TYBZ-100-7-20为例

一体化泵站主要配置表

一体化泵站选型表

一体化泵站订购注意事项

1、由采购方提供一体化泵站设计所需数据，水流量、水泵数量、扬程、进出口地面标高等，由我们进行设计最后客户签字确认。

2、对于比较重要的地方，采购方务必提供加工图纸，一般情况都是按图纸定做的。

3、组装完成由我们运送至工地，不负责二次吊装，另技术人员现场指导安装并完成调试。

一体化泵站安装施工步骤

一体化泵站的安装步骤：泵坑开挖——浇筑水泥地基——吊装——安装井筒——管道接口连接——回填。

泵坑开挖：必须按设计图纸开挖，并制定开挖方案，在开挖时要密切关注基坑的安全。泵坑底部必须是干爽的，不允许有水，如有，必须采取适当的降水措施。采取合适的基坑维护方式，避免泵坑坍塌。坑底要挖平，如果有需要，铺上一层无石卵石层，用夯实机压实，压实程度达到93%的压实试验结果。泵坑开挖结束后，确认泵站进出水管连接管以及电缆等现场条件具备，才能进行泵站安装。

浇筑水泥地基：水泥地基必须是水平位置，安装在水泥地基上的地脚螺栓要先于泵体的放置。底板的上平面必须打磨光滑。地脚螺丝在一圈内均匀分角度安装。水泥地基上安装的地脚螺栓最少要用4个，地脚螺丝要均匀安装。水泥底板尺寸应满足泵站抗浮的需要。

吊装：用升降套索把泵站井筒从水平位置起吊到垂直位置。在这个工作阶段，为了安全起见以及对预制泵站筒体的保护，壳体上的吊钩是不允许使用的。垂直起吊集装式泵站井筒，垂直起吊的时候，要把重量均匀分配到4个吊钩上。起吊时，可使用横木来保证吊绳垂直。用起吊套索或吊绳来保护泵站和泵盖以免夹坏。

安装井筒：清洁水泥底板表面，确保安装面和泵站安装之间没有泥土等杂物。用起重吊钩吊起泵站，放在水泥底板上的地脚螺丝圈中间。操作时不要把泵筒碰到地脚螺丝，因为地脚螺丝易碰坏泵筒表面。注意确认罐体进出口方向正确性。检查泵站是否垂直。安装固定支架和拧紧螺母。

管道接口链接：?连接前，要在泵站井筒四周用鹅卵石或者沙子回填到连接管的最低面，并压实。进口端安装应检查：管和密封圈必须干净，进水管对准连接处，连接的地脚螺丝要固紧。法兰节要确保密封严实，对准管（无压力），对称均匀紧固。

回填：回填前，要检查泵站没有经受结构性破坏。回填材料一定要是鹅卵石或者沙子，颗粒最大尺寸不能超过32mm，避免回填材料颗粒超过规定的?最大尺寸。在冬季填坑时，要检查回填材料融在一起，一层一层的填，每层不许超过50?cm。坑内的进出水管要压实。回填层到泵罐璧30cm附近，?严禁使用夯土机等设备。顶部的部件要安装在泵站的筑堤，泵站的顶盖要保持在地面的上部。
