板换堵塞主要是物理状态的堵塞，其主要原因在于管网冲洗不干净，造成焊渣、砂石、泥土、保温材料等淤积在板换内，造成堵塞；另一种属于水质不达标，在长期运行过程中，水中的钙镁重碳酸盐遇热后分解为碳酸钙沉淀物及松软无定形的氢氧化镁。这些沉淀物，其中一部分粘结在受热强度较大的换热器受热面上，形成坚硬或松软的水垢，另外一部分则悬浮在循环水中循环流动。当换热器受热面水循环不良，流速较低或成“死水”时，这些悬浮物便沉积在换热器表面上，形成二次水垢。由于水垢的导热系数比钢板的导热系数低10倍～800倍，因此，大大降低了换热器的传热效率，或形成板结，造成板换堵塞。
KFD-524A 不锈钢板式换热器水垢清洗剂
【性能特点】：
不锈钢板式换热器水垢清洗剂为白色固体粉末，由多种有机酸组成，同时配有缓蚀剂、剥离剂、分散剂使得在清洗过程中快速、保护金属免受腐蚀，清洗后垢渣不易沉淀等优点。PH值酸性2.5~3之间，能快速溶解碳酸盐水垢、氧化铁垢。使用安全方便。特别适用于不锈钢板式换热器的应用。
【适用范围】：
主要用于清洗以不锈钢材质的换热器、设备、容器、水系统等。腐蚀率低，除垢安全、彻底。
【使用方法】：
一、
循环清洗方法
1、根据水垢厚度（无法打开时可根据换热能力、使用年限及补充水的处理情况确定）或计算水容量加入。
2、准备溶液槽，耐酸碱腐蚀循环泵，与泵及换热器进出口相对应的内附有钢丝的塑料管，并连接好一个临时的清洗循环回路。
3、加药前建议首先清水冲洗换热器，可将部分污垢及脱落垢渣冲洗出一部分。
4、将清洗剂按3%~10%比例在边搅拌边倒入的方式加入溶液箱，直至药剂全部溶解，开启循环泵进行循环，循环均匀后测PH值，一般情况下2.5~4之间清洗效果明显，同时观测水中浊度（以塑料并取样并记录时间）。如PH值短时间内升高，或清洗过程中气体产生较多证明水垢严重，当PH值达到5时，而水垢没有完全清除时，可采用补充添加的方式。循环清洗时间约为4~6小时。（也可视现场具体情况增减清洗时间）
5、当PH值、浊度趋于稳定不在上升时，可以确定清洗终点，排出废液清水冲洗。
6、加入中和钝化剂，每吨水加入1公斤。加入钝化剂的目的为了使被活化的金属起到保护作用。并在金属表面镀上一层2um保护膜，使设备在运行过程中免遭腐蚀性离子的侵蚀。钝化时间为6小时。
7、清水冲洗干净，打压检查是否有漏点，并及时修理。
8、待用或正常运行。

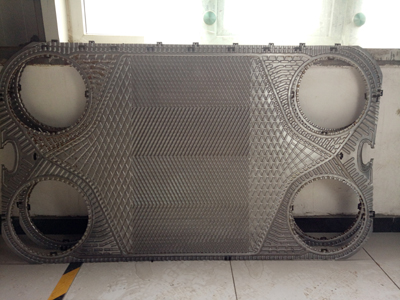

二、 浸泡清洗方法
1、浸泡清洗适宜结垢严重，设备已出现漏点的换热设备。
2、首先准备耐腐蚀的溶液槽，最好一定大于换热片。
3、将换热器每片拆除，胶垫拆除。
4、同上比例将清洗剂加入溶解，放入需清洗的换热片进行浸泡。目测水垢完全溶解剥离后清水冲洗干净，并做钝化。
5、全部完成后，将换热器涂沫胶水，更换胶垫并粘牢。（视现场具体情况确定是否更换新胶垫）以不漏水为主。
6、将每片换热片成对安装复原。安装时保持两侧力度一致。
7、打压检漏，待用或正常运行。
【注意事项】：水垢较厚时清洗剂用量可补充添加，保持最佳清洗效果，加温至30-40℃清洗，可使除垢时间缩短至2-3小时。
【包装贮存】：
不锈钢板式换热器水垢清洗剂25kg袋装，避光通风处保存。有效期2年。使用时不慎溅到破损皮肤上应及时清水冲洗。
北京凯富顿科技承接清洗服务，拆卸式清洗、循环式清洗。
898995850
