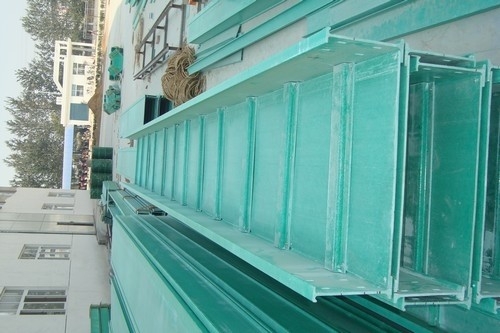

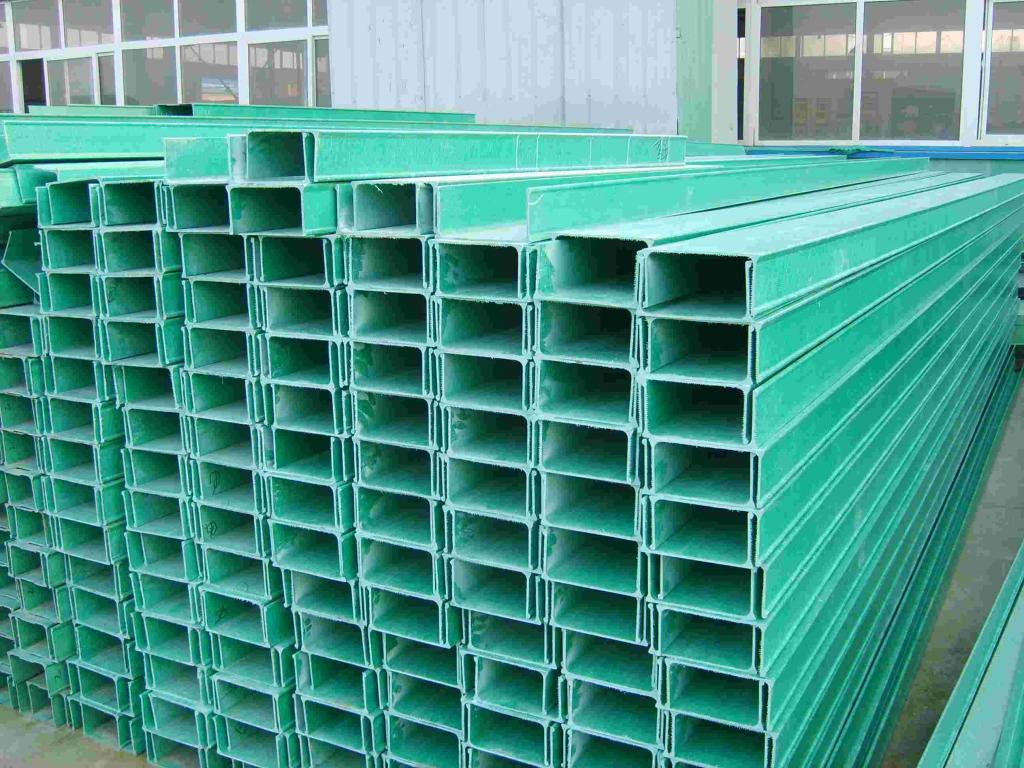

玻璃钢电缆桥架设计公式

电缆桥架的设计使用都是有一定的公式可循的，下面介绍下具体的公式：
在设计计算中，若电缆桥架的实际载荷量用G总表示：
则：
G总=n1g1 n2g2 n3g3 ……
式中：g1 g2、g3……分别为桥架内各种规格型号电缆的单位长度重量。单位为(kg/m)n1、n2、n3 为同型号规格电缆的根数。
在选取时，生产厂提供的电缆桥架允许载荷量应该大于实际载荷量G总。当电缆桥架带护罩在室外安装时，还应计人电缆桥架承受的最大冰雪等载荷的影响。
电缆桥架宽度b的确定是随着电力电缆和控制电缆工作制的不同而有所区别。由于电力
电缆在桥架内一般是单层水平排放，所以其安装桥架宽度b为：
b=n1(d1+k1)+ n2(d2+k2)+ n3(d3+k3)+……
式中：d1、d2、d3……为桥架内各种电缆的外径，单位为mm
n1、n2、n3……为上述同种型号规格电缆的根数。
K1、k2、k3……为上述电缆放置时的间距。其值最小应大于电缆直径的1/4。
一般情况下，控制电缆在桥架内既可以水平排列，也可以堆放。以其桥架内控制电缆总截面s不超过电缆桥架总截面s。的40%为原则。控制电缆的总截面s为：
其中：s1、s2、s3……为桥架内各种控制电缆的截面积(包括护层部分)单位为mm，d3……为桥架内各种控制电缆的外径，单位为mm;nnn……为上述同种型号规格电缆的根数。
