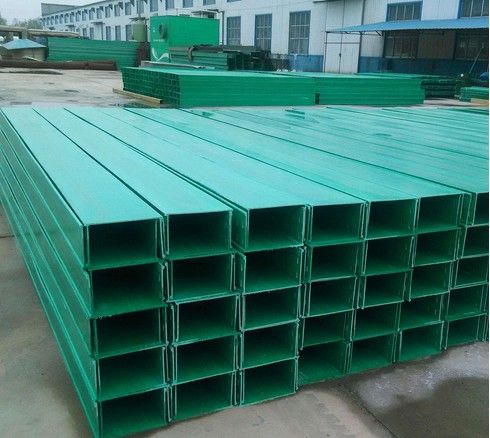

玻璃钢电缆桥架结构形式的选择
- 价 格：
面议 /
米
- 供 应 地：河北省衡水市
- 发布公司：河北久迅环保设备科技有限公司销售二部
- 产品型号：100
- 品 牌：久迅
- 发布日期：2018/7/24 10:21:47
- 联系人QQ：1783373015
详细说明
玻璃钢电缆桥架结构形式：
桥架的选择
A B C D
额定均布荷载（kN/m）
0.5 1.5 2.0 2.5
表2 铝合金电缆桥架的额定均布荷载等级
载荷等级
A A1 B C D
额定均布荷载（kN/m）
0.5 1.0 1.5 2.0 2.5
电缆桥架设计公式
电缆桥架的设计使用都是有一定的公式可循的，下面介绍下具体的公式：
在设计计算中，若电缆桥架的实际载荷量用 G 总表示：
则：
G 总 =n1g1 n2g2 n3g3 ……
式中： g1 g2 、 g3…… 分别为桥架内各种规格型号电缆的单位长度重量。单位为 (kg/m)n1 、 n2 、 n3 为同型号规格电缆的根数。
在选取时，生产厂提供的电缆桥架允许载荷量应该大于实际载荷量 G总。当电缆桥架带护罩在室外安装时，还应计人电缆桥架承受的最大冰雪等载荷的影响。
电缆桥架宽度 b 的确定是随着电力电缆和控制电缆工作制的不同而有所区别。由于电力
电缆在桥架内一般是单层水平排放，所以其安装桥架宽度 b 为：
b=n1(d1+k1)+ n2(d2+k2)+ n3(d3+k3)+……
式中： d1 、 d2 、 d3…… 为桥架内各种电缆的外径，单位为 mm
n1 、 n2 、 n3…… 为上述同种型号规格电缆的根数。
K1 、 k2 、 k3…… 为上述电缆放置时的间距。其值最小应大于电缆直径的 1/4 。
一般情况下，控制电缆在桥架内既可以水平排列，也可以堆放。以其桥架内控制电缆总截面 s 不超过电缆桥架总截面 s 。的 40% 为原则。控制电缆的总截面 s 为：
其中： s1 、 s2 、 s3…… 为桥架内各种控制电缆的截面积 ( 包括护层部分 ) 单位为 mm ， d3…… 为桥架内各种控制电缆的外径，单位为mm;nnn……为上述同种型号规格电缆的根数。
