TDC型整体提升式压缩机成套设备主要由压缩机、垃圾箱总成、活动挡板总成、液压系统、操纵系统、污水排放系统、喷雾降尘系统组成。

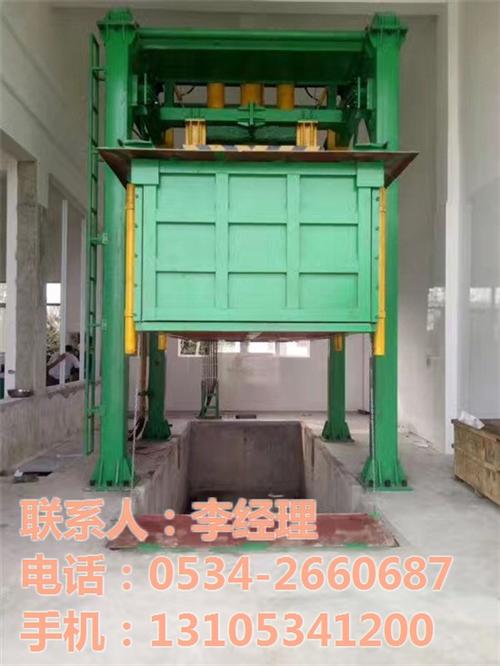

压缩机主要由四立柱框架、压头、压缩油缸和挂箱机构组成，压头与三根串联的压缩油缸采用球铰连接，其支撑臂上装有导向块组，以四立柱为导轨上下移动。每个导向块均可单独调整定位，上下导向块有一定的跨度，消除压头压缩垃圾时可能产生的偏转。挂箱机构安装在压头内，其锁销可与垃圾箱上的挂耳连接，利用压头的升降实现垃圾箱的升降。
设备的可操作性：
设备虽然先进,动作多,但考虑到操作者知识的差异, 许多动作由小程序复合而成,设计的电气控制按钮优化到最少,使操作者易学、易懂、易记。互锁的液压电气设计,防止了因误操作而造成的事故。减轻了操作者的劳动强度和对设备操作的恐惧感。
（1）.喷雾抑尘，除臭系统。并具有间歇性喷洒功能。
（2）.配置清洗垃圾箱体高压清洗机。
（3）.配置自动抽污排污系统。
（4）.上横梁处没有液压自控的防坠安全装置。
（5）.操作台为台式结构，PLC控制。
（6）.所有电器行程开关具有防水防爆功能。
1、液压系统部分介绍：
液压油缸全部为公司自行设计生产，新式结构，其中密封件选用世界品牌美国派克产品，经久耐用。液压元件选用国内品牌华德产品。自行开发的液压系统高度集成，高效先进又节能，故障率低，性能可靠。
2、设备安全措施介绍：
本垂直站有液压、电气、机械三道机构措施保证安全,以防止因设备失灵、操作失误、突然停电等意外情况造成的事故，确保操作者的人身安全。同时有声光报警装置，提醒人员注意安全。
