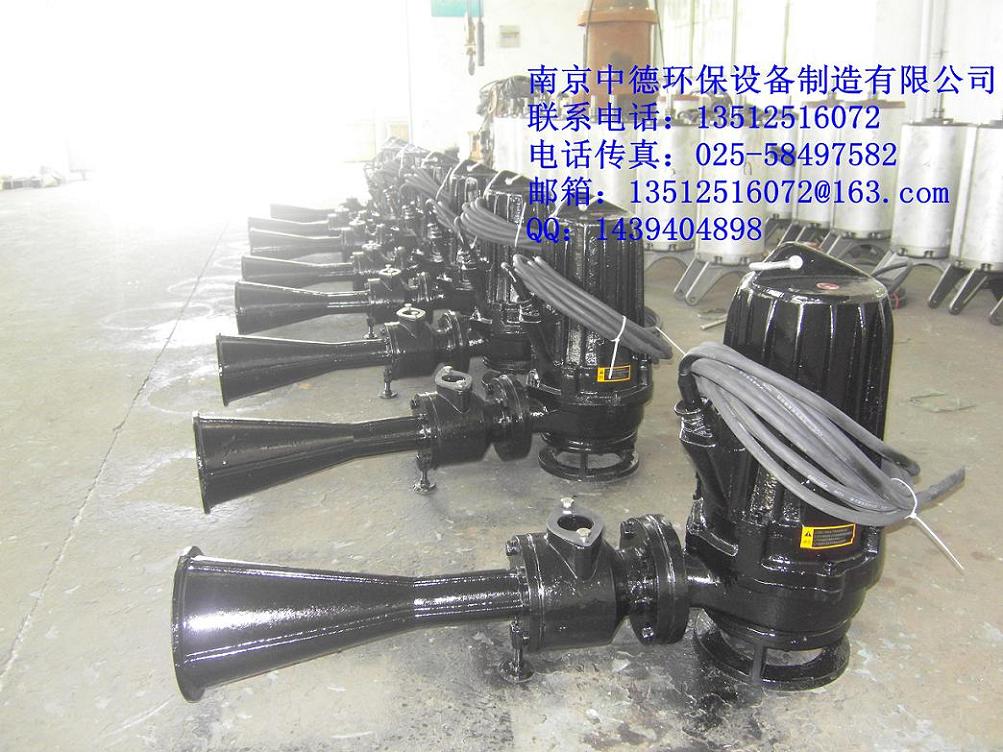

QSB自吸式潜水射流曝气机
QSB自吸式潜水射流曝气机用途及使用范围
3.1 用于污水处理厂曝气池、曝气沉砂池中，对污水污泥的混合液进行充氧及混合； 3.2 对污水进行生化处理或养殖塘增氧； 3.3 介质温度不大于40℃，介质PH介于5-9之间； 3.4 环境温度不高于40℃
技术要求
4.1 潜水射流式曝气机由曝气专用泵、喷嘴、进气管、扩散管、消声器等组成。 4.2 曝气专用泵能够在规定的范围内正常工作，无气蚀发生，运行噪音小于70分贝，运行平稳，电动机具有足够的额定功率。 4.3 曝气专用泵的所有承压零件均作气压试验，试验压力为其设计压力的2倍，但不低于0.2Mpa，历时5min而无泄漏现象。 4.4 曝气专用泵在组装后，进行0.2Mpa气压试验，历时5min而无泄漏现象。
4.5 曝气专用泵喷涂环氧树脂防腐漆，涂层厚度大于300μm，其表面光亮，无砂眼、裂痕等，过流部件采用喷涂环氧树脂防腐漆。4.6 曝气专用泵叶轮、转子作动平衡试验，平衡精度为G6.3级。4.7 不锈钢铭牌牢固地固定在每台潜水射流式曝气机的明显的位置，铭牌采用冲压的数字标志。4.8 每台潜水射流式曝气机的起吊耳置于曝气专用泵的上盖的重心附近，牢固、可靠。
结构特点
5.1 曝气专用泵由潜水电机与水泵直联构成机电一体结构，为立式单级潜水泵。潜水射流式曝气机可采用移动和固定湿式安装系统进行安装，结构紧凑使用方便。
5.2 曝气专用泵的油室和电机腔内设有漏水保护报警功能（4KW以上）。
5.3 曝气专用泵叶轮采用高效无堵塞设计，为大通道叶轮，叶轮为整体铸造，叶轮与轴之间采用内部防松锁定装置，叶轮能方便地从底部抽出。
5.4 曝气专用泵密封环或耐磨衬板固定在泵壳上，能有效地保证叶轮与泵壳之间的密封，密封环或耐磨衬板使用寿命大于15000小时，并能方便地更换。
5.5 电缆电线密封采用特制的硫化橡胶密封头，能方便地进行更换并能有效地密封，电缆线采用YCW型防油橡套电缆，随机电缆长度为10m，或根据用户要求配置。
5.6 曝气专用泵壳采用单蜗壳式，侧向排水，底部吸水，无阻塞设计水力转换效率高。
5.7 曝气专用泵采用机械密封结构型式进行密封，分别处于油室内和泵壳内，确保水泵正常可靠工作，油室具有足够的空间容纳膨胀的油量，并能方便地更换。
5.8 电动机采用鼠笼式感应潜水电动机，防护等级为IP68，湿式安装曝气专用泵定子绕组采用F级绝缘。
6、QSB自吸式潜水射流曝气机主要材质
6.1 曝气专用泵机座、泵壳等用HT250铸铁铸造，具有一定的耐腐蚀性，并能承受一定负荷的冲击。
6.2 曝气专用泵电机轴采用2cr13耐腐蚀材料制造，在结构设计上采取了消除应力集中的措施。
6.3 曝气专用泵的机械密封根据抽送介质情况可分别采用碳化硅／碳化硅、碳化钨/碳化钨、碳化硅/碳化钨材质，机械密封的设计使用寿命为12000小时以上。
6.4 曝气专用泵的轴承采用进口NSK轴承，其累计设计运行寿命可确保在40000小时以上。
6.5 潜水射流式曝气机的静密封采用丁晴-70 O型圈。
6.6 潜水射流式曝气机所有紧固件均采用不锈钢。
6.7 潜水射流式曝气机进气管材质为镀锌。
6.8 喷嘴材质为铸铁。
