一、主要结构及工作原理

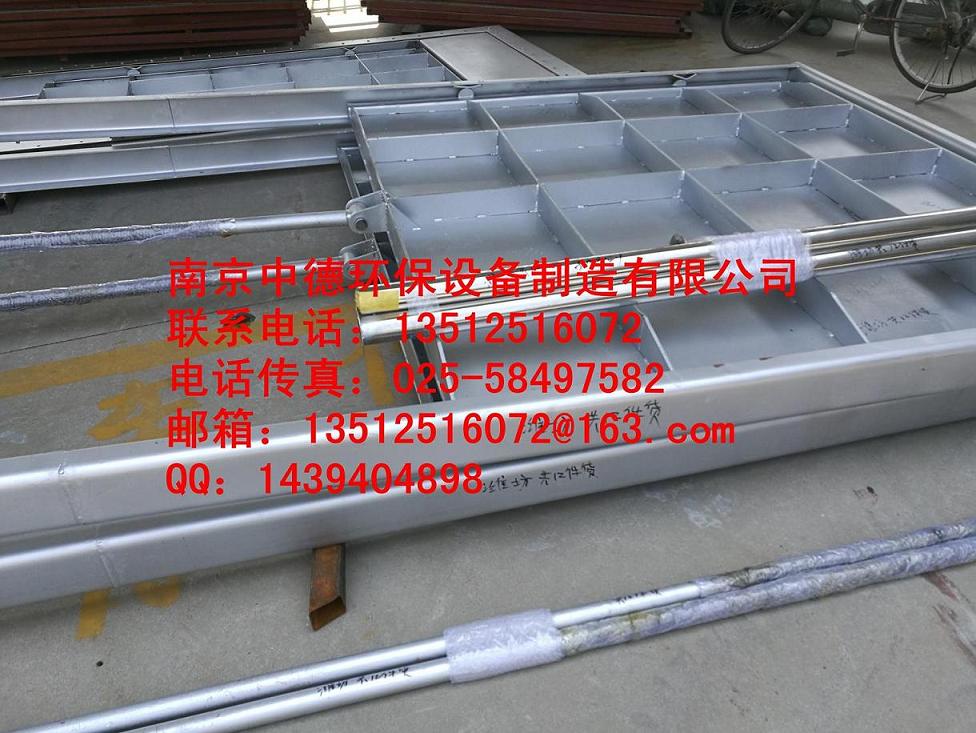

CBZM插板闸门主要由门架、门框、门体、密封止水橡胶、丝杆、启闭装置等部件组成。
1、主要结构
(1) 门框、门架采用钢板在剪板机上下料，在折弯机上折边，在专用工作台上拼装焊接。结构牢固合理，能承受活动载荷，门框保证在受到启闭机重力和启闭力反作用力时不变形。
(2) 门体用钢板加工成方形板，在其迎水面用钢板焊接“井”字形加强筋。确保了门体的不变形。
(3) 止水橡胶采用了优质产品丁腈橡胶，此产品弹性高，止水效果好，耐腐蚀，抗老化。用钢板压条和螺栓把止水橡胶固定在门框边上。
(4) 丝杆采用圆钢精加工而成，其螺纹精度达7e级标准，保证了与启闭螺母的密切配合。
2、工作原理
启闭机带动闸门门体上下运行，达到疏通和截阻水流的作用。
二、主要零部件材质
·门框：304不锈钢
·门架：304不锈钢
·门板: 304不锈钢
·密封面：丁腈橡胶
·丝杆：2Cr13不锈钢
·紧固件：304不锈钢

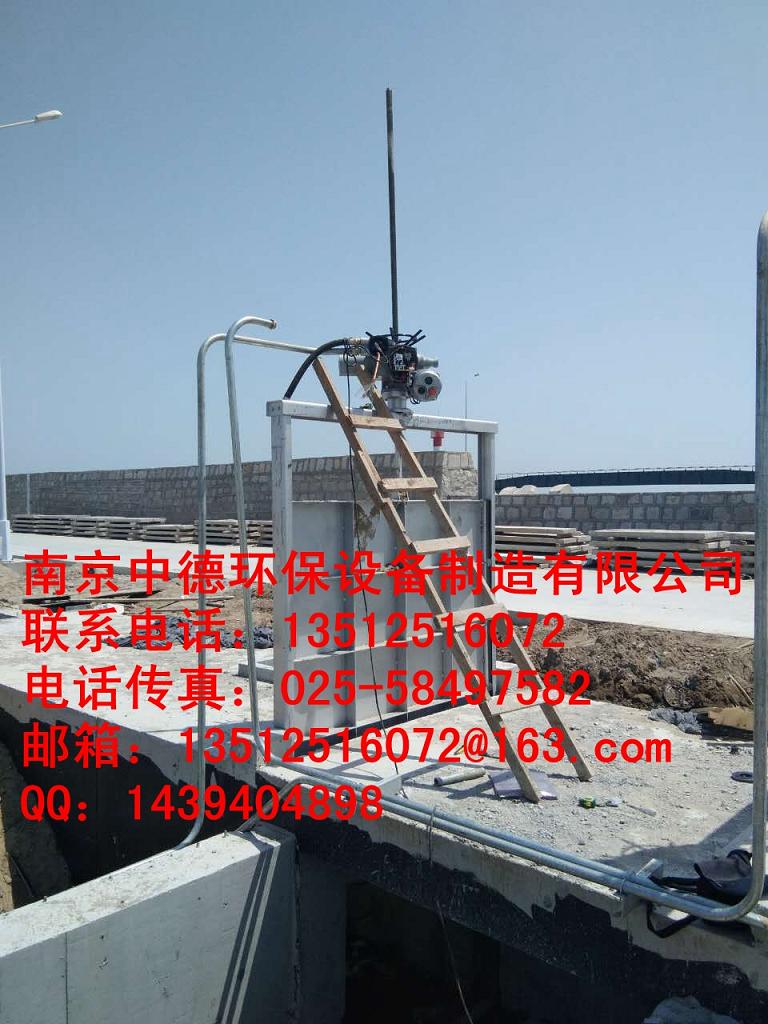

三、手电两用启闭机技术说明
启闭机主要由电动头、机座、护罩等部件组成。
手电两用启闭机采用普通开关型多转式阀门专用电动装置，配以启闭螺母、承重轴承、支座、护罩而成。
电动装置为全封闭结构，适用于户外工作，采用蜗轮蜗杆传动。内设行程限位和扭矩保护装置，行程限位装置由一组计数齿轮和硬触点限位开关构成，当闸门开或关到位时，计数齿轮带动行程限位杆，使硬触点限位开关工作，自动停止闸门开、关动作，当由于某种原因行程限位开关未动作引起扭矩增大时，扭矩保护开关动作，保护启闭装置不受意外损伤。电动装置上另设指针式开度指示器、加热电阻。指针式开度指示器与计数齿轮相连，能够直观地反映出闸门所处开度位置，加热电阻在启闭机工作时自动接通，用以去除电动装置内的湿气，确保内部干燥，保证各电器元件的工作可靠性。
启闭螺母内部加工成梯形螺纹，精度等级为7H，表面粗糙度小于6.3微米，与闸门启闭杆组成一对螺旋付。启闭螺母与电动装置输出端采用牙嵌式连接器，牙嵌式连接器的卡爪间留有间隙，使闸门开闭时的瞬间产生捶击作用，达到捶击启动的目的，增大闸门启闭时的予起力。
铸铁支座呈封闭式柱状结构，用以承受启闭闸门时的重力或支反力，内装承重轴承，外型精美。
护罩由薄壁不锈钢管制成，其长度一般比闸门行程大200mm，一端密封，另一端用螺栓固定在启闭机上部电动装置上，可以有效保护丝杆螺纹免受损坏。
四、电器控制系统
电动闸门自带现场控制箱，现场控箱箱体采用碳钢喷塑材质，防护等级为IP55，具有抗腐蚀、防火阻燃性能好。控制箱具有手动、自动控制功能。每台控制箱上设有手动/自动切换开关、控制按钮、信号灯等，控制箱预留有与自控制系统的输入、输出接口。输入：远控开闸命令、远控关闸命令；输出：手动/自动、开到位、关到位、开关闸过转矩及正常/故障。上述接口均为无源继电器触点。电气控制具有过流、短路过载、过转矩、漏电、接地等保护功能，超负荷、超行程、等故障显示功能。
五、设备的可靠性及耐久性
1、设备无故障运行时间不少于20000小时。
2、整机使用寿命在25年以上。
六、设备的防腐
1、不锈钢部件加工完后对其进行表面酸洗处理。
2、包装前对机加工面按GB4879标准要求做防锈处理。
七、供货范围
·整机供货：包括门框、门架、门体、启闭机、丝杆。
