水流指示器工作原理及用途：水流指示器，用于自动喷水灭火系统，它可以安装在主供水管或横杆水管上，给出某一分区域小区域水流动的电信号，此电信号可送到电控箱，也可用于启动消防水泵的控制开关。
我公司生产的水流指示器系列产品，有带延时电路ZSJZ(A型)和不带延时电路的ZSJZ(B型),每种型号有：50、65、80、100、125、150、六种规格，供不同管道使用，带延时电路的水流指示器，出厂时延迟时间调为30s, 如用户需要其它时间，我公司可按要求供货，连接方法有：管螺纹、焊接、法兰三种型式供用户选择。以上五图分别为螺纹型、焊接型、沟槽型、鞍座型、法兰型。
ZSJZ水流指示器主要技术参数：
①电压： DC24v
②控制容量：10w
③动作流量： 15-37.5Lmin
④额定工作压力：1.2Mpa
⑤延迟时间： 2-90s(可调)
⑥耗电：＜200mA(报警时)
ZSJZ水流指示器安装与维护：
①ZSJZ型〈螺纹式〉水流指示器安装采用丁字管螺纹连接，将丁字管中间螺纹同水流指示器连接，其它两端同管道连接，此产品适用于管径50、65、80三种。
②ZSJZ型〈焊接式〉水流指示器安装采用在预定位置，按产品规格，分别钻孔，然后将水流指示器底座取下焊接在管道上，去掉留在内臂铁瘤，钻孔尺寸80以下规格,钻孔 33mm,100以上钻孔48mm。

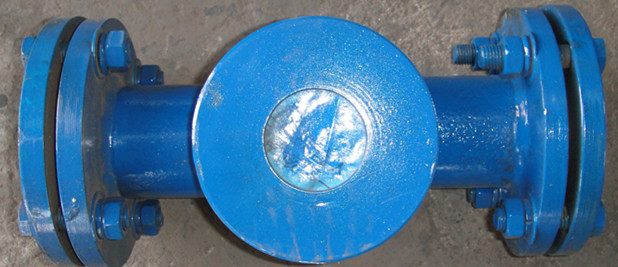

③ZSJZ型〈法兰式〉水流指示器安装采用三通法兰直接同管道法兰连接，适用于管径100mm以上，三通管长度为180mm。
④接线、按线端“+"红线接电源“+"DC24V,"-"端黑线接地线"常开"端黄线接报警系统信号端，"公共点“蓝线为减少引线可同”+"端相接。
⑤连接水流指示器管路，必须保证同前后直管长度不小于管路直径5倍，安装时应保证水流指示器与管道中心水平面垂直，铭牌上的箭头方向应与水流方向一致，水流指示口调试和定期检查，可打开分区未端试验装置，放通水流进行模拟试验，检查水流指示器是否改造，若发现故障、应分别检查水流指示器及报警装置，排除故障，使系统处于伺服状态。
1.水流指示器应安装在消防喷淋管路上，当管路内有水流动时指示器会将信号发送到消防控制中心。通常情况下，管路内的水是充压静止的，只有当喷淋系统动作、喷淋管路出现破损、喷淋系统末端试水阀被打开等情况下，管路内的水才会流动。
2.水流指示器的发送的信号有两个可能：
1：管网哪里可能出现漏水现象；
2：已经发生火灾了，系统在喷水。
3.它可以安装在主供水管或横杆水管上，给出某一分区域小区域水流动的电信号，此电信号可送到电控箱，也可用于启动消防水泵的控制开关。
