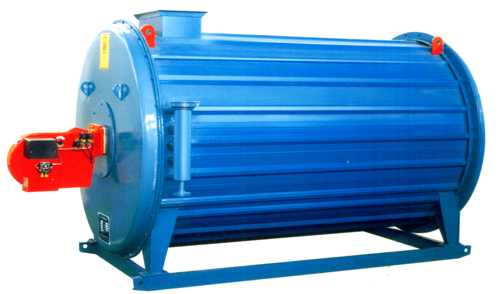

真空热水锅炉的下半部结构与普通锅炉一样，由燃烧室与传热管组成；其下半部装有热媒介，上部为真空室，其中插入了U型热交换器。由于锅炉整体是在负压状态下，故绝对安全。炉内的热媒介，在锅炉运行的全过程中，不进、不出、不增、不减，只封闭在锅炉的真空室内，在锅炉的传热管与热交换器之间传递热量。炉内的热媒介是完全脱氧的纯净水，无腐蚀，无水垢，使锅炉寿命长达20多年；其结构为燃烧加热部分采用优质20#锅炉管，排列成热管束，故称管流式热管锅炉。其优点是大燃烧室，炉压低。而管的组成使其受热面积大，体积小，重量轻，仅似锅壳锅炉的三分之二。而且容水量小，起温速度快，5~8分钟就可达到理想的温度。加之在上部设计合理尺寸连为一体的负压蒸发室，性能稳定，运行可靠，不出现快速上升和下降的问题。由于负压蒸发室空间较大，插入的U型换热器，可根据用户的需求制造。
工作原理
在标准状态下，锅炉的真空度为-76CMHG，锅炉启动后，燃料燃烧产生的热理传给受热面内的热媒水，使热媒水在炉内负压状态下蒸发成蒸汽，这些蒸汽上升与在真空室内的热交换器进行热交换后，变成凝结水回流到炉水中，如此往复进行，其传热过程是利用炉水的相变实现的，炉水的凝结和汽化所传递的是炉水的汽化潜热。同时，对热交换器内工作介质、用途差异、供热温度、输出流量等有特殊要求的，可根据用户需要进行特殊设计，并保证质量按期交货。对被加热含有腐蚀性较强的介质，可将换热器、法兰盘及分水器设计制造成全部不锈钢。对于较大供热场合，可进行多台并联运行，优于单台，其节能效果更佳。整机运行，一机多用，同时供给不同场合的需求，不需加装设置。真空热水锅炉在运行的过程中，炉体的内部压力，始终处于-15CMHG--76CMHG的真空状态下，即使由U型换热器因外界压力产生泄露，或因操作故障在不能超过外界大气压情况下，控制器，水温控制，过热开关，真空压力开关，都将自动切除电源。当压力到0.025MPA时，泄压阀将自动打开，进行排泄压力。由于正宇真空锅炉的控制采用先进技术，水位故障全部自动，低声报警，系统能自动切除电源和告知用户，避免因缺水而造成的损失。
由于特殊的设计结构形成，可一机多用，同时提供多路及不同温差的热水，满足用户中央空调、采暖、卫生热水、高级泳池、宾馆酒店等热水供应的多种需要，也可为各类工矿企业提供工艺用水。由于保温效果好，采用进口燃烧器，适用于海拔高度小于3000米的地区。对于被加热是通过负压蒸汽，间接接受燃烧器的热量。在标准状态下-76CMHG的真空室内的真空度，是随着真空室内的蒸汽压力的提高而下降的；当热媒介的负压蒸汽温度达94℃时，真空度下降到-15CMHG，这时，真空开关启动，停止燃烧的运行；随着热交换器带走热量，热媒介及其蒸汽温度的降低，负压随之提高，随时真空开关启动燃烧器如此往复地循环，达到供热水和供暖的目的。炉内真空室真空度最低为-15CMHG，最高为-76CMHG，始终保持负压状态，保证绝对安全，真空室内的热媒介及其中蒸汽温度可提高到94摄氏度，因此供暖及供热水温度可达80摄氏度以上。锅炉本体与真空室不承受任何压力，而换热器可承受压力。因此，从调试到运行全过程不需要检查，不需要持证锅炉工。
技术参数(一)
|
项 目 |
YZK0.35-
85/65-Y.Q |
YZK0.48-
85/65-Y.Q |
YZK0.6-
85/65-Y.Q |
YZK0.7-
85/65-Y.Q |
YZK1.05-
85/65-Y.Q |
|||||
| 额定发热量 |
MW/h
|
0.35
|
0.48
|
0.6
|
0.7
|
1.05
|
||||
|
Kcal/h
|
30万
|
40万
|
50万
|
60万
|
90万
|
|||||
| 工作压力 |
Mpa
|
-0.02
|
||||||||
| 额定出水温度 |
℃
|
80
|
||||||||
| 额定回水温度 |
℃
|
60
|
||||||||
| 热效率 |
%
|
96(燃料为天然气配冷凝器)、90(燃料为轻油、城市煤气)
|
||||||||
| 水容量 |
L
|
1340
|
2000
|
2400
|
2500
|
3250
|
||||
| 出水口 |
DN
|
65
|
80
|
100
|
||||||
| 进水口 |
DN
|
65
|
80
|
100
|
||||||
| 排污阀 |
DN
|
|
||||||||
| 烟道口 |
mm
|
￠200
|
240*400
|
240*400
|
240*400
|
300*450
|
||||
| 底座尺寸 |
mm
|
2200*950
|
2200*1000
|
2600*1150
|
2600*1200
|
2900*1300
|
||||
| 外形尺寸 |
长
|
mm
|
3025
|
3025
|
3445
|
3445
|
4060
|
|||
|
宽
|
mm
|
1360
|
1360
|
1470
|
1470
|
1580
|
||||
|
高
|
mm
|
1710
|
1720
|
1806
|
1846
|
1976
|
||||
| 运输重量 |
kg
|
2395
|
2580
|
3005
|
3340
|
4510
|
||||
| 燃料消耗 |
轻油
|
kg/h
|
32.4
|
43.2
|
54.0
|
64.7
|
97.1
|
|||
|
天然气
|
M3/h
|
36.8
|
49
|
61.3
|
73.5
|
110.3
|
||||
|
城市煤气
|
M3/h
|
83.4
|
111.1
|
138.9
|
166.7
|
250.0
|
||||
技术参数(二)
| 项目 |
YZK1.4-
85/65-Y.Q |
YZK1.75-
85/65-Y.Q |
YZK2.1-
85/65-Y.Q |
YZK2.8-
85/65-Y.Q |
YZK3.5-
85/65-Y.Q |
YZK4.2-
85/65-Y.Q |
||
| 额定发热量 |
MW/h
|
1.4
|
1.75
|
2.1
|
2.8
|
3.5
|
4.2
|
|
|
Kcal/h
|
120万
|
150万
|
180万
|
240万
|
300万
|
360万
|
||
| 工作压力 |
Mpa
|
-0.02
|
||||||
| 额定出水温度 |
℃
|
80
|
||||||
| 额定回水温度 |
℃
|
60
|
||||||
| 热效率 |
%
|
96(燃料为天然气配冷凝器)、90(燃料为轻油、城市煤气)
|
||||||
| 水容量 |
L
|
3950
|
4920
|
5950
|
7430
|
9250
|
10340
|
|
| 出水口 |
DN
|
100
|
125
|
150
|
200
|
|||
| 进水口 |
DN
|
100
|
125
|
150
|
150
|
|||
| 排污阀 |
DN
|
50 |
65 | |||||
| 烟道口 |
mm
|
300*450
|
300*500
|
350*500
|
350*550
|
400*650
|
400*750
|
|
| 底座尺寸 |
mm
|
2900*1400
|
3300*1500
|
3400*1700
|
3750*1800
|
4070*1900
|
4570*1900
|
|
| 外形尺寸 |
长
|
mm
|
4080
|
4470
|
4510
|
5070
|
5395
|
6000
|
|
宽
|
mm
|
1680
|
1780
|
2000
|
2100
|
2300
|
2300
|
|
|
高
|
mm
|
2098
|
2160
|
2398
|
2550
|
2785
|
2785
|
|
| 运输重量 |
kg
|
5800
|
5920
|
7720
|
9860
|
12930
|
14360
|
|
| 燃料消耗 |
轻油
|
kg/h
|
129.5
|
161.8
|
194.2
|
258.9
|
323.6
|
388.4
|
|
天然气
|
M3/h
|
147.1
|
183.8
|
220.6
|
294.1
|
368
|
441.2
|
|
|
城市煤气
|
M3/h
|
333.3
|
416.7
|
500.0
|
666.7
|
833.3
|
1000.0
|
|
