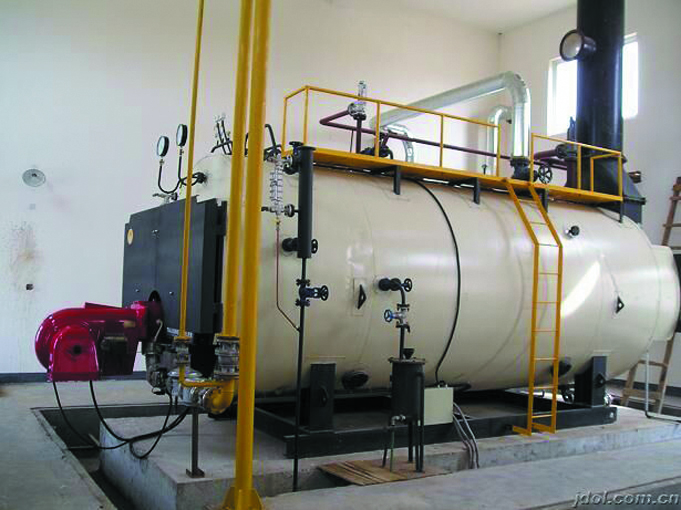

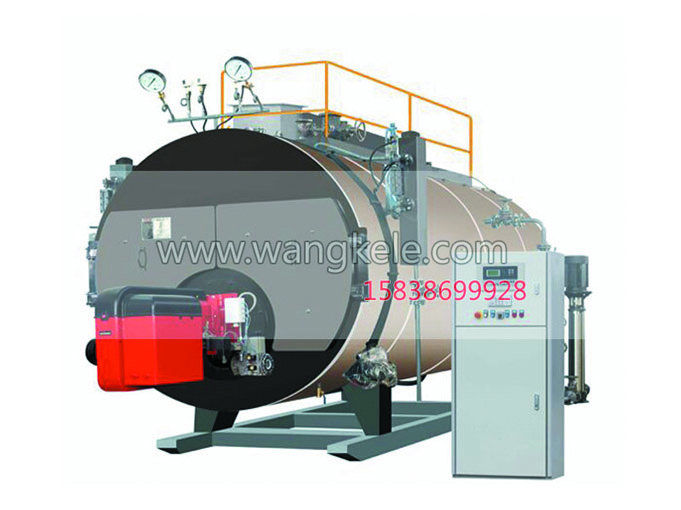

WNS型燃油燃气蒸汽锅炉为卧式快装内燃三 回程火管锅炉。采用偏置炉胆湿背式结构，高温烟气依次冲刷第二及第三回程烟管，然后由后烟室经烟囱排入大气。锅炉装有活动的前后烟箱盖，使锅炉检修方便。锅炉配置技术性能良好燃烧器，采用了燃烧自动比例调节，给水自动调节，程序启停，全自动运行等先进技术，并具有高低水位报警和极低水位、超高汽压、熄火等自动保护功能。该型锅炉具有结构紧凑、安全可靠、操作简便、安装迅速、污染少、噪音低、效率高等特点。
主要特点：
1、 整体结构合理、紧凑、属锅炉岛型，符合 快装出厂条件 。本产品出厂时由三大部分组成；锅炉主机、烟囱及管路系统，其中主机和烟囱部分已在厂内制造完毕，主机所配套的管路阀门、仪表已随机装妥，运至现场将主机和烟囱组装即可。现场接通气源、电源、水管路即可试车。大大缩短了安装周期，且可保证产品质量。
2 设计性能先进。
该锅炉主机属整体结构，燃烧器装配在前烟箱盖上，本体主要布置受热面和燃烧室部分。具有结构合理、紧凑，钢材耗量低，炉胆采用偏置波形炉胆， 保温层选用新型轻质隔热保温材料，外包装采用彩色薄板，外形包装为长方体，使锅炉性能、重量、结构尺寸、外观造型与国内同容量产品相比具有明显的先进性和美观感。
该锅炉给水设备配置在锅炉右侧的锅炉底座上使之与主机为一体，不须另做基础。
3、水循环简单，受压部件结构合理，在保证水质的情下，可以安全运行。
4、配套辅机齐全，综合技术性能先进。
【 WNS系列卧式燃油气蒸汽锅炉—技术参数 】
|
型号
|
WNS0.5-0.7(1.0)
-Y(Q) |
WNS0.7-0.7(1.0)
-Y(Q) |
WNS1-0.8(1.0)
-Y(Q) |
WNS1.5-1.0
-Y(Q) |
WNS2-1.0
-Y(Q) |
WNS3-1.25
-Y(Q) |
|
|
项目
|
参数
|
||||||
|
额定热功率(MW)
|
0.5
|
0.7
|
1
|
1.5
|
2
|
3
|
|
|
额定工作压力（MPa）
|
0.7（1.0）
|
0.7（1.0）
|
0.8（1.0）
|
1.0
|
1.0
|
1.25
|
|
|
出/回水温度（℃）
|
152（175）
|
175（184）
|
184
|
184
|
194
|
||
|
设计效率（%）
|
90%-92%
|
||||||
|
水容积（m3）
|
1.2
|
1.56
|
2.10
|
2.7
|
2.7
|
5.9
|
|
|
满水重量（t）
|
4.48（5）
|
5.76（6.2）
|
6.48（7.1）
|
8（8.4）
|
7（8.4）
|
10（11.8）
|
|
|
耗电功率(KW)
|
1.4
|
3.6
|
5.9
|
15.8
|
17.7
|
19.7
|
|
|
电源（V）
|
380
|
||||||
|
适用燃料
|
轻油、天然气、重油、城市煤气、石油液化气
|
||||||
|
计算耗量：
柴油(kg/h) 天然气(m3/h) 重油(kg/h) 城市煤气(m3/h) 石油液化气(m3/h) |
30
39
35
84 14 |
51 |
65
82 70 184 26 |
102
123 105 276 39 |
131
159 139 337 52 |
196.2
237.9 208.5 505.5 79 |
|
|
长×宽×高（mm）
|
2650×1600
×1700 |
2650×1600
×1800 |
3650×1800
×1800 |
5200×2300
×2400 |
4500×2000
×2300 |
4580×2110
×2470 |
|
|
安
装 尺 寸 |
进/出口阀口径（mm）
|
50
|
65
|
65
|
65
|
65
|
100
|
|
排污阀口径（mm）
|
40
|
40
|
40
|
40
|
40
|
40
|
|
|
安全阀口径（mm）
|
40
|
2×40
|
2×40
|
2×50
|
2×50
|
2×65
|
|
|
烟囱口径ф（mm）
|
250
|
300
|
320
|
360
|
360
|
360
|
|
