该产品属卧式大功率蒸汽锅炉，采用炉体电控制柜分离方式，避免了电器元件受热老化而影响使用寿命。电热管选用国内外优质产品、正常使用寿命约20000小时，热效率近99%，运行安静、清洁，符合环保的要求，不会向大气排放NOx（氮氧化合物）。运行采用PLC控制系统，全免操作钮、全免指示灯、触摸屏面板、中英文显示、人机对话、操作授权、实时信息、自动翻页。 产品使用说明具有较大的蒸汽空间、蒸汽品质好；
电加热锅炉以电能为能源，无噪音、绝无污染。采用优质加热管，表面热负荷低，热效率高。采用高级离心玻璃棉多层保温，进口彩板外包装；两端采用活体包装盖，方便安装检修；电器元件是电蒸汽锅炉的核心部分，本产品所采用的外购电器元件均荣获“中国驰名商标”、“中国名牌”产品、国家“3C强制认证”产品；高级配置铸就高端产品，高端产品满足安全放心。
WDR型锅炉产品属卧式大功率蒸汽锅炉，采用炉体电控制柜分离方式，避免了电器元件受热老化而影响使用寿命；加热器选择陶瓷电加热管，表面负荷低，使用寿命长；采用单独小法兰连接，检修方便；其正常使用寿命约20000小时，热效率近99%，运行安静、清洁，符合环保的要求，不会向大气排放NOx（氮氧化合物）；运行部分采用PLC控制系统，全免操作钮、全免指示灯、触摸屏面板、中英文显示、人机对话、操作授权、实时信息、自动翻页。
主要特点：
1、采用先进的电加热管，每组电热元件采用集中束型法兰连接，独立设置，具有结构简单，机械强度高，安全可靠，更换方便，其表面负荷低，使用寿命长。
2、锅炉启动、停止速度快，运行负荷调节范围大，调节速度快，操作简单。
3、加热元件根据温差及负荷的变化自动调整加热管的投入组数，并可自动转换投入次序，不仅节约能耗，而且使每组加热管的运行时间均衡，从而均匀加热管的寿命。
4、加热元件亦可手动投入或停止，方便用户灵活调整锅炉发热量。
5、采用先进的电脑锅炉控制器PLC微电脑可编程控制及显示屏，通过人机界面设定其工作压力、工作时间等功能，可显示设备状态运行参数及故障报警；具有性能可靠、自动化程度高、使用方便等优点。
6、电器元件具有CE和CCC论证标志，选用国内外优质产品，并经试炉老化检验，保证了锅炉的长期正常运行。

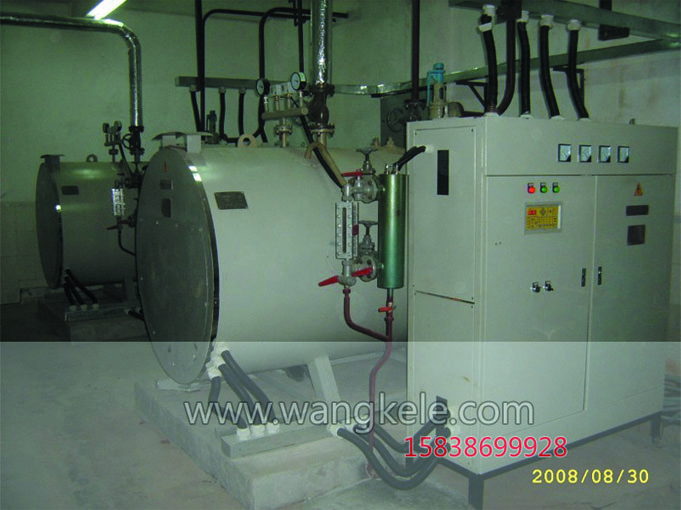

7、大功率电蒸汽锅炉采用炉体与控制柜分离方式，可单台或多台并联使用，避免了电器元件受热而影响使用.
保护功能：
1、电源异常保护功能：锅炉立刻停止运行。
2、漏电保护功能：控制系统检测到电热元件漏电后，将自动切断电源。
3、缺水保护：当锅炉缺水时及时切断加热管控制电路，防止加热管发生干烧损坏，同时控制器发出缺水报警指示。
4、电源异常保护功能：锅炉立刻停止运行。
PLC微电脑可编程控制及显示屏； 通过人机界面实现温度设定自动控制出水温度。显示屏可显示设备状态运行参数及故障报警。
电加热蒸汽锅炉，采用炉体电控制柜分离方式，避免了电器元件受热老化而影响使用寿命。电热管选用国内外优质产品、正常使用寿命约20000小时，热效率近99%，运行安静、清洁，符合环保的要求，不会向大气排放NOx（氮氧化合物）。运行采用PLC控制系统，全免操作钮、全免指示灯、触摸屏面板、中英文显示、人机对话、操作授权、实时信息、自动翻页。
WDR电加热蒸汽锅炉技术参数
技术参数（二）
型号
WDR30
-60
WDR90
-240
WDR270
-360
WDR390
-480
WDR510
-720
WDR750
-1080
WDR1110
-1440
WDR1470
-1800
WDR1830
-2160
名称
输入功率(kw)
30
-60
90
-240
270
-360
390
-480
510
-720
750
-1080
1110
-1440
1470
-1800
1820
-2160
折算蒸发量(kg/h)
39.5
-79
118.5
-316
355.5
-474
513.5
-632
671.5
-948
987.5
-1422
1461.5
-1896
1935.5
-2370
2409.5
-2844
额定工作压力（Pa）
1.1/0.7/0.4
饱和蒸汽温度（℃）
184/170/151
给水温度（℃）
20
电源（V）
380V/50HZ
电热管布置
单管
双管
外
型
尺
寸
长(mm)
1550
1850
1850
1850
2780
2780
2780
2800
2800
宽(mm)
ф778
ф1078
ф1186
ф1336
ф1186
ф1386
ф1586
ф1786
ф1886
高(mm)
1126
1434
1534
1684
1534
1734
1934
2134
2234
连
接
尺
寸
主蒸汽阀(mm)
DN40
DN50
DN65
DN80
DN100
安全阀(mm)
DN40
DN50
排污阀(mm)
DN40
锅炉水容积
0.28
0.89
1.10
1.45
1.61
2.31
3.15
4.32
4.88
型 号
WDR0.8-0.8
WDR1-0.8
WDR1.5-1.0
WDR2-1.0
WDR3-1.0
WDR4-1.25
项 目
单位
额定蒸发量
t/h
0.8
1
1.5
2
3
4
额定工作压力
MPa
0.8
0.8
1.0
1.0
1.0
1.25
饱和蒸汽温度
℃
175
175
184
184
184
194
输入功率
KW
540
720
1080
1440
2160
2880
输入电流
A
810
1080
1620
2160
3240
4320
额定电压
V
380
380
380
380
380
380
功率×组数
KW×P
36×15
36×20
36×30
36×40
36×60
36×80
进水口径
DN
40
40
40
40
40
40
主汽阀口径
DN
50
50
65
65
80
100
安全阀口径
DN
2×40
2×40
2×40
2×40
2×50
2×50
排污阀口径
DN
40
40
40
40
40
40
外形尺寸
长
mm
2500
2620
2800
3100
3450
3800
宽
mm
2180
2250
2300
2450
2580
2750
高
mm
2360
2450
2550
2600
2760
2950
重量
kg
2300
2850
3220
3550
4100
5200
