序号
|
项目
|
单位
|

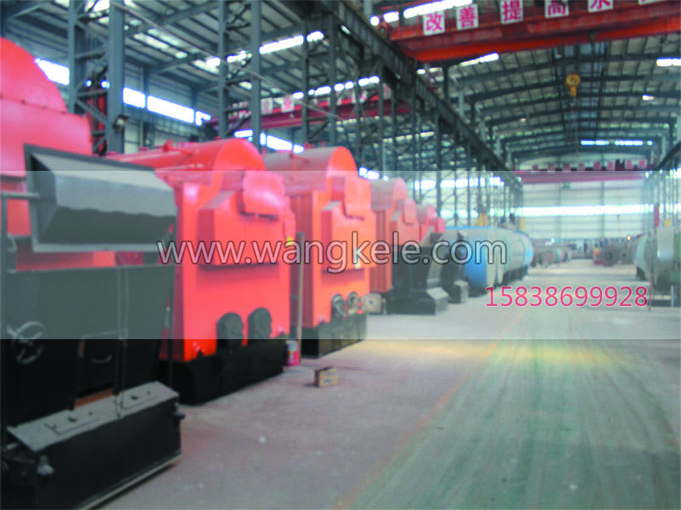

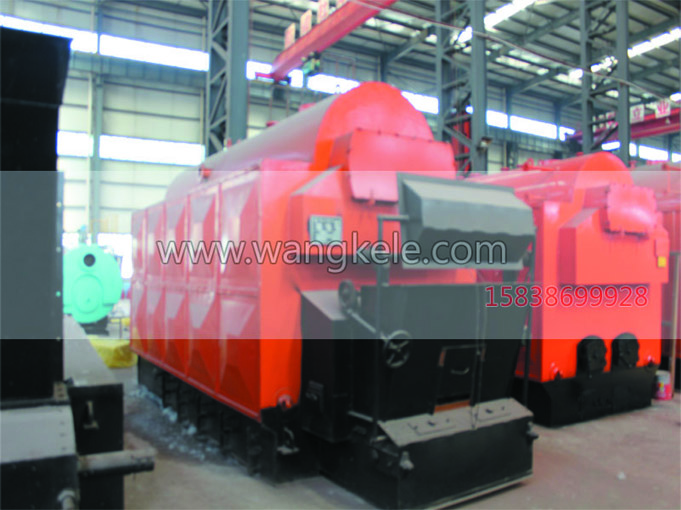

锅炉型号、技术参数
|
|||||
|
1
|
型号
|
|
DZL1-1.25-M
|
DZL2-1.25-M
|
DZL3-1.25-M
|
DZL4-1.25-M
|
DZL6-1.25-M
|
DZL8-1.25-M
|
|
2
|
额定蒸发量
|
t/h
|
1 | 2 | 3 | 4 | 6 | 8 |
|
3
|
额定工作压力
|
Mpa
|
1.25 | |||||
|
4
|
热效率
|
%
|
85 | |||||
|
5
|
设计燃料
|
M
|
生物质木质颗粒、稻壳 | |||||
|
6
|
燃料耗量
|
kg/h
|
175 | 350 | 520 | 700 | 1040 | 1400 |
|
7
|
外形尺寸
|
mm
|
3.9*1.8*3.9 | 4.8*2.2*4.2 | 5.6*2.4*4.7 | 5.9*2.4*4.7 | 7.1*3.2*6.1 | 7.7*3.2*6.2 |
|
8
|
长
|
mm
|
3900 | 4800 | 5600 | 5900 | 7100 | 7700 |
|
9
|
宽
|
mm
|
1810 | 2170 | 2430 | 2430 | 3200 | 3200 |
|
10
|
高
|
mm
|
3850 | 4150 | 4700 | 4700 | 6100 | 6200 |
|
11
|
锅炉重量
|
t
|
13.5 | 18.5 | 22 | 23.5 | 35 | 46 |
|
河南省永兴锅炉有限公司 |
DZL自动链条系列卧式生物质颗粒蒸汽锅炉配置清单 |
第 1 页 |
||||
|
共 3页 |
||||||
|
序号 |
图 号 或 型 号 |
产 品 名 称 |
产 地 |
单 位 |
数 量 |
备 注 |
|
一 |
锅 炉 主 机 |
|
||||
|
⑴ |
HAZJ10140-00-0 |
锅炉主机 |
本 厂 |
台 |
1 |
终身保修 |
|
二 |
阀 门 仪 表 |
|||||
|
1 |
Y-150 |
压力表 |
郑 州 |
块 |
4 |
一年包换 |
|
2 |
X14H-1.6 |
压力表三通旋塞 |
郑 州 |
件 |
2 |
一年包换 |
|
3 |
YXW8143-01-0 |
压力表存水弯管 |
郑 州 |
件 |
1 |
一年包换 |
|
4 |
YMK-50-C |
压力控制器 |
南 京 |
块 |
1 |
一年包换 |
|
5 |
A48H-1.6C |
全启弹簧安全阀 |
郑 州 |
只 |
2 |
一年包换 |
|
6 |
J41H-1.6C |
主汽阀 |
郑 州 |
只 |
1 |
一年包换 |
|
7 |
J41H-1.6C |
主汽阀 |
郑 州 |
只 |
1 |
一年包换 |
|
8 |
J41H-1.6C |
截止阀 |
郑 州 |
只 |
1 |
一年包换 |
|
9 |
H41H-1.6C |
止回阀 |
郑 州 |
只 |
1 |
一年包换 |
|
10 |
YXW8143-02-0 |
压力表存水弯管 |
郑 州 |
件 |
1 |
一年包换 |
|
11 |
A47H-1.6C |
全启弹簧安全阀 |
郑 州 |
只 |
1 |
一年包换 |
|
12 |
P48H-1.6Q |
排污阀 |
郑 州 |
只 |
4 |
一年包换 |
|
13 |
P48H-1.6Q |
排污阀 |
郑 州 |
只 |
2 |
一年包换 |
|
14 |
J41H-1.6C |
截止阀 |
郑 州 |
只 |
9 |
一年包换 |
|
15 |
Q41F-1.6Q |
球阀 |
郑 州 |
只 |
4 |
一年包换 |
|
16 |
X49F-25-440 |
平板水位计 |
开 封 |
只 |
2 |
一年包换 |
|
17 |
SZB-IV |
电极式水位控制器 |
南 京 |
只 |
2 |
一年包换 |
|
18 |
P48H-1.6Q |
排污阀 |
郑 州 |
只 |
4 |
一年包换 |
|
19 |
GB5780-86 |
螺栓 |
郑 州 |
个 |
72 |
一年包换 |
|
20 |
GB6170-86 |
螺母 |
郑 州 |
个 |
72 |
一年包换 |
|
21 |
JB/T87-94 |
衬垫 |
周 口 |
个 |
16 |
一年包换 |
|
22 |
GB5780-86 |
螺栓 |
郑 州 |
个 |
40 |
一年包换 |
|
23 |
GB6170-86 |
螺母 |
郑 州 |
个 |
40 |
一年包换 |
|
24 |
JB/T87-94 |
衬垫 |
周 口 |
个 |
10 |
一年包换 |
|
三 |
YXWS10146-00-0 |
平台、扶梯 |
本 厂 |
套 |
1 |
终身保修 |
|
|
四 |
YXWS10147-00-0 |
烟风道 |
本 厂 |
套 |
1 |
终身保修 |
|
|
1 |
YXWS10147-01-0 |
鼓风机出口接管 |
本 厂 |
件 |
1 |
终身保修 |
|
|
2 |
YXWS10147-02-0 |
省煤器入口接管 （选配） |
本 厂 |
件 |
1 |
终身保修 |
|
|
3 |
YXWS10147-03-0 |
省煤器出口接管 （选配） |
本 厂 |
件 |
1 |
终身保修 |
|
|
4 |
YXWS10147-04-0 |
弯接管 |
本 厂 |
件 |
2 |
终身保修 |
|
|
5 |
YXWS10147-05-0 |
除尘器进口接管 |
本 厂 |
件 |
1 |
终身保修 |
|
|
6 |
YXWS10147-06-0 |
除尘器底座 |
本 厂 |
件 |
1 |
终身保修 |
|
|
7 |
YXWS10147-07-0 |
引风机入口接管 |
本 厂 |
件 |
1 |
终身保修 |
|
|
8 |
YXWS10147-08-0 |
引风机出口接管 |
本 厂 |
件 |
1 |
终身保修 |
|
|
9 |
6X52 |
石棉带 |
周 口 |
米 |
40 |
五年备用 |
|
|
10 |
GB5781-86 |
螺栓 |
郑 州 |
个 |
254 |
一年包换 |
|
|
11 |
GB6170-86 |
螺母 |
郑 州 |
个 |
254 |
一年包换 |
|
|
12 |
GB799-86 |
地脚螺栓 |
郑 州 |
个 |
8 |
一年包换 |
|
|
13 |
GB6170-86 |
螺母 |
郑 州 |
个 |
8 |
一年包换 |
|
|
五 |
9-19№10D左135° |
引风机 |
新 乡 |
台 |
1 |
一年包换 |
|
|
六 |
G6-45-11№7.1A右0° |
鼓风机 |
新 乡 |
台 |
1 |
一年包换 |
|
|
七 |
YXWS8148-00-0 |
省煤器（包括零部件） （选配） |
山 东 |
台 |
1 |
一年包换 |
|
|
八 |
XS-6A |
除尘器（包括零部件） |
本 厂 |
台 |
1 |
终身保修 |
|
|
九 |
ZLX-6 |
出渣机 （自动链条锅炉配件） |
郑 州 |
台 |
1 |
一年包换 |
|
|
十 |
ZGS-6 |
上料机（包括零部件） |
郑 州 |
台 |
1 |
一年包换 |
|
|
十一 |
XBT-6 |
调速箱 （自动链条锅炉配件） |
上 海 |
台 |
1 |
一年包换 |
|
|
十二 |
JGGC8-200/25 |
补水泵 |
郑 州 |
台 |
1 |
一年包换 |
|
|
十三 |
DX-6 |
电器控制柜 |
南京任泰 |
台 |
1 |
一年包换 |
|
|
十四 |
美国弗莱克全自动 |
水处理 |
美国弗莱克 |
台 |
1 |
一年包换 |
|
|
十五 |
YXWS10140-00-0 |
自动链条炉排 （自动链条锅炉配件） |
新 乡 |
台 |
1 |
终身保修 |
|
|
十五 |
用户图样技术文件清单 |
||||||
|
1 |
安全阀排放量计算书 |
随机资料 |
份 |
1 |
|||
|
2 |
安装使用说明书 |
随机资料 |
份 |
1 |
|||
|
3 |
产品质量证明书 |
随机资料 |
份 |
1 |
||
|
4 |
锅炉产品安全质量监督检验证书 |
随机资料 |
份 |
1 |
||
|
5 |
锅炉主辅机总体布置图 |
随机资料 |
份 |
1 |
||
|
6 |
锅炉总图 |
随机资料 |
份 |
1 |
||
|
7 |
锅炉本体 |
随机资料 |
份 |
1 |
||
|
8 |
管道、阀门仪表 |
随机资料 |
份 |
1 |
||
|
10 |
锅炉基础图 |
随机资料 |
份 |
1 |
