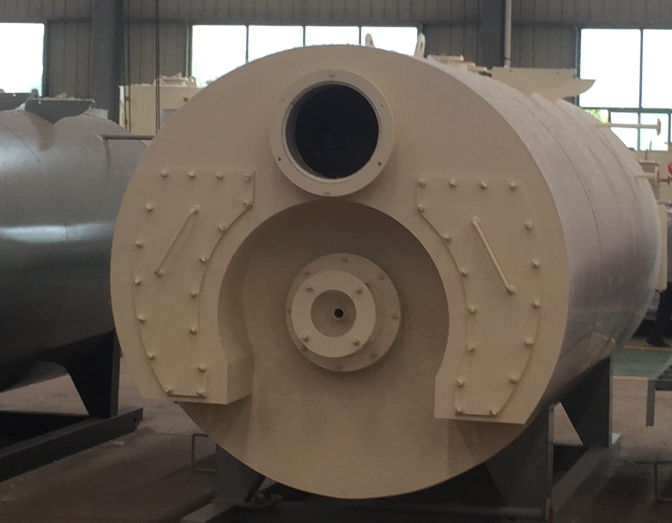

WNS型燃油（气）锅炉为卧式快装内燃三回程火管蒸汽锅炉.采用偏置炉胆湿背式结构,高温烟气依次冲洗第二及第三回程烟管,然后由后烟室经烟囱排入大气.锅炉装有流动的前后烟箱盖,使锅炉检验利便.锅炉配置技术机能良好燃烧器,采用了燃烧自动比例调节,给水自动调节,程序启停,全自动运行等提高前辈技术,并具有高低水位报警和极低水位、超高汽压、熄火等自动保护功能.该型锅炉具有结构紧凑、安全可靠、操纵简便、安装迅速、污染少、噪音低、效率高等特点.
技术参数：
锅炉型号
WNS1-1.0-Y(Q)
WNS2-1.0-Y(Q)
WNS4-1.25-Y(Q)
WNS6-1.25-Y(Q)
WNS8-1.6-Y(Q)
WNS10-1.6-Y(Q)
额定蒸发量(T/h）
1
2
4
6
8
10
工作压力（MPa）
1.0
1.0
1.25
1.25
1.6
1.6
额定给水温度(℃)
20
20
20
20
20
20
额定蒸汽温度(℃）
184
设计热效率%
92
92
93
93
93
93
适用燃料
油或可燃气体
油或可燃气体
油或可燃气体
油或可燃气体
油或可燃气体
油或可燃气体
轻油耗量（kg/H)
35
70
140
210
280
3
天然气耗量（Nm3/H)
65
130
260
390
520
650
产品最大重量(T)
4.5
9
13.5
15
22
25
产品长度(cm）
3500
4700
5300
5600
6400
7300
产品宽度(cm)
1800
2300
2600
2700
3000
3000
产品高度(cm）
2100
2500
2800
3000
3200
3200
主要特点：
1、燃气蒸汽锅炉整体结构公道、紧凑、属锅炉岛型,符合 快装出厂前提 .本产品出厂时由三大部门组成；锅炉主机、烟囱及管路系统,其中主机和烟囱部门已在厂内制造完毕,主机所配套的管路阀门、仪表已随机装妥,运至现场将主机和烟囱组装即可.现场接通气源、电源、水管路即可试车.大大缩短了安装周期,且可保证产品质量.
2 锅炉设计机能提高前辈.该锅炉主机属整体结构,燃烧器装配在前烟箱盖上,本体主要布置受热面和燃烧室部门.具有结构公道、紧凑,钢材耗量低,炉胆采用偏置波形炉胆, 保温层选用新型轻质隔热保温材料,外包装采用彩色薄板,形状包装为长方体,使锅炉机能、重量、结构尺寸、外观造型与海内同容量产品比拟具有显著的提高前辈性和美观感.该锅炉给水设备配置在锅炉右侧的锅炉底座上使之与主机为一体,不须另做基础.
184
193.4
193.4
204
204
