地下水→原水箱→原水泵→沙滤→精密过滤器→高压变频泵→反渗透→RO水箱→RO泵
阳床→阴床→DI水箱→变屏输送泵→车间
（详见方案附件二：工艺流程图）。

二、设计基础：进水情况：    原水指标暂缺
设计水温：            最高        30    ℃
最低          5    ℃
原水进水量：    14m3/h（原水处理给水）
DI产水量：    10m3/h
工作方式：    考虑贵公司生产线为24小时不间断工作，我公司推荐系统采用全自动控制并可保证人工强制启动的工作方式。
公用工程：    新增电源消耗：3相/380V，功率约22kw
设计标准：满足用户提出的水质、水量和工作方式要求，电导率≤8μS/cm，其他指标满足国家电子级纯水技术标准（GB11446-1-89）中EW-Ⅴ要求。
设备制造和材料应符合下列标准和规定的最新版本的要求：
---JB2932-86            《水处理设备制造技术条件》
---GB150-92                《玻璃钢制压力容器》
---HG20538                《塑胶（PP、PE、PVC）管道和管件》
仪表及电气控制系统应遵循的设计标准和规范：
---IEC439-1                《低压成套开关设备和控制设备》
---GB7251                《低压成套开关设备》
---DL/T620-1997        《交流电气装置的过电压保护和绝缘配合》
---DL/T621-1997        《交流电气装置的接地》
---GB50217-94            《电力工程电缆设计规范》
---GB4720-84            《低压电器电控设备》
---IEC144                《低压开关和控制设备的外壳防护等级》
---ANSI488                《可编程仪器的数字接口》
---DL  5028                《电力工程制图标准》
---NEMA-ICS4            《工业控制设备及系统的端子板》
---NEMA-ICS6            《工业控制装置及系统的外壳》
---IEC  60654              《工业过程测量和控制仪表的工作条件》
---IEC  60801-1            《工业过程测量和控制设备的电磁兼容性》
进口设备的制造工艺和材料应符合美国机械工程师协会（ASME）和美国材料实验学会（ASTM）的工业法规中设计的标准或相当标准，同时应满足中国国家有关标准。
当上述规范或标准对RO膜及树脂等某些专用材料不适合时，则可采用材料生产厂家的标准。同时我方将提供PLC控制器的设计程序梯形图等资料。

三、工艺原理及设备特点描述
天然水中含有各种盐类，这些盐类在水中以阳、阴离子状态存在，主要有Na+、K+、Ca2+、Mg2+和HCO3-、CO32-、SO42-、Cl-等。含有这些盐类的水在电路板及集成电路生产线的冲洗过程中，容易附着在电路板或电子芯片等产品的表面造成腐蚀或布线短路，导致产品不良率上升，既浪费能源又影响生产稳定性。为消除或减少这些危害，就要把水中绝大部分的盐分予以去除，以保证产品的品质，提高生产效率。因此就需要对给水进行净化及脱盐纯化处理。

        反渗透技术是当今较先进和有效的一级除盐技术。其原理是在压力作用下，水分子透过的反渗透膜成为纯水；水中的杂质被反渗透膜截留被浓水带出。利用反渗透技术可以有效地去除水中的溶解盐、胶体、细菌、病毒、细菌内毒素和大部分有机物等杂质。反渗透设备系统除盐率为一般为97-99%。
可对自来水的利用率就可以达到75%左右，大大提高了系统的总的回收率。与前面讲了反渗透可以有效地去除水中的溶解盐、胶体、细菌、病毒、细菌内毒素和大部分有机物等杂质，这部分物质被浓缩后随浓水排出，如直接再利用反渗透设备进行浓缩回收，胶体及细菌等微生物将很快造成RO膜的堵塞，需预处理后才可用于回收。
预处理工艺主要包括以下设备：
沙滤、设计采用1台Φ1500mm砂过滤器，正常滤速8m/h，强制滤速为12.7m/h。
2)、过滤器内装填天然石英砂。
3)、过滤器材质选用碳钢、防腐。
4)、过滤器采用自动控制。
5)、过滤器经0.60Mpa试压检测无泄漏。
产品工艺优点：本公司采用下进暴气罐顶设排气反洗法，沙滤运行一周期后沙滤要进行反洗，反洗时大量的泥沙在曝气的搅拌下进行冲洗，由于罐顶设有排气口罐内没有压力，重力的所在泥沙石英砂的上面此时是最佳效果。由于贵公司是24小时生产沙滤采用一用一备，沙滤运行一个周期后，启用备用沙滤进行工作《原沙滤进行冲洗待以备用》。
精密过滤器可以防止大颗粒物进入RO系统，造成滤膜的机械损伤。保安过滤器的外壳采用不锈钢，内装精度5μm滤心。在正常工作情况下，滤芯可以维持30天到45天左右的使用寿命，当大于设定的压差（通常为0.07-0.1MPa）时应当更换。
阻垢加药装置：为避免回收系统的RO浓水侧出现钙、镁、硅、钡、锶等物质结垢，需在回收系统的RO装置前投加阻垢分散剂抑制其结垢倾向。经预处理合格后的现有RO排浓水即可再经一组RO装置进一步浓缩回收，减少最终的排污量，在实现系统产量扩容的同时而不会增加对自来水的需求量，降低了运行成本并可取得良好的环境效益。计量泵选用意大利SEKO公司产品，性能稳定，应用广泛。

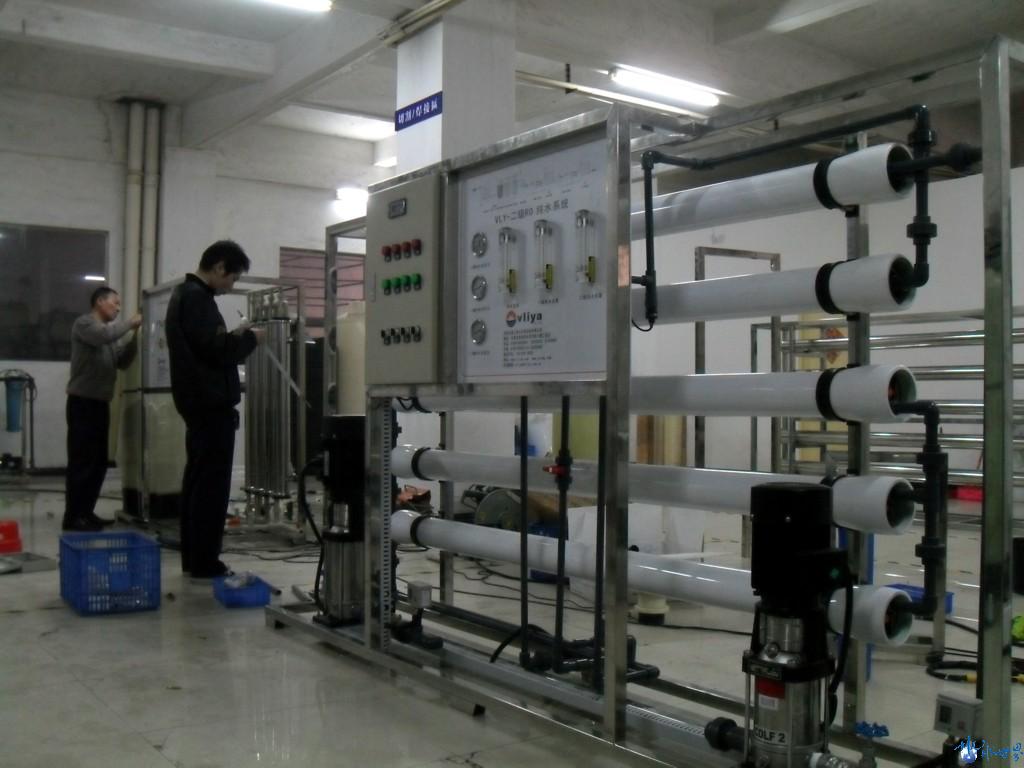

反渗透系统：因RO膜系统受温度影响较大（25℃时水温每下降1℃，产水量约下降3%），系统设计温度为5℃时，考虑到来水水质变化以及膜的使用寿命和化学清洗等因素，我公司在本方案中设计10支分为5支膜壳，每支膜壳产水量2m3/h，成2:1和1:1产水分为6  m3/h和4  m3/h排列。两
