一．产品特点
CAN102 环氧树脂修补胶(结构加固找平胶)系 A,B 双组份改性环氧树脂类胶粘剂，其特点为：
●施工性好，易于涂刮。●初粘力高，不流淌。●本身强度及混凝土的粘接强度高。●抗
老化性及耐介质侵蚀性好。●与混凝土颜色接近。●常温固化，固化速度较快，且可应用
户要求进行调整。●不含挥发性溶剂，硬化时基本不收缩。●可潮湿面粘结，干燥环境粘
结力更强。●A、B 配胶比例宽，使用方便、无毒。
二．应用范围
高强混凝土表面缺陷、坑洞修补；碳纤维加固或粘钢加固中混凝土粘贴面找平施工；桥梁
等混凝土表面防腐施工(防碳化、防水防腐蚀) ;混凝土表面装饰防护；混凝土表面裂缝封闭。
三．性能指标
GB/T50728-2011 《工程结构加固材料安全性签定技术规范》
性能
试验项目
试验条件
技术要求
物
抗拉强度（MPa）
23±2℃，7 天
≥30
理
抗弯强度（MPa）
23±2℃，7 天
≥45
性
抗压强度（MPa）
23±2℃，7 天 ≥65
能
适用期（可操作）min 适用温度下
≥35
不挥发物含量（固含量）% 105±2℃
≥99
胶
钢对钢拉伸抗剪强度标准值（MPa）23±2℃，7 天 ≥15
体
钢与混凝土的粘结强度（MPa） 23±2℃，7 天 ≥2.5 且为混凝土内聚破坏
能
受拉弹模量 GPa 23±2℃，7 天 ≥3.2
力
垂流度 适用温度下 ≤2.0
四．施工工艺
●按推荐的配胶比例称聚 A、B 组分于洁净干燥容器中,搅拌至色泽均匀一致即可。●环氧
树脂修补胶可在潮湿环氧施工，但在干燥环境下，其粘结性能更为优异。施工前应清除混
凝土表面水膜，并尽可能 保证粘结面干燥。●当环氧树脂修补胶用于缺陷修补或加固找
平时，应先清除疏松混凝土，再按上述方法进去表面处理后涂抹至所需厚度。在已调配好
的环氧树脂修补胶膏体中外加少量配制好的碳纤维粘贴底胶胶液，可达到一定的稀释效果。
当环氧树脂修补胶用于封闭混凝士表面裂缝时，建议先沿裂缝用切割机扩缝后再进行封闭

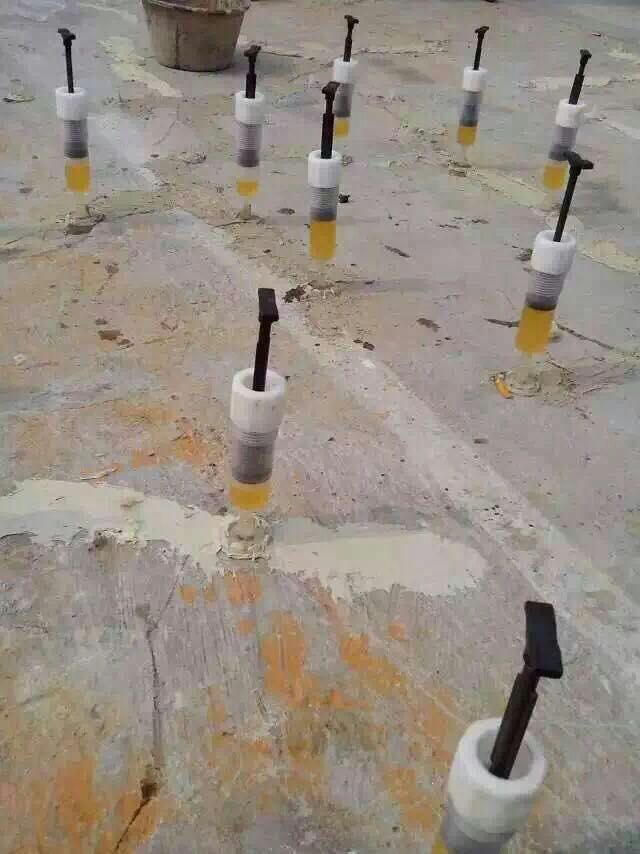

处理。●环氧树脂修补胶也可在灌注粘贴钢板或裂缝注胶修补时，用于封闭周边缝隙及粘
贴注胶嘴。●环氧树脂修补胶固化速度较快，25°C 时 12-24h 即可超过混凝土本体强度。
五．包装贮存
本产品采用铁桶或塑料桶包装；5Kg/组.储存期：12 个月
898995850
