湖北电缆桥架抗震支架-恩施桥架门型抗震支吊架-恩施抗震支架-恩施抗震支架安装形式：依据GB50981-2014《建筑机电工程抗震设计规范》，抗震支吊架是由锚固件、加固吊杆、抗震连接构件及抗震斜撑组成。组成抗震支吊架的所有构件应采用成品构件，连接紧固件的构造应便于安装。
侧向抗震吊架：用以抵御侧向水平地震力作用。纵向抗震吊架：用以抵御纵向水平地震力作用。
单管（杆）抗震支吊架：是由一根承重吊架和抗震斜撑组成的抗震支吊架。门型抗震支吊架：由两根及以上承重吊架和横梁、抗震斜撑组成的抗震支吊架。

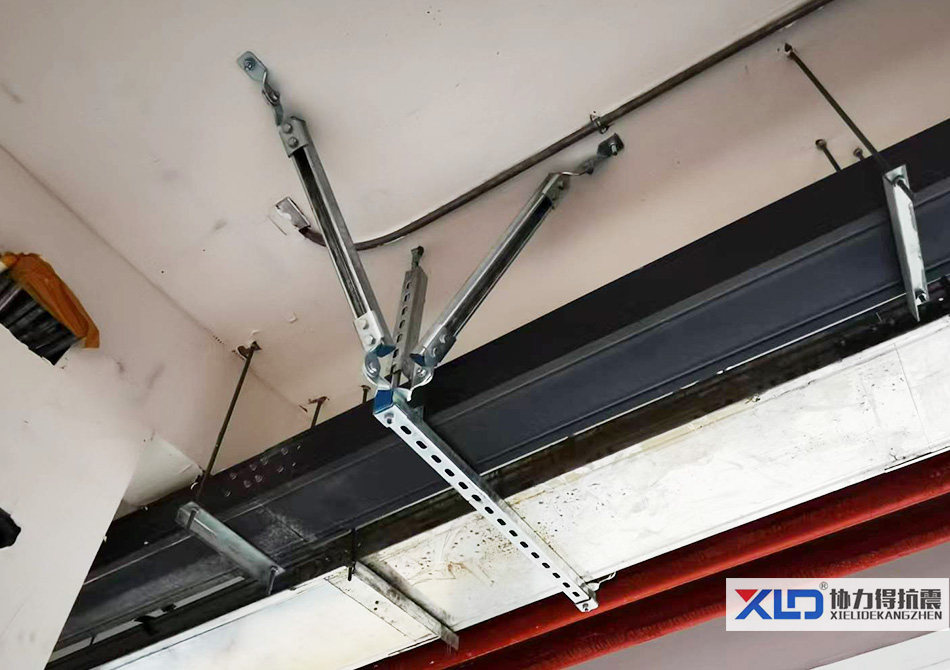

（恩施组合桥架抗震支架-恩施门型桥架侧向抗震支架）
恩施桥架抗震支架安装：
一、方案依据
1、《建筑机电工程抗震设计规范》GB50981-2014
2、《建筑抗震设计规范》GB 50011-2010
3、《建筑机电设备抗震支吊架通用技术条件》CJ/T476-2015
4、国家、省、市现行的其它建筑节能相关的法律、法规。
二、方案范围
1、开关柜、配电及控制柜（屏）直流屏等电气设备采取防柜（屏）内电气松动、滑动、倾倒、震脱等抗震措施。2、柜（屏）间连接的硬母线、接地线等在通过建筑物防震缝、沉降缝处，加设软连接。3、15kg及以上的电缆桥架和多管共桥架系统，内径太于等于60mm的电气配管。
三、方案要求
1、刚性电缆桥架抗震支撑最大设计间距12米纵向抗震支撑最大设计间距24米；柔性桥架上述参数减半。2、桥架两端设置侧向抗震支撑，抗震支撑间距超过最大设计间距时，应在中间堆没抗震支撑。3、水平管线在转弯处0.6m范围内须设置侧向抗震或撑。4、门型抗震斜撑必须至少由一个侧向支撑或两个纵向支撑组成。5、实际间距需经计算进行调整。6、节点分布需考虑管径转变和旁通等因素。7、荷载及长细比将影响节点分布。

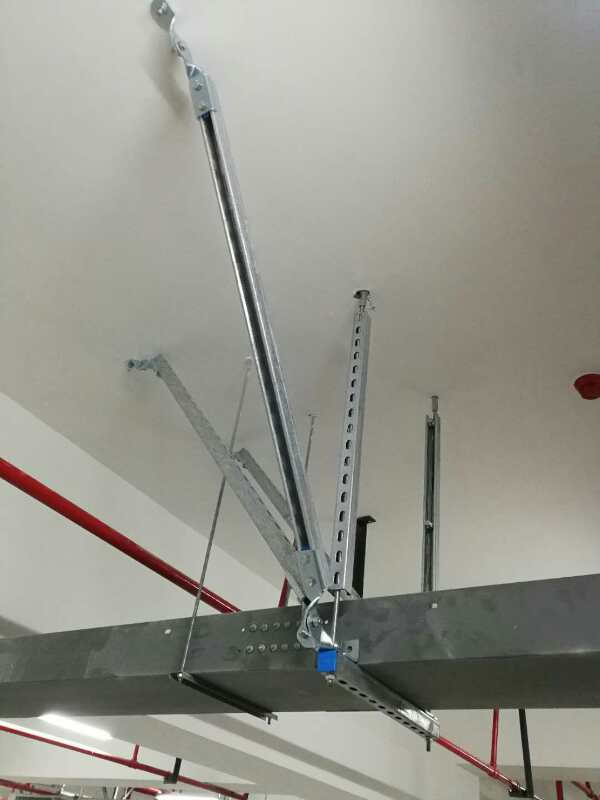

（恩施桥架侧纵向抗震支架-湖北机电抗震支架）
