玻璃鳞片作为一种特殊的防腐蚀填料，用于防腐蚀涂料中，使涂层具备了优异性能。因而，玻璃鳞片涂料具有优异的防腐蚀性能，成为值得人们青睐的新型防腐蚀材料。

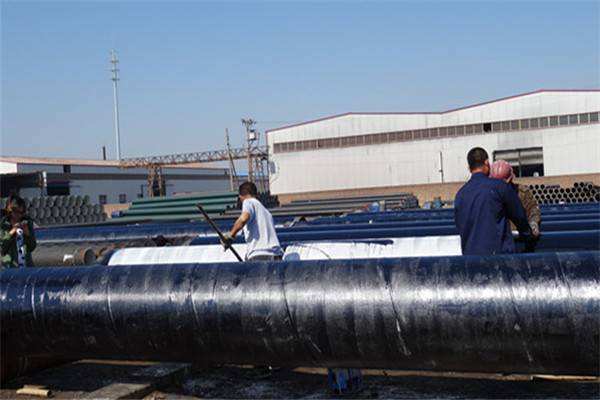

玻璃鳞片涂料可广泛用于：石油、石化输油管线、贮罐、设备、海洋设施、海上钻井平台、化工贮气柜及输气管；冶金发电厂的排烟脱硫装置，还可作为玻璃钢设备的防渗层。
玻璃鳞片是玻璃经1700℃高温熔融再经独特工艺吹制而成的极薄的玻璃碎片，国外已应用几十年。高温熔融状态下的玻璃，经特殊工艺加工，使得玻璃鳞片具有比普通玻璃强度大、比重小的特性。玻璃是无机材料，其组成决定了它具有良好的耐化学及抗老化性能。玻璃鳞片很薄，鳞片涂料经正确施工，使得它在涂层中可与基体平等叠压排列，象片片鱼鳞，如层层盔甲，形成致密的防渗层（有人形象地称它为迷宫式结
构），据测可达数十上百层，使得腐蚀介质扩散渗透到被保护基体的途径变得曲曲折折，大大延长了介质渗透的途径和时间，相应提高了涂层的抗渗透性能及耐蚀寿命。涂层中大量的玻璃鳞片形成许多小区域，使涂层中的微裂纹、微气泡相互分割，大大减慢了介质的渗透速度，使介质渗透率明显缩小。玻璃鳞片涂层比其他材料抗介质渗透性可提高几倍到十几倍。玻璃鳞片的存在不仅减少了涂层与底材之间的热膨胀系数之差，而且也明显降低了涂层本身的硬化收缩率。玻璃鳞片涂层的硬化收缩率，只有其他材料的几分之一到数十分之一，这不但有助于抑制涂层龟裂、剥落等的出现，而且可提高涂层的附着力与抗冲击性能。
脱硫塔内部玻璃鳞片胶泥防腐施工艺：(1)玻璃鳞片防腐施工在除锈结束后8～24h内应进行底涂施工。如果施工面积较大、喷砂施工不能及时全部完成时，当天除锈的部位应在规定时间内完成底涂施工 (2)按照“玻璃鳞片+色浆+固化剂_+真空搅拌”的次序，在真空搅拌机中配制涂料，搅拌时间控制在3—5min。搅拌好的涂料应在30min内用完，已发生固化的涂料不得继续使用。 (3)固化剂的填加量按质量比应控制在1．5％一2％之间，应根据天气情况进行适当调整。
厚浆型玻璃鳞片胶泥防腐涂层厚度在2-6mm的防腐耐温涂料称为厚浆型玻璃鳞片防腐涂料。该类涂料在受到酸碱环境冲刷是能够足够的长时间承受住这种高强度的腐蚀环境，保护钢构件。这类钢结构涂料一般是用合适的设置玻璃鳞片聚合物作基料，再配以阻燃剂、添加剂等组成。
对这类防腐涂料，要求选用的鳞片聚合物必须对钢基材具有良好附着力、耐久性和耐水性。常用作这类防火涂料基料的乳液聚合物有苯乙烯改性的丙烯酸乳液、聚醋酸乙烯乳液、偏氯乙烯乳液等。对于用水性乳液作基料的防火涂料，阻燃添加剂、颜料及填料是分散到水中的，因而水实际上起分散载体的作用，为了使粒状的各种添加剂能更好地分散，还加入分散剂，如常用的六偏磷酸钠等。该类钢结构防腐涂料在生产过程中一般都分为3步：一、先将各种阻燃添加剂分散在水中，然后研磨成规定细度的浆料；第二步再用基料（乳液）进行配漆；第三步在浆料中配以无机轻质材料、增强材料等搅拌均匀。该涂料一般分为底层（隔热层）和面层（装饰层），其装饰性比厚涂型好，施工采用喷涂，一般使用在耐火极限要求不超过2h的建筑钢结构上。
苏州玻璃鳞片底漆
898995850
