一、产品概述
双组份聚氨酯防水涂料属于双个分子化学反应固化型防水材料，其中甲组份是由聚醚和异氰酸酯封端的预聚体，乙组份是由增塑剂、固化剂、增稠剂、促凝剂、填充剂组成的彩色液体。使用时将甲、乙两份按比例混合，涂刷在防水基层表面上，经常温交联固化，形成橡胶弹性涂膜，从而起到防水作用。
二、施工方法
*基层要求：平整、坚固,充分干燥(地下工程无明显湿渍即可）；阴阳角要做成圆弧形，阴角直径大于50mm，阳角直径大于mm;

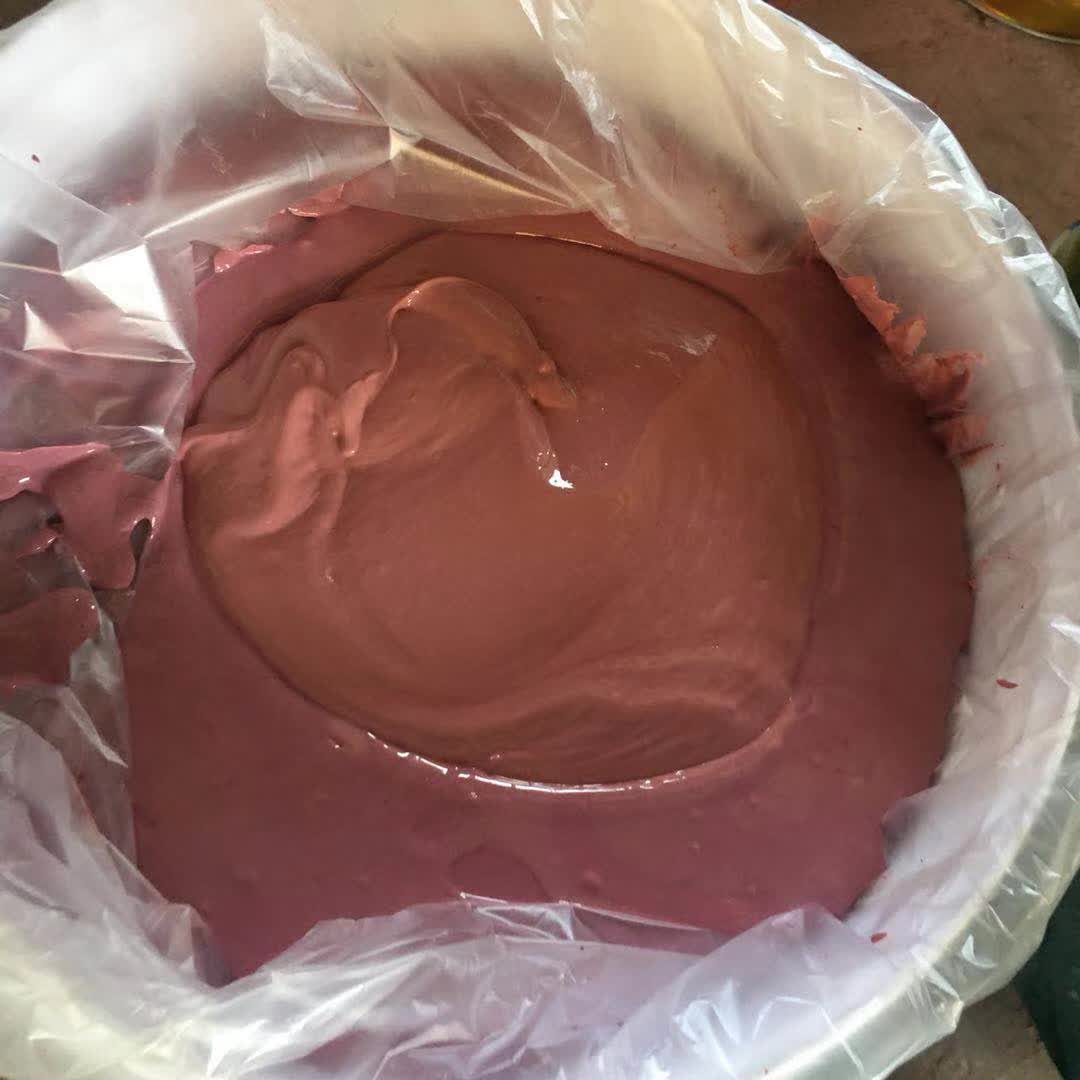

*配料：根据施工用量，将A/B组分按1：2的比例混合，搅拌均匀；
*大面积防水施工：将混合涂料用橡胶或塑料刮板均匀涂布，要求厚度一致，一般为1.5mm-2.0mm,宜3-4次遍吐刷，后次涂刷应在前次涂刷固化成膜后，且呈垂直方向进行刮涂。涂料的参考用量:1mm厚涂膜用量为：1.5-1.7Kg/㎡（1.5厚一般约用2.4kg/㎡）；一般为单独成膜，地下工程地板应增铺一层胎体增强材料；
*涂膜厚度：地下工程为1.2-2.0mm，一般为1.5mm厚，厕浴间不应小于1.2mm，在防水等级为111级屋面一道防设时，防水层厚度不小于1.2mm，在涂层间厚度加铺胎体增强材料时，胎体下面的涂层厚度不小于1.0mm，上面涂层不小于0.5mm;
*收头和边缘处理：增涂涂料进行封闭
*保护层：涂膜防水层表面应按设计要求进行隔离保护，防止破坏涂膜防水层。
三、产品特点
*双组份聚氨酯防水涂料固化后形成无接缝，完整的弹性防水层，提高了建筑工程的防水抗渗能力，这是卷材防水无法达到的，尤其是涂膜具有较高的强度和延伸性，对基层开裂或伸缩的适应性强，
*和基层的粘结牢固，涂膜防水材料和混凝土、木材、金属、陶瓷、石棉瓦等有极强的粘结力，也可作粘合剂使用。
*施工简单，聚氨酯涂膜是一种冷施工的防水涂料，施工时仅需将甲、乙两组份按比例混合，涂刷在防水基层上即可。
*维修容易，只须对损坏部位修补，仍可达到原有的防水效果，省事、省力、费用低。
*环保型产品，产品气味小，减轻了对人和环境的影响和损害，是一种理想的焦油聚氨酯替代产品。
898995850
