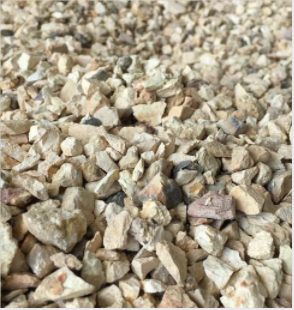

高铝骨料是天然铝矾土矿经过是经过回转窑煅烧的铝矾土熟料，形成的块料成为高铝矾土孰料骨料，也叫耐火骨料，经过拣选的熟料经破碎、筛分工序，后可得到不同粒度范围的骨料，AL2O3含量大于90%的称为高铝骨料。高铝骨料它是耐火浇注料中不可缺少的原料，它能和高铝水泥、细粉、按比例混合后生成强度非常高的耐火混凝土。

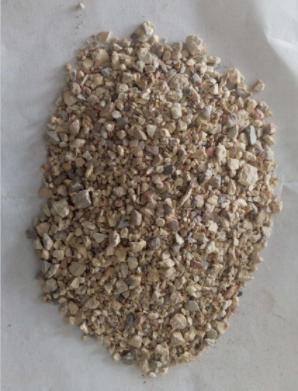

在不定形耐火材料的配料中，耐火骨料一般分为粗颗粒骨料、中颗粒骨料和细颗粒骨料。粗、中、细骨料的粒径尺寸范围与骨料的临界粒径有关。如骨料的最大粒径为8mm时，粗骨料粒径范围为8～3mm，中骨料粒径范围为3～1mm，细骨料粒径范围为1～0.088mm(或0.074mm)。小于0.088mm(或0.074mm)的称为粉料(或称为基质料)。又如骨料最大粒径为3.5mm的，则粗骨料粒径范围为3.5～1.5mm，中骨料粒径为1.5～0.5mm，细骨料粒径为0.5～0.074mm。理想的骨料颗粒级配应当是能达到最紧密堆积，即粗颗粒相互接触堆积后所留下的空隙被中颗粒所充填，中颗粒充填后所留下的微小空隙被细颗粒所充填，由此形成骨架，其余的空隙由粉料充填。但由于耐火骨料的颗粒形状很不规则，因此实际生产上很难取得理想的骨料颗粒级配。通常骨料级配由试验确定，一般骨料的粗、中、细级配比为35～45：30～40：15～25。
898995850
