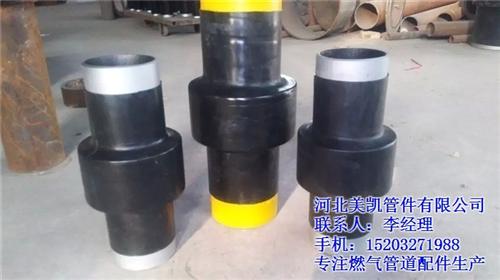

,我们绝缘接头凭借经验又查阅了大量的资料,对绝缘接头的绝缘结构承压能力大大提高话题有着自己的观点,可能对你分析该话题有些帮助, 绝缘接头是根据绝缘法兰在使用中存在的问题进行改进的换代产品，整体式绝缘接头由上、下管、套筒、绝缘件、密封件等各零件组成。绝缘接头的质量要求相当严格，高品质的绝缘接头的绝缘强度要达到2500V 50Hz 1分钟无击穿或起电弧，水压试验压力要达到设计压力的1.5倍，绝缘阻值方面要求达到直流1000V 阻值≥6MΩ，广泛应用于钢制管道的阴极保护系统。

　　在绝缘接头的上、下管对接端面间夹有绝缘件和密封件，形成具有绝缘性能的双密封结构。套筒采用坡口焊接或与上导管直接焊接两种形式，将绝缘件和上、下管牢固封裹在里面，形成“密封容器”，从而既保证了良好的绝缘效果，又大大提高了绝缘结构的承压能力。

本文对绝缘接头的绝缘结构承压能力大大提高论述仅代表我厂自己的观点,不保证是100%正确性

河北美凯管件有限公司{精}是同时具有埋地钢质管道要求的密封性能、强度性能和电防腐蚀所要求的绝缘性能的管道接头的统称。它包含组合件、绝缘板、填料、密封环、短管等。绝缘接头是根据绝缘法兰在使用中存在的问题进行改进的换代产品，是钢质管道阴极保护系统中必不可少的重要压力元件，广泛应用于钢制管道的阴极保护系统。整体式绝缘接头由下面各零件组成：上、下管、套筒、绝缘件、密封件、绝缘涂层。在{精}的上、下管对接端面间，夹有绝缘件和密封件，形成具有绝缘性能的双密封结构。套筒采用坡口焊接或与上导管直接焊接两种形式，将绝缘件和上、下管牢固封裹在里 面，形成“密封容器”，从而既保证了良好的绝缘效果，又大大提高了绝缘结构的承压能力。绝缘接头是同时具有埋地钢质管道要求的密封性能、强度性能和电防腐蚀所要求的绝缘性能的管道接头的统称。它包含组合件、绝缘板、填料、密封环、短管等。绝缘接头是根据绝缘法兰在使用中存在的问题进行改进的换代产品，是钢质管道阴极保护系统中必不可少的重要压力元件，广泛应用于钢制管道的阴极保护系统。

绝缘强度：2500V 50Hz 1分钟无击穿或起电弧； 绝缘阻值：直流1000V 阻值≥6MΩ； 水压试验压力：设计压力的1.5倍； 气密试验压力：等同设计压力； 无损检测：按照JB4730-94所有对接接头100% 射线探伤，其它承压焊缝100% 磁粉探伤； 坡口：采用API5L标准。

{精}焊接的时候焊条电弧焊常用的基本的绝缘接头形式有对接、搭接、角接和T形接。选择接头形式时，主要根据产品的结构，并综合考虑受力条件、加工成本等因素。对接与搭接相比，具有受力简单均匀、节省金属等优点，故应用多。但对接接头对下料尺寸和组装要求比较严格。弧焊的坡口形式应根据焊件结构形式、厚度和技术要求选用，常用的坡口形式有：I形、V形、X形、Y形、双Y形、 U形坡口带钝边等。一般对接接头板厚1—6mm 时，用I 形坡口采用单面焊或双面焊即可保证焊透；板厚≥3mm 时，为了保证焊缝有效厚度或焊透，改善焊缝成形，可加工成Y形、X形、U形等各种形状的坡口。根据设计或工艺需要，在焊件的待焊部位加工成一定几何形状，经装配后构成的沟槽称为坡口。利用机械 (剪切、刨削或车削) 、火焰或电弧(碳弧气刨)等加工坡口的过程称为开坡口。开坡口使电弧能深入坡口底层，保证底层焊透，便于清渣，获得较好的焊缝成形，还能调节焊缝金属中母材和填充金属的比例。在板厚相同时，双面坡口比单面坡口、 焊接变形小，随着板厚增大，这些优点更加突出。但坡口加工较困难，坡口加工费用较高，一般用于较重要的结构。当不同厚度的钢板对接时，应按有关标准和技术文件的要求对厚钢板坡口侧进行削薄处理。接头形式及其尺寸一般随板厚而变化，时还与焊接方法、焊接位置、热输入量。坡口加工方法以及工件材质等有关。坡口形式与尺寸详见国家标准GB／T985—1988《气焊、焊条电弧焊及气体保护焊焊缝坡口的基本形式与尺寸》。

{精}，尤其是一种接续在天然气管路上的用于消除静电、防止雷击而起避雷作用的确保天然气输送管路安全使用的绝缘接头。它包括一对上、下导管，该对上、下导管在它们面对面的一端端口部位处分别向外凸起各构成凸缘；一绝缘套，其一端扩设有一凹腔，该凹腔与凸缘相配合，另一端略窄缩，并套固在下导管的管体上；一密封垫，其内壁中央部位具有一绝缘垫圈槽，该绝缘垫圈槽内嵌设一绝缘整圈，密封垫的两侧套固在上、下导管的管头上，并由绝缘垫圈对上、下导管分隔；一套筒，套固在凸缘、密封垫、绝缘套外，具挡缘，该挡缘与绝缘套略窄缩的一端外壁配合。本实用新型专利技术具有结构简单、安装使用方便，而且比较安全和廉价的优点。
