Z3050型摇臂钻床的结构与工作要求及应用

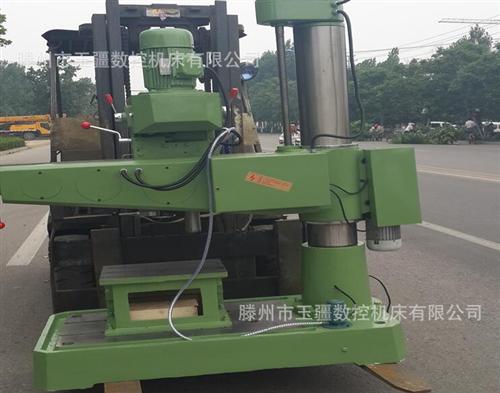

钻床是一种用途广泛的通用机床。它的结构型式很多，有立式钻床、卧式钻床、深孔钻床及多軸钻床等。摇臂钻床是一种立式钻床，在钻床中具有一定的典型性，主要用于对大、中型零件进行钻孔、扩孔。铰孔和攻螺纹等。适用于单件和成批生产时加工多种孔的大型零件，，是一般机械加工车间中常见的机床。 Z3050摇臂钻床的构造如图所示。主要由底座、内立柱、外立柱、摇臂、主轴箱、工作台等组成。内立柱固定在底座上，在它外面套着空心外立柱，而且外立柱上的摇臂可連同外立柱一起沿内立柱回转360度。摇臂一端的套筒部分与外立柱滑动配合，借助于丝杆摇臂可沿着外立柱上下移动，主轴箱可沿着摇臂上的水平导轨作径向移动。
运动形式： 主运动———主轴带动钻头的旋转运动。 进给运动——主轴的垂直移动。 辅助运动——摇臂沿外立柱的垂直动，主轴箱沿摇臂径向移动，摇臂与外立柱一起相对于内立柱的回转运动。 目前，我国的Z3040摇臂钻床的电气控制系统普遍采用的是传统的继电器—接触器控制方式。因其所要控制的电机较多所以电路较复杂，在日常的生产作业当中，经常发生电气故障，从而影响生产。另外，一些复杂的控制如：时间、计数控制用继电器—接触器控制方式较难实现，所以，有必要对传统电气控制系统进行改进设计。PLC电气控制系统可以有效的弥补上述系统的这一缺陷。
摇臂钻床安全操作规程 （二）
5、不准用刀刃磨钝的钻头进行钻削。 6、钻孔时，必须将主轴箱移到适当位置。钻较大孔时，主轴箱应尽量靠近立柱，各部位夹紧后方可工作。 7、根据工件材质、钻削深度合理选用主轴转速和切削用量。在钻削深孔时必须经常抬起钻头清除切削。 8、钻通孔时，工件底面必须加垫，避免钻伤工作台面。采用机动进给，当孔接近钻通时，改用手动慢进给，以避免损坏工件及钻头。 9、钻头在钻孔过程中，不得停机。反转时，必须在主轴停止转动后再启动，并将手柄正确置于固定槽中。 10、工件钻孔后需刮削平面时，应选用与孔径接近的刀杆转动配合。 11、工件攻螺纹时使用操纵可逆结合子，使主轴反转，但必须注意将手柄置于固定槽中。 12、在进行主轴变速和变换进给量时，均必须停机进行。 13、移动摇臂和主轴箱时，必须将夹紧装置松开。
如何保养摇臂钻床可以增加使用时间
1、洗濯机床外表及去世角，拆洗各罩盖，要求表里干净、无锈蚀、无黄袍，漆见实质铁见光。洗濯导
轨面及扫除事情台面毛刺。查抄补齐螺钉、手球、手板，查抄各手柄机动可靠性。
2、摇臂钻床主轴进刀箱调养：查抄油质，连结精良，油量切合要求。扫除主轴锥孔毛刺。洗濯液压变
速体系、滤油网，调解油压。
3、摇臂钻床摇臂及起落夹紧机构查抄：查抄调解起落机谈判夹紧机构到达敏捷可靠。
4、摇臂钻床润滑体系查抄：洗濯油毡，要求油杯齐备、油路流通，油窗豁亮。
5、摇臂钻床冷却体系查抄：洗濯冷却泵、过滤器及冷却液槽。查抄冷却液管路，要求无漏水征象。
6、摇臂钻床电器体系查抄：排除电机及电器箱表里灰尘。封闭电源，打开电器门盖，查抄电器讨论和
电器元件是否有松动、老化。查抄限位开关是否事情正常。开门断电是否起到作用。查抄液压体系是
否正常，有无漏油征象。各电器控制开关是否正常。
