产品简介
HFCM电力电缆保护管，又名HMPVC电力电缆保护管，按照结构可分为实壁型HFCM电力管和HFCM波纹电力电缆保护管，可替代CPVC电缆保护管，实壁管可替代涂塑钢管、镀锌钢管横穿马路，户外可以使用50年，埋地可用70年，是一种获得国家专业认证的新型电力管材。
产品详情：
改性增强HFCM电力电缆保护管开发背景
国家大力推进城市配电网建设及农村电网改造，其所需管网将以数亿万公里计算，电力管材市场前景巨大；
由于管材行业准入门槛低，经过长期的发展形成供给过盛，致使同行业竞争十分激烈；
电缆保护管敷设为地下隐蔽工程，一些厂家在眼前利益的驱动下把大量的伪劣产品推向市场，工地又缺乏简易判别优劣的方法，而专业检测又对工程进度有冲突；
目前市场上产品：PVC普遍脆性大且耐热性能差；MPP、PE原料弹性模量低且环刚度差，所以耗材及原材料波动大，价格不稳定；
玻璃钢夹砂管基本采用高碱纱生产且大多树脂用量少，容易老化、质量差，对环境造成严重污染，已逐渐被淘汰； 玻璃钢管由于在生产和老化过程中形成内壁不光滑，会导致埋地后不能正常穿缆； MPP、PE管材连接多采用热熔焊接，焊接时内壁有溢边产生，也会造穿缆困难，给国家财产和资源造成很大的损失；
所以市场迫切需要一种安全性好、施工维护方便、使用寿命长、价格实惠的新型电力保护管材来适应电力发展的需要。
产品描述
改性增强HFCM电力电缆保护管是采用几种高分子量的高聚物复合共混改性，通过先进的加工工艺挤出成型的高性能新型管道。
产品按结构分为：改性HFCM实壁管材和改性HFCM双壁波纹管材
HFCM实壁管在各种施工场所都可替代各类管材（毋需混泥土包封），尤其对于抗震、抗压和耐老化等使用条件较苛刻的施工场所，可选用加强型HFCM管材代替钢管进行桥梁外挂、横穿马路施工；同时也可替代MPP、PE用于非开挖技术。
HFCM波纹管应用于高低压直埋电缆保护排管工程。
广泛应用于道路直埋、桥梁外挂、隧道、轻轨、机场、地铁、场馆等领域电力电缆保护管。
产品性能特点
超强度：环刚度可达40KN/m2以上；
高韧性：拉伸强度可达40MPa；
耐温性：普通塑料管脆性大，改性HFCM管使用温度范围可达到零下20℃到70℃；
耐冲击：常温抗冲是CPVC的5倍以上；
阻燃性：离火即熄灭；
耐腐蚀、耐老化：产品耐酸碱，抗紫外线、耐候性好，使用寿命户外可达50年，埋地可达70年；
重量轻：产品密度是钢管的5分之一，安装方便；
性价比：比聚烯烃类材料价格更稳定、比氯化聚氯乙烯管材及玻璃钢性能更好，比钢管施工更方便。

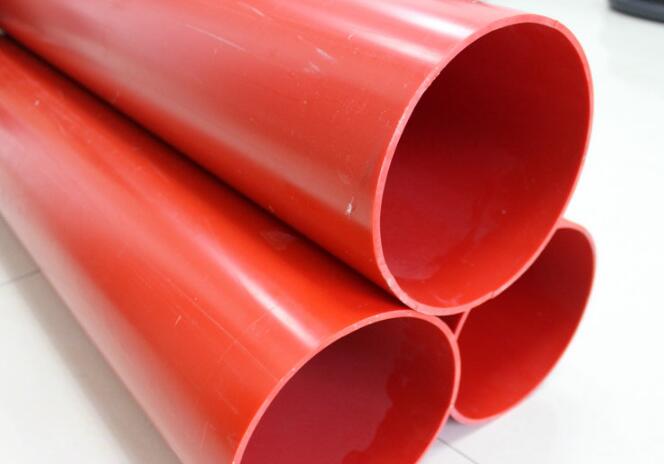

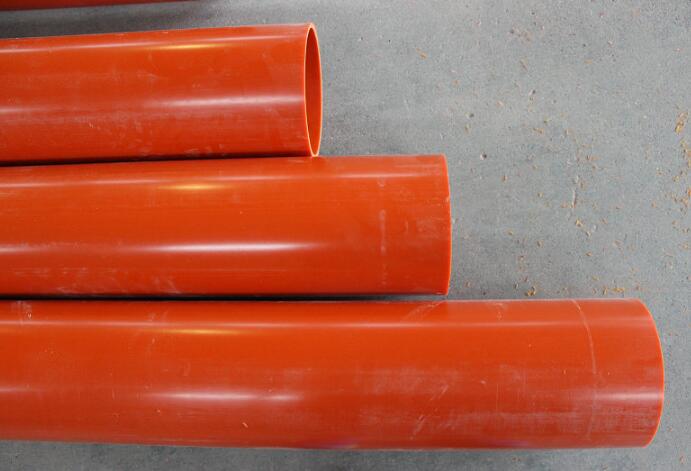

改性增强HFCM实壁管材
改性增强HFCM实壁管材具有高强度、高韧性、抗压强、阻燃性好、耐腐蚀等特点。产品可代替镀塑或镀锌钢管，横穿马路或穿越桥梁作为电缆保护管，可用于非开挖管道。
改性增强HFCM双壁波纹管
产品结构：改性增强HFCM双壁波纹管呈中空环状结构，充分利用工字钢结构原理。产品具有强度高、刚性强、韧性好、质地轻等优点。
产品运用开挖工程，可代替MPP单壁波纹管、PVC-C电力管、玻璃钢管、PE直埋管、MPP直埋管
产品技术指标：
|
序 号 |
项 目 |
技术指标 |
|
1 |
密度，g/cm3 |
1.45～1.5 |
|
2 |
静摩擦系数 |
＜0.35 |
|
3 |
维卡软化温度（10N，50℃/h），℃ |
≥93 |
|
4 |
落锤冲击试验(10Kg，2m,22℃) |
9/10不破裂 |
|
5 |
扁平试验 |
压至50%无破裂、两壁无脱开 |
|
6 |
体积电阻率，Ω.m |
≥1*1011 |
|
7 |
烘箱试验 |
无分层、元开裂 |
|
8 |
环刚度，KN/m2 |
分12、16、25等级 |
|
9 |
阻燃性 |
氧指数oi≥32 |
|
自熄时间≤30s |
产品规格型号
|
产品规格 |
产品内径 (mm) |
轻型产品壁厚 (12.5KN/m2) |
普通型产品壁厚 (24KN/m2) |
加强型产品壁厚 (32KN/m2) |
|
DN100 |
100 |
3mm |
4mm |
6mm |
|
DN150 |
150 |
5mm |
6mm |
8mm |
|
DN175 |
175 |
7mm |
8mm |
10mm |
|
DN200 |
200 |
8mm |
10mm |
12mm |
产品技术指标：
|
序 号 |
项 目 |
技术指标 |
|
1 |
密度，g/cm3 |
1.45～1.5 |
|
2 |
静摩擦系数 |
＜0.35 |
|
3 |
维卡软化温度（10N，50℃/h），℃ |
≥93 |
|
4 |
落锤冲击试验(10Kg，2m,22℃) |
9/10不破裂 |
|
5 |
扁平试验 |
压至50%无破裂、两壁无脱开 |
|
6 |
纵向回缩率，% |
≤5 |
|
7 |
体积电阻率，Ω.m |
≥1*1011 |
|
8 |
拉伸强度，MPa |
≥40 |
|
9 |
断裂伸长率，% |
≥120 |
|
10 |
环刚度，KN/m2 |
分12、16、25、32、40、50等级 |
|
11 |
阻燃性 |
氧指数oi≥32 |
|
自熄时间≤30s |
HFCM管与MPP管、PVC管等管材性能对比：
|
性能\类别 |
HFCM管 |
MPP电力管 |
玻璃钢电力管 |
PVC电力管 |
|
高韧性 |
（实壁管20kg/波纹管10kg，1.2m，22℃）无破裂 |
（12.5kg，1.2m，22℃）无破裂 |
（最大2.5kg，1.2m，22℃）破裂 |
（5kg，1.2m，22℃） 破碎 |
|
耐老化（使用年限） |
户外使用50年以上，埋地70年以上 |
只能使用在埋地，50年 |
埋地30年 |
埋地30年 |
|
维卡软化温度℃ |
≥93 |
≥120 |
|
≥79 |
|
阻燃性 |
阻燃性好，离火即熄 |
易燃烧 |
易燃烧 |
阻燃性好，离火即熄 |
|
绝缘性 |
好 |
好 |
好 |
好 |
|
15磅爆发力大锤敲打 |
实壁管: 轻微变形，不破裂 |
变形较大，不破裂 |
变形，破裂 |
变形，破裂 |
|
50T点接触重压 |
实壁管: 变形，不破裂 |
变形，不破裂 |
变形，破裂 |
变形，破碎 |
|
连接方式 |
承插连接，方便快捷 |
施工慢焊接，工艺复杂 |
胶圈承插连接，方便 |
胶圈承插连接，方便 |
|
穿线方便 |
内壁光滑，穿线容易 |
内壁光滑，穿线容易 |
内壁不光滑，摩擦力大，穿线阻力大 |
内壁不光滑，摩擦力大，穿线阻力大 |
HFCM管与其它管材的综合对比 ：
|
类别 |
HFCM实壁管 |
热浸塑钢管 |
MPP管 |
HFCM波纹管 |
CPVC管\玻璃钢管 |
|
施工情况 |
人行道埋深在30cm 以上 车行道在埋深60cm以上 |
埋深要在80cm以上 |
|||
|
施工方式 |
一般 不做包封 。直接铺黄沙、细土；浅埋时包封 |
全包封，加底盖板 |
|||
|
产品质量 |
HFCM管比其它管材性能优越，寿命长；比钢管、MPP管连接方便，施工进度快 |
||||
|
产品价格 |
HFCM实壁管比钢管、MPP管价格低，比其它管材价格高10-25% |
HFCM波纹管比其它类管材价格要低10-15% |
|||
|
施工费用 |
HFCM管比其它类管材（除钢管外）价格要低50% |
||||
|
综上所述：HFCM实壁管在各种施工场所都可替代各类管材，尤其横穿马路和室外使用时代替钢管性价比更加优越；HFCM波纹管在直埋管时完全可替代MPP管、CPVC管、玻璃钢电力管 |
|||||
