抗裂防水粘结膜_抗裂防水粘结膜_新乡市瑞达路桥材料设备有限公司

一、产品阐述

为了进一步完善下封层技术，解决施工中出现的各种问题，有必要进行封层新材料和新工艺的开发研究。我公司在参考国内外先进的道路防水理念和技术的基础上，成功研制了一种复合抗裂防水材料——防水抗裂粘结膜。该材料可替代国内一直沿用的新建及大修道路基层防水层（透层加封层），主要作用是解决基层防水问题，并可有效地阻止和减弱基层反射裂缝的形成和发展以及水损害问题。目前已在工程实际中开始应用推广，并取得了较好的社会效益和经济效益。

二、抗裂防水粘结膜的结构

该产品是采用优质的道路石油沥青，经SBS和APP等高分子聚合物改性后，复合了高强胎基，并在表面粘附防护膜，经工厂精细加工成型，最终形成一种符合道路使用要求的具有层间粘结、复合抗裂、防水等功能的产品。结构设计为：
1，  防护膜
2，  上涂层0.5mm（高聚物）
3，  高强胎基
4，  下涂层1.0mm（自粘型高聚物）
上涂层在铺设热沥青混合料时，防护膜融化，高聚物呈膏状热熔，与其粘接非常好；下涂层厚1.0mm左右，有足够的高聚物在熔化后填充基面的坑洼，增强了与基面的粘结力，下涂层和胎基的稳定性确保了有效的层间粘结、抗裂、防水。
三、  抗裂防水粘结膜的工作原理
该产品首先可以满足防水层的厚度，达到良好的防水效果；上薄下厚的结构，有效地保证了与基层、面层的粘结强度，当防护膜及高聚物的熔点低于沥青混合料温度时，高强胎基上层的热熔状高聚物能很好地起到承上启下的粘结作用。
置于面层与水温基层之间，能增强面层与基层间的结合力，达到了较理想的层间粘结作用。当路面发生温缩时，沥青面层不仅要承受本身收缩变形的拉应力，而且水温基层的收缩变形会在面层底部引起较大的拉应力，设置粘结膜后，水温基层队面层的附加应力减小，面层底部所受拉应力下降而不导致造成拉裂。
有较大延伸性的抗裂防水粘结膜作为层间层，可以有效地缓解裂缝处的应力集中，即弹性层间层起到了吸收部分拉伸能量的作用，并承担部分水平应力。
四、  抗裂防水粘结膜性能指标

项目  指标
耐热度（℃）  ≥90
撕破强度（N）  ≥100
不透水性  0.2MPa，30min
低温柔性(-5℃)  无开裂
抗拉强度(KN/m)  6~8

五、  施工工艺
1、  施工方法：
（1）  封闭交通
（2）  施工路面清扫，做到基层表面无杂草、油污、碎石等杂物，保证路面清洁干燥，以免影响防水膜与原路面的粘结。
（3）  对基层表面有麻面、严重松动、裂缝、大块突起或凹陷等病害的路段，必须进行相应的处理，使基层有足够的平整度和强度。
（4）  施工放样，按照铺装宽度对工作面进行放样处理，确保铺装层的宽度和线性。
（5）  铺装时应注意以下具体事项：
          ?搭接要求对齐，尽量避免有空白或搭接超过三层；
          ?隔离纸应全部揭干净，以免影响与路面的粘结；
          ?铺装层应完全覆盖基层，不裸露；
          ?铺设时从低处往高处进行铺装。

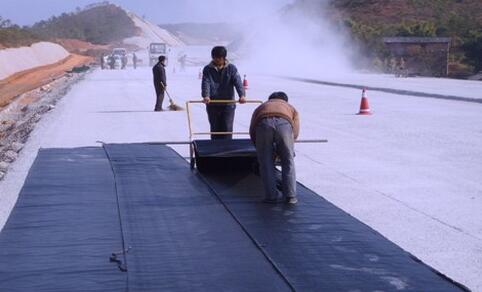

2、  铺设工艺
（1）  使用简易放卷推车进行防水膜卷材的初步铺设，隔离膜在下面。
（2）  人工调整防水膜铺设材料的搭接是否满足要求、是否顺直。
（3）  掀起防水膜起始端约一米长，并反向平铺在防水膜材料上，小心完整揭开隔离膜至一米处。
（4）  使用隔离膜脱模辊将隔离膜卷至隔离膜约0.9米处，同时抬起防水膜材料，使脱模辊与防水膜保持约0.1米的隔离膜距离。
（5）  将翻起的防水膜复位拉紧并粘贴在基层上，推动脱模辊将隔离膜拖掉。
（6）  多工作面施工时应按照以下顺序进行作业：工作面按照前后顺序施工，即前一个工作面铺设完成第一幅防水膜后，后一个工作面才能开始作业，搭接在前一工作面的端部。
（7）  人员配备：按照上述施工方法操作，合理的人员配备应为每个工作面三人即可（两人进行铺卷、调整、上卷、脱模，一人配合材料运输，3分钟即可完成一卷的铺设）。
（8）  铺装完成后，要用胶轮压路机根据气温情况进行2~3遍碾压，碾压时要注意排气，使防水膜充分平展粘牢，避免有褶皱。
（9）  防水膜铺装完成后碾压后，应及时进行热摊铺，避免铺设过的防水膜被污染。
六、  抗裂防水粘结膜与常规下封层的区别
1、  在生产理念方面
常规下封层通常采取冷、热两种方法施工，现场生产，乳化沥青或乳化改性沥青下封层的施工质量受天气、材料、设备状况、路面状况、施工人员素质等多种因素的影响，并且施工时沥青材料易流淌，造成封层厚度不均匀，如果基层表面个别地方平整度、均匀性差，会导致混合料破乳速度不一致，碾压时导致未破乳的混合料产生起皮现象，防水效果很难保证。热喷沥青碎石封层的沥青膜厚度现场难控制，也容易起皮与基层粘结不好。上述两种方法对适应裂缝变形能力均差。
防水膜采用的是工厂生产理念，是经过工厂精细加工成型，出厂检验的标准化产品，具有工业化生产的质量和精度保证，高聚物厚度可严格控制，厚度均匀，质量易控制且稳定，充分保证了抗裂防水效果。
2、  在施工工艺方面
常规封层在下封层施工

抗裂防水粘结膜

详细说明

产品说明Explain

公司简介Content

卖家名片Cards

卖家名片

新乡市瑞达路桥材料设备有限公司

该供应商的其他产品

你可能感兴趣
