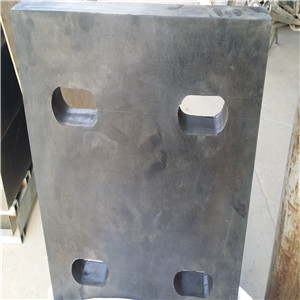

网架橡胶支座是由多层薄钢板与多层橡胶片硫化粘合而成一种普通橡胶支座产品,这种产品具有足够的竖向刚度,能够将支座上部构造的反力可靠的传递给墩台,支座具有良好的弹性,以应对桥梁的梁端的转动；又有较大的剪切变形能力，以满足上部构造的水平位移。
板式支座公路桥梁板式橡胶支座按形状划分：
矩形板式、圆形、球冠圆板式、圆板坡形等几种产品
一、网架橡胶支座
（一）性能：本产品由多层橡胶片与薄钢板镶嵌、粘合压制而发。有足够的竖向刚度以承压垂直荷载，能将 上部构造的反力可靠地传递给墩台，有良好的弹性，以适应梁端的转动；又有较大的剪切变形以满足上部 构造的水平位移。
（二）特点：本产品在桥梁建筑、水电工程、房屋抗震设施上已广泛应用，与原用的钢支座相比，有构造 简单，安装方便；节约钢材，价格低廉；养护简便，易于更换等优点，且本品建筑高度低，对桥梁设计与降低造价有益；有良好的隔震作用，可减少活载与地震力对建筑物的冲击作用。
二、四氟乙烯板式橡胶支座
（一）特点：本产品是于普通板式橡胶支座上粘接一层厚1.5-3mm的聚四氟乙烯板而成。除具有普通板式橡 胶支座的竖向刚度与弹性变形，能承受垂直荷载及适应梁端转动外，因四氟乙烯与梁底不锈钢板间的低摩擦系数（μ≤0.08）可使桥梁上部构造的水平位移不受限制。
三、球冠圆板式支座：
（一）特点：本产品是经由圆板式支座改进而来的。支座顶面彩纯橡胶球型表面，支座底部加设一圈R2.5 mm的半圆型圆环。它保留了变形各向同性的优点，又可克服安装后易产生的偏压、脱空等现象，适用于一般桥梁，也适用于各种布置复杂的，纵坡较大的立交桥和高架桥，也是根据不同坡度调整球冠半径。
桥梁支座的布置
桥梁支座的布置主要和桥梁的结构形式有关。通常在布置支座时需要考虑以下的基本原则：
（1）上部结构是空间结构时，支座应能同时适应桥梁顺桥向（X方向）和横桥向（Y方向）的变形；
（2）支座必须能可靠的传递垂直和水平反力；
（3）支座应使由于梁体变形所产生的纵向位移、横向位移和纵、恒向转角应尽可能不受约束；
（4）铁路桥梁通常必须在每联梁体上设置一个固定支座；
（5）当桥梁位于坡道上，固定支座一般应设在下坡方向的桥台上；
（6）当桥梁位于平坡上，固定支座宜设在主要行车方向的前端桥台上；
（7）固定支座宜设置在具有较大支座反力的地方；
（8）在同一桥墩上的几个支座应具有相近的转动刚度；
（9）连续梁可能发生支座沉陷时，应考虑制作高度调整的可能性。
总之，桥梁支座的布置原则是既要便于传递支座反力，又要使支座能充分适应梁体的自由变形。
网架钢结构橡胶支座的安装
（1）在支座安装之前应对支座的安装位置进行测量检验，支座安装平面应和支座的滑动平面 或滚动平面平行，其平行度的偏差不宜超过2‰。
（2）支座安装前应对活动支座顶、底板的相对位置进行检查。
（3）支座安装后，滚动和滑动平面应水平，其与理论平面的斜度不大于2‰。支座上、下板中心应对中，其偏差不大于2‰。
（4）为保证支座安装平整，一般应在支座底面与职称垫石顶面之间，捣筑20～50mm厚的干硬性无收缩砂浆垫层。
